在現代戰爭中，雷達是一種不可或缺的電子技術裝備，起到遠距離獲取信息、預警探測和態勢感知的作用。如今，雷達已被廣泛應用于檢測地面、海上、空中、空間甚至地下的目標，主要應用領域包括軍事（如防空、導彈制導、火控、戰場目標偵測等）、遙感（如氣象、測繪等）、空中交通管制ATC、飛行導航和安全、太空探測等。

根據原理不同，雷達又可以分為連續波雷達、調頻連續波雷達、脈沖多普勒雷達、脈沖壓縮雷達、捷變頻雷達、動目標檢測雷達、單脈沖雷達、合成孔徑雷達、相控陣?yán)走_(dá)等。無論哪種雷達，發射機和接收機都是重要的組成部分，因?yàn)樵诶走_(dá)硬件的研發過程中，發射機和接收機需要做大量的測試工作，所以也是我們關注的重點。

相位差是測量測向（DF）場景時的關鍵參數。分析DF設備時，需要先測定相位差，然后再測量方位角等其他參數。羅德與施瓦茨（簡稱R&S公司）的VSE-K6A多通道脈沖分析軟件和示波器相結合， 即使在復雜環境中也能利用測試設備的高級觸發功能測量相位差。

我們的任務

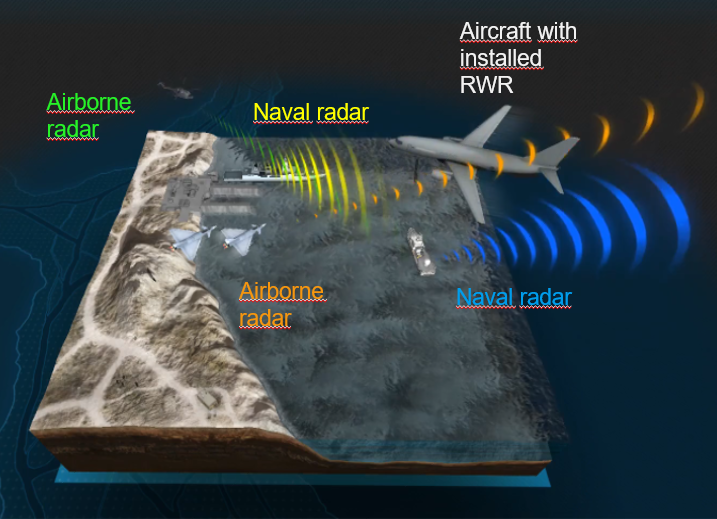

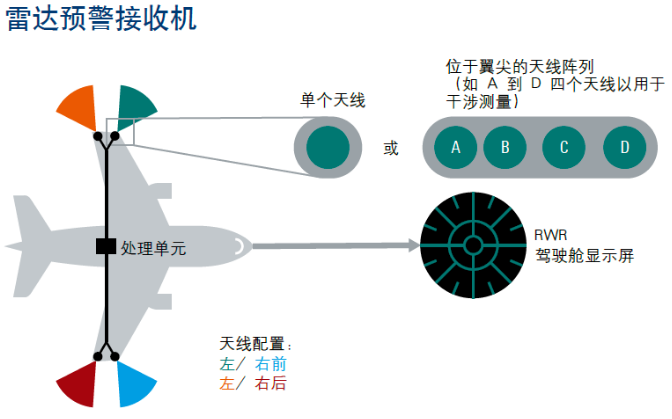

雷達預警接收機（簡稱RWR）通常由多個接收機組成，評估這些接收機以確定輸入雷達脈沖的方向。一般而言，接收機數量越多，方位的角度精度越高。 測向方法因相關應用場景而異，一般包括到達時間差法（TDOA）和相關干涉法。在任何情況下，都需要使用相位相參接收機來測量接收機之間的相位差。研發階段的接收機性能測量在理想條件下進行，通常也會在更為嚴苛的場景中進行。

我們的解決方案

R&S公司RTO和RTP示波器輸入通道可用于采集時間相參信號。支持調整測量裝置可能導致的偏移。高級觸發功能可以隔離并更加詳細地分析事件。下文將說明一個具有挑戰性的場景，并展示示波器作為調試工具的強大功能。

測試設置

該測量裝置包括Pulse Sequencer脈沖序列生成軟件以模擬X頻段（8 GHz至12 GHz）的應用場景， 和雙通道SMW200A矢量信號發生器以提供所需信號。RTP示波器和VSE矢量信號分析軟件執行分析。為了展示相位差，示例只模擬RWR的兩個天線。這兩個天線分別位于飛機的右舷和左舷翼尖，彼此相距11米。此外，為了確保模擬更加簡單，每個物體都放置在相同的高度，僅保留兩個維度（即橫坐標和縱坐標）。

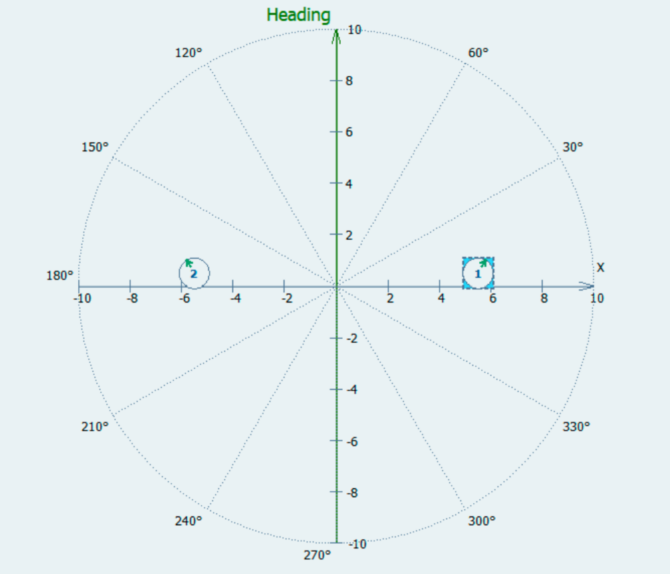

圖 1: RWR的空間配置，接收器向左舷和右舷稍微傾斜

應用情景通常不會靜止不變，RWR必須應對不斷變化的場景。示例場景包含一個移動發射機（產生不同的幅度） 和一個固定發射機。RWR保持靜止。在X頻段工作的機載雷達（巡邏機）追蹤RWR并相對其橫向移動。另有一個在X頻段工作的雷達（地面雷達），且其在RWR輸入端的功率電平與機載雷達相近。此雷達在RWR分析中充當干擾器。

地面雷達和機載雷達所發射脈沖的脈沖重復間隔(PRI)和功率電平相近。地面雷達信號在左舷接收機處較弱，在右舷接收機處較強，而機載雷達的功率電平在左舷接收機處最大， 并隨著機載雷達移過RWR而逐漸減小，并在右舷接收機處恢復到最大。

在DF場景中測定相位差非常重要。簡單地初步觸發 RTP示波器接收的兩個信號，得到相當復雜的視圖。示波器針對兩個接收機顯示一個持續時間為5 μs的脈沖和5 μs信號周圍隨機分布的一個1 μs間歇信號。事實上，這是使用Pulse Sequencer脈沖序列生成軟件的模擬場景的預定義值。

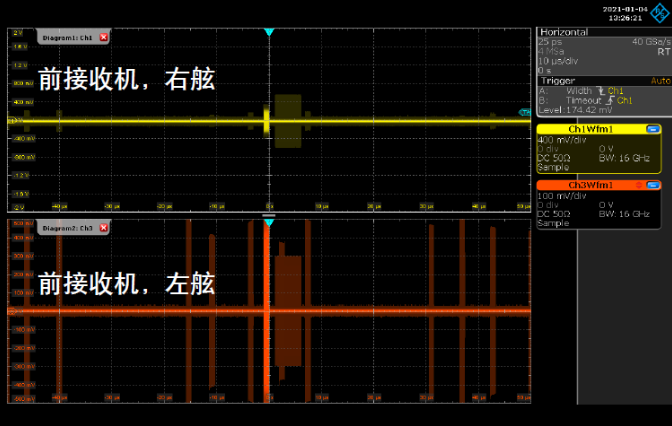

圖 2: 僅在自動觸發的情況下，無法實現穩定的觸發。但是，可以建立該場景的第一概覽以確定適當?shù)挠|發條件。

如上所述，地面雷達頻繁發射脈沖，這些脈沖不應納入分析。飛機的模擬移動范圍為3 km，橫越速度為400 m/s， 單程耗時約7.5 秒。在此期間，飛機可能會發射約75000 次脈沖。示波器無法一次性采集7.5秒，因?yàn)檫@需要高達 600 G（2 × 40 Gsample/s × 7.5 s）的存儲深度。必須利用合適的觸發條件隔離時域中的1 μs脈沖信號。
