信號發生器是構建復雜雷達發射信號和電磁環境的關鍵電子設備，與專用的雷達信號模擬設備相比，具有頻率范圍更大、信號質量更好、可靠性更高、功能更豐富等優點。中電科思儀科技股份有限公司推出的基于信號發生器的雷達發射信號模擬解決方案可幫助用戶實現復雜雷達發射信號的仿真與模擬，滿足雷達信號模擬測試相關任務對各式信號的需求。

基于信號發生器的雷達發射信號模擬解決方案具有豐富的信號模擬功能，是一款擁有“三頭六臂”的“信號模擬大師”。該解決方案可實現對復雜脈沖包絡、多種調制信號、脈內多調制及同時到達多脈沖信號的模擬。

信號發生的“火尖槍”

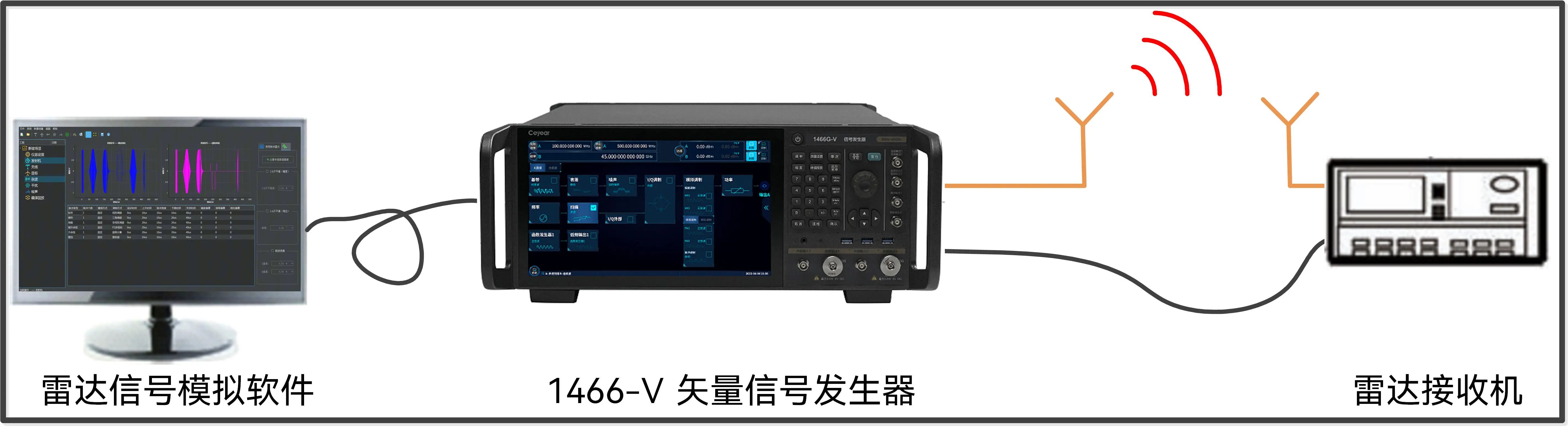

圖1雷達發射信號模擬測試解決方案

思儀科技的Ceyear 1466系列矢量信號發生器充當著雷達信號模擬解決方案的“火尖槍”，用戶可以方便快捷的模擬雷達發射信號。用戶根據需求進行參數設置，編譯后將數據下載至儀器中進行數模轉換，并進行射頻輸出。在圖1所示的解決方案中，Ceyear 1466系列矢量信號發生器在信號模擬軟件的控制下，產生所設置的模擬射頻信號，再通過空饋或線饋的方式輸出到被測接收機中。

信號模擬的“乾坤圈”

正如乾坤圈的收放自如，雷達信號模擬軟件提供種類豐富的信號調制和操作便捷的軟件界面，可自由設置各種信號模擬參數。信號模擬軟件用戶接口界面功能簡潔，布局合理，主要功能如圖2所示。

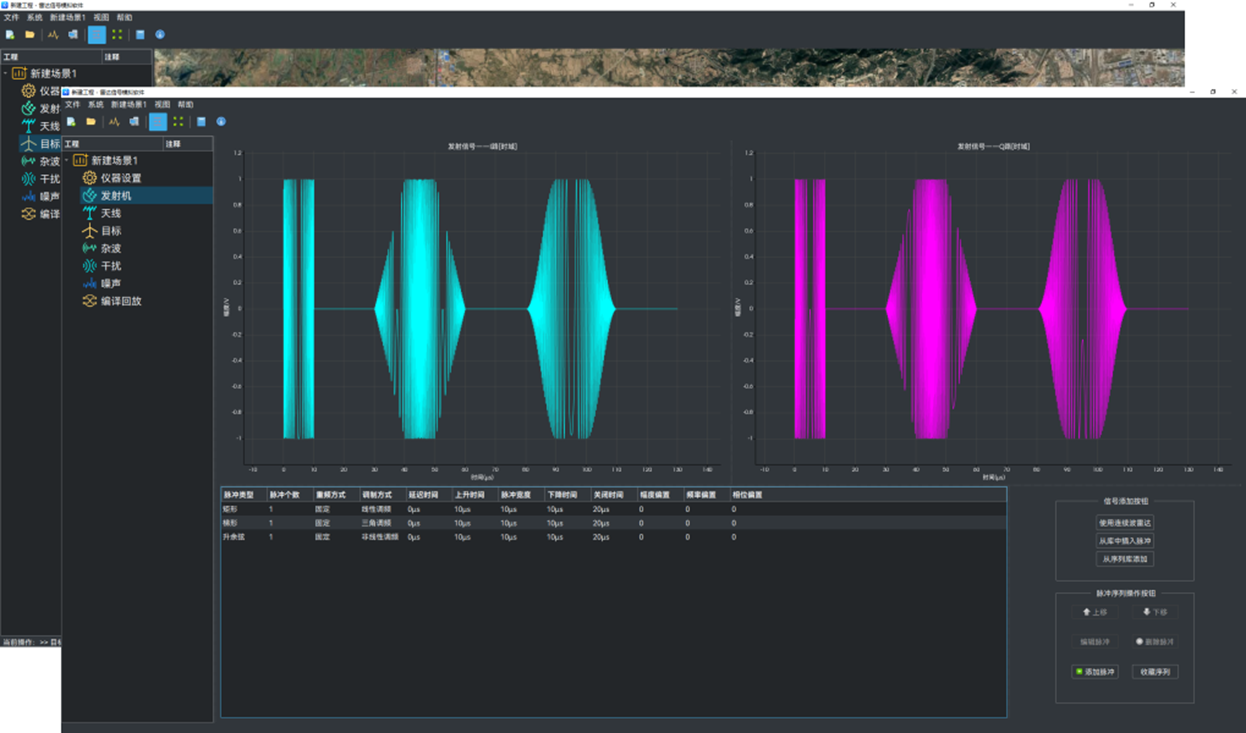

圖2雷達發射信號模擬軟件功能界面

工作區域的下半部分可以方便快捷地添加發射信號脈沖并設置相關參數。右鍵后選擇插入新脈沖，進入脈沖設置頁面，可以快速設置包括脈沖包絡、脈沖幅度、脈沖重頻、偏置設置、調制方式在內的豐富多樣的脈沖模擬信號參數。如圖3所示。

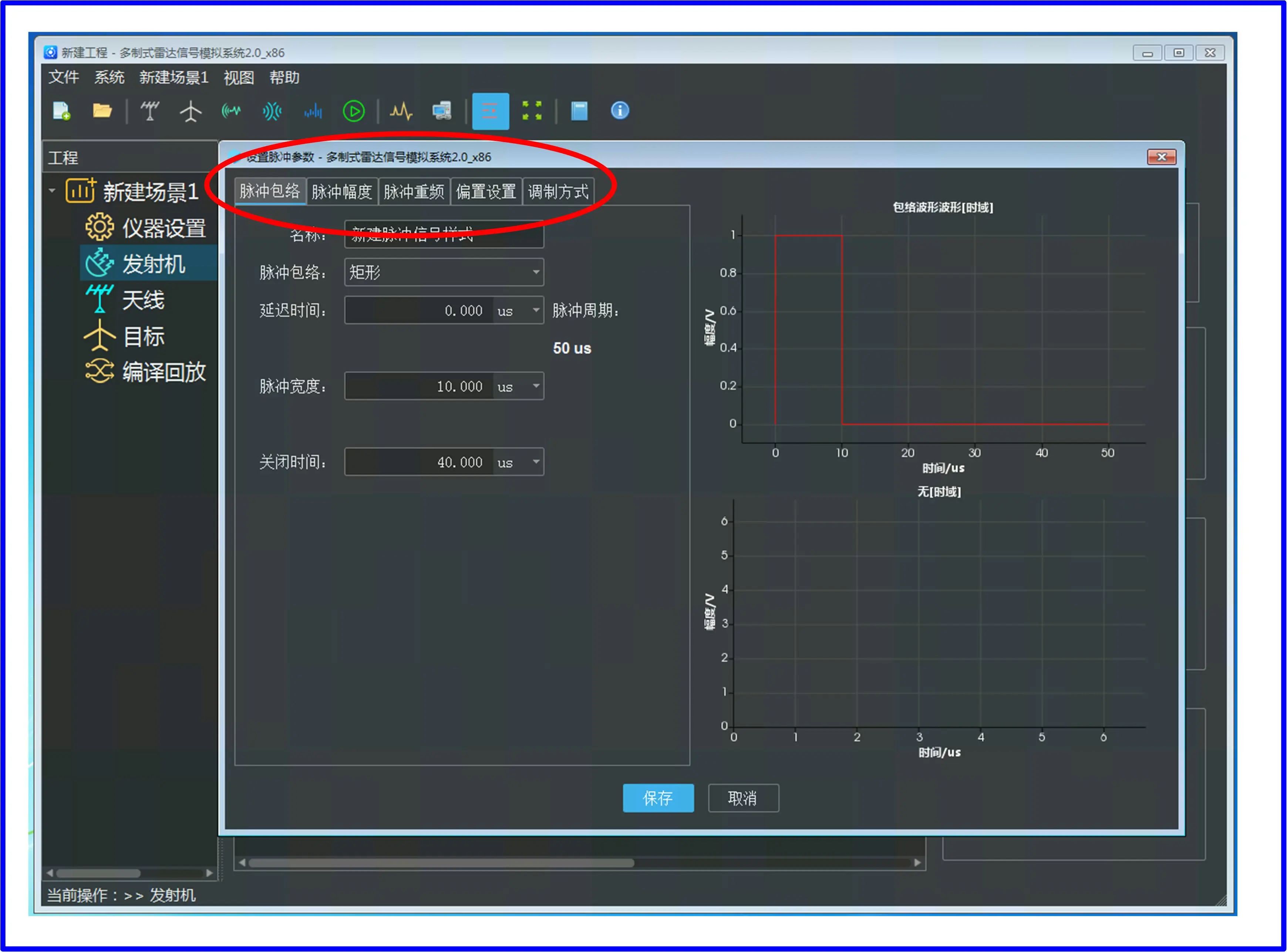

圖3雷達發射信號脈沖參數設置界面

隨各脈沖特征參數的編輯，可以隨時查看脈沖序列的時域波形樣式，如圖4所示。

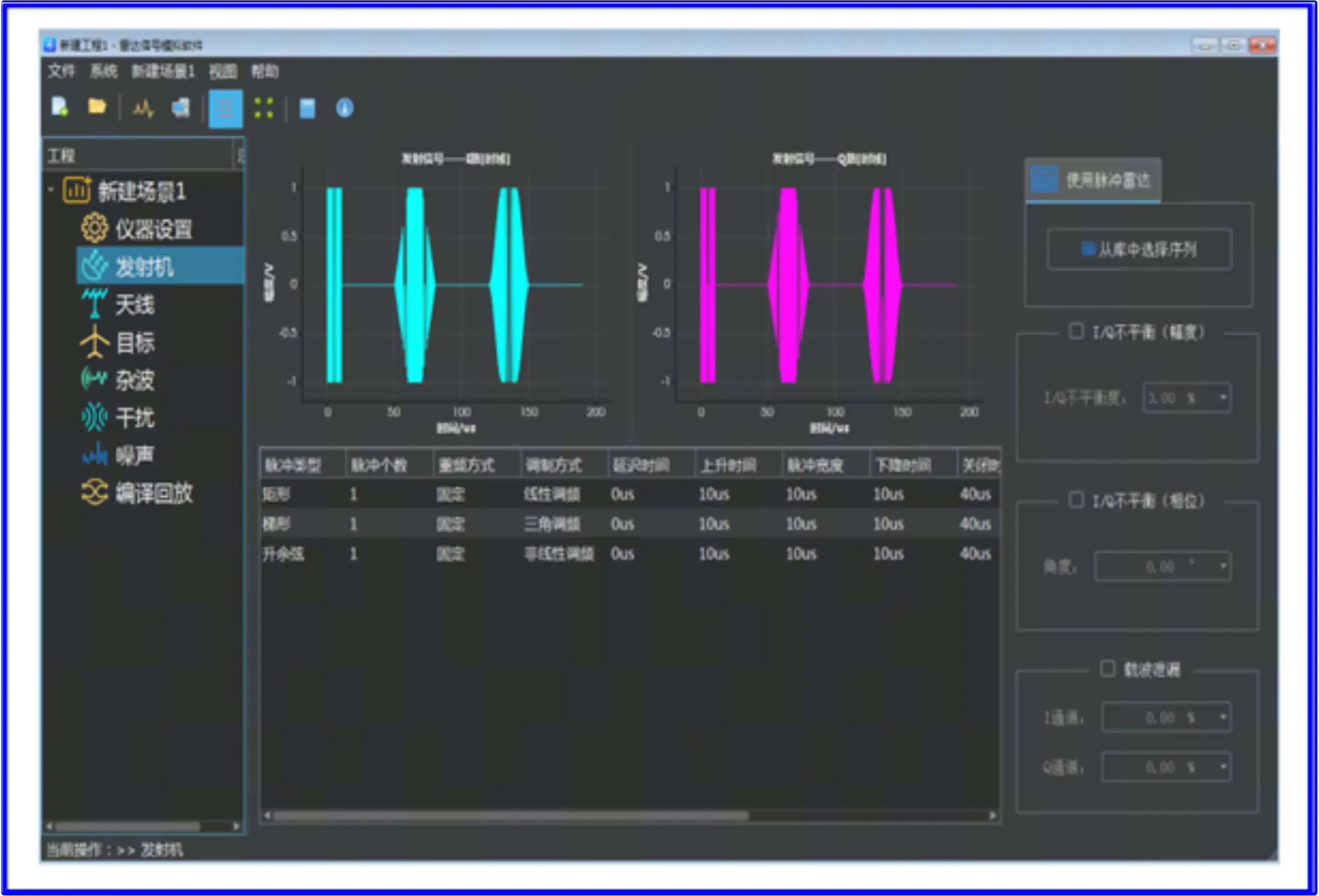

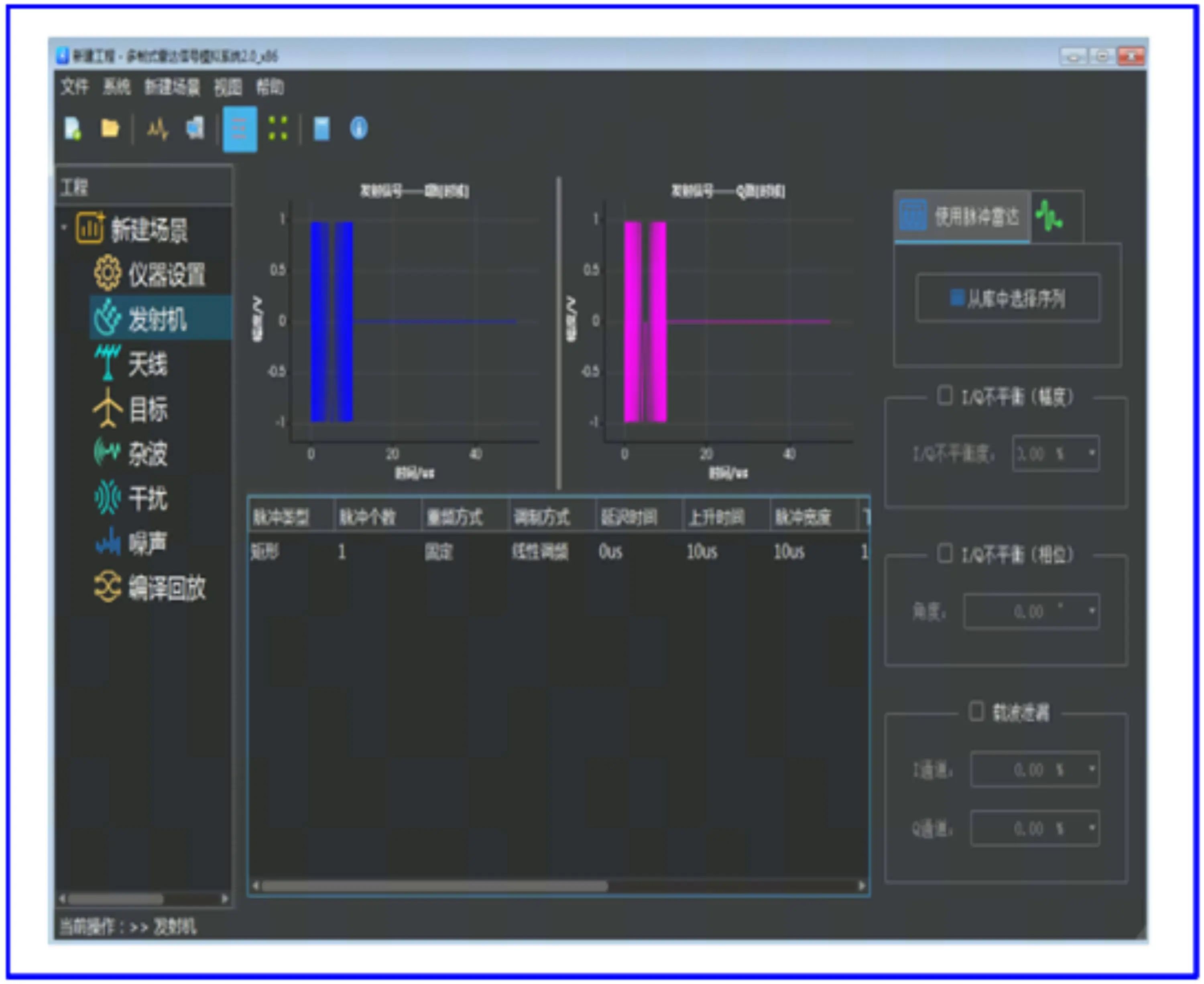

圖4雷達發射信號設置完成后的顯示界面

雷達信號模擬軟件同時支持脈內多調制及同時到達多脈沖信號模擬功能，用戶可以在一個脈沖內添加多種調制方式的雷達信號以及進行多雷達信號同時到達模擬。圖5為雷達信號模擬軟件建立的脈內多調制信號模擬界面和多雷達信號同時到達模擬界面，該脈沖信號內部包含多種雷達信號樣式，每種雷達信號具有不同的調制樣式。

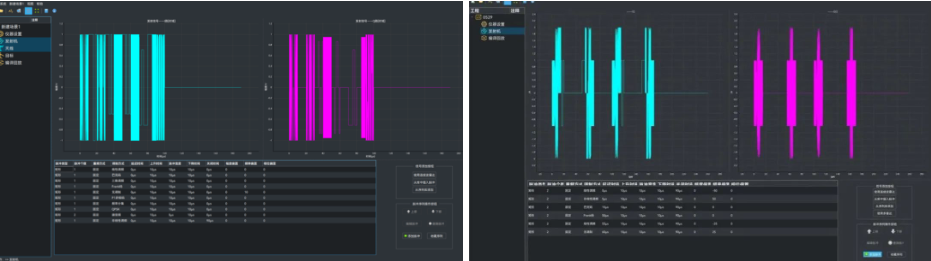

a 脈內多調制信號 b 同時到達多脈沖信號

圖5 脈內多調制信號和同時到達多脈沖信號模擬界面

基于信號發生器的雷達發射信號模擬解決方案具有信號模擬精度高，軟件界面設計美觀、人機交互便捷和信號模擬功能豐富等突出特點，功能強大且使用方便，在各類接收機性能測試和電磁環境構建領域有著廣泛的用途。
