在現代通信技術中，矢量信號已經成為無線通信、雷達系統以及衛星通信等領域的核心技術。矢量信號相較于模擬信號，具有更高的復雜性和更大的信息容量。傳統的掃頻分析已經不能滿足外場的矢量信號測試需求，對于大帶寬、具有矢量信號解調的頻譜分析儀需求越來越迫切。

4025系列手持式頻譜分析儀頻率范圍覆蓋9kHz~54GHz，具備120MHz分析帶寬，可對2G、4G、5G通信信號及通用矢量調制信號進行解調分析。

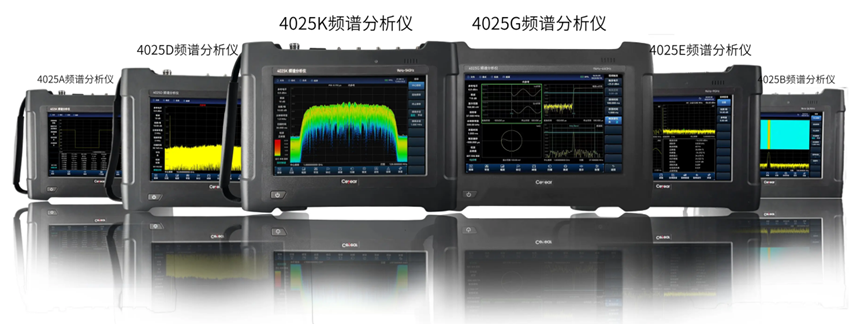

4025系列頻譜分析儀

通信信號的解調分析

4025頻譜儀支持2G GSM、4G LTE、5G NR制式通信信號的解調分析，可對無線通信信號進行空口或連接測試?？蓪?duì)2G/4G/5G信號的信道星座圖、頻率/時間誤差、EVM等參數進行解調分析。支持5G NR信號的自動PCI或手動指定PCI測試，提供5G NR單波束或多波束的解調分析。通過地圖覆蓋功能可以測試基站信號的覆蓋情況，結合時間門功能可實現對基站外部干擾信號的測向定位。

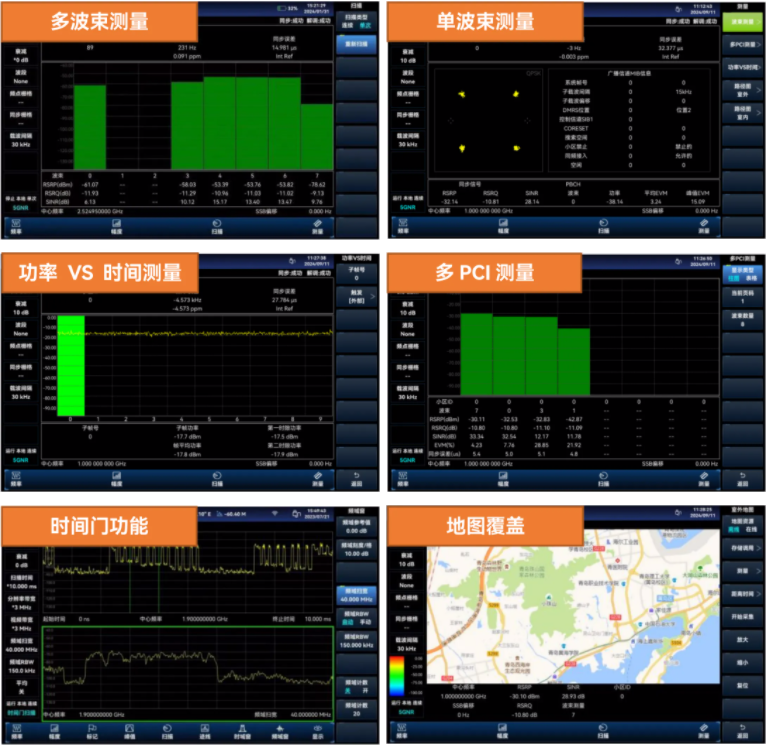

5G NR信號解調分析功能

通用矢量信號的解調分析

4025頻譜儀可提供最大帶寬120MHz的矢量信號分析功能，支持PSK、FSK、MSK、QAM等多種矢量信號的解調分析。4025頻譜儀矢量信號分析功能能夠分析矢量信號的誤差向量幅度（EVM）、頻率/幅度誤差、星座圖等關鍵指標，可對測試信號的調制質量和調制誤差進行分析，快速評估信號的質量，診斷增益不平衡、正交誤差等信號調試問題，幫助用戶解決數字信號發射機的信號質量測試問題。

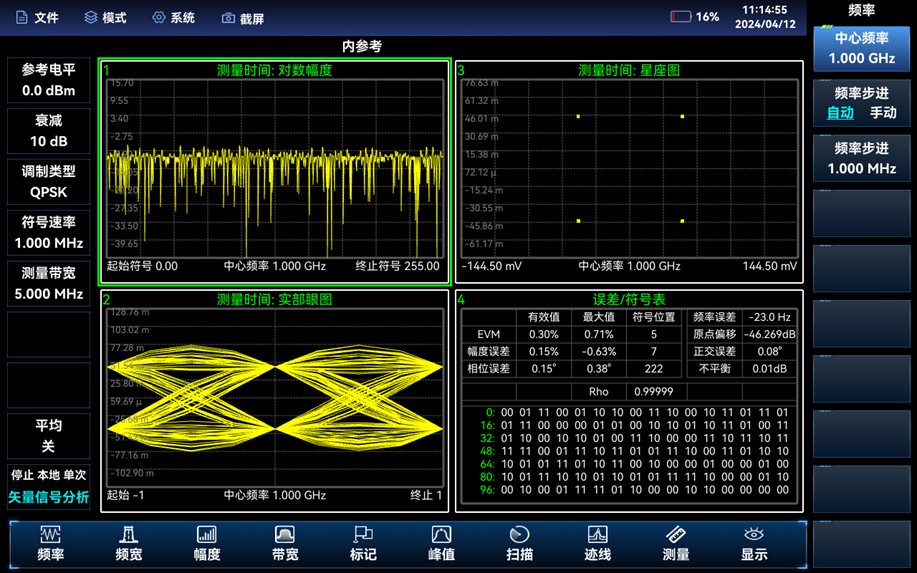

4025頻譜儀矢量信號分析功能

4025頻譜儀為通信基站干擾排查、清頻路測、矢量信號發射機性能評估等應用場景提供完善的解決方案。4025頻譜儀功能不斷擴展，應用場景持續豐富，在外場測試、科學研究、產線測試等測試領域得到廣泛應用。
