相位相干（相參）系統測試新挑戰

相位相干（相參）信號指兩個或多個信號之間的相對相位保持恒定，在無線通信、雷達接收等系統中應用廣泛。如無線通信中常用的空間分集技術，使用兩個或多個天線，通過信道切換、時間延遲、發射分集等方式來解決信號多路徑的問題，從而提高無線鏈路的質量和可靠性；全相干體制雷達在設計中采用了多個波束，這些波束在空間中相位對齊，以便更準確地檢測和跟蹤目標。因此，在測試過程中要求極高，測試信號要具備基帶信號同步且時延可調、射頻載波相位對齊且可控、能夠模擬多個信號之間的基帶信號時延及載波相位等更加復雜的功能，已成為無線通信、雷達接收設備進行性能評估和測試面臨的新挑戰。

Ceyear 1466系列信號發生器實現高精度復雜調制信號多通道相干

1466系列信號發生器克服了傳統方案所需儀器多、搭建復雜，且相位精度低、無法模擬復雜的調制信號相干的缺點，每路載波信號輸入到以矢量調制器為核心的射頻通道，由矢量調制器在基帶的控制下實現對射頻信號的相位控制，輔以信號幅度控制的電路，即可得到相位、幅度、時延均可獨立控制的多路相干信號。

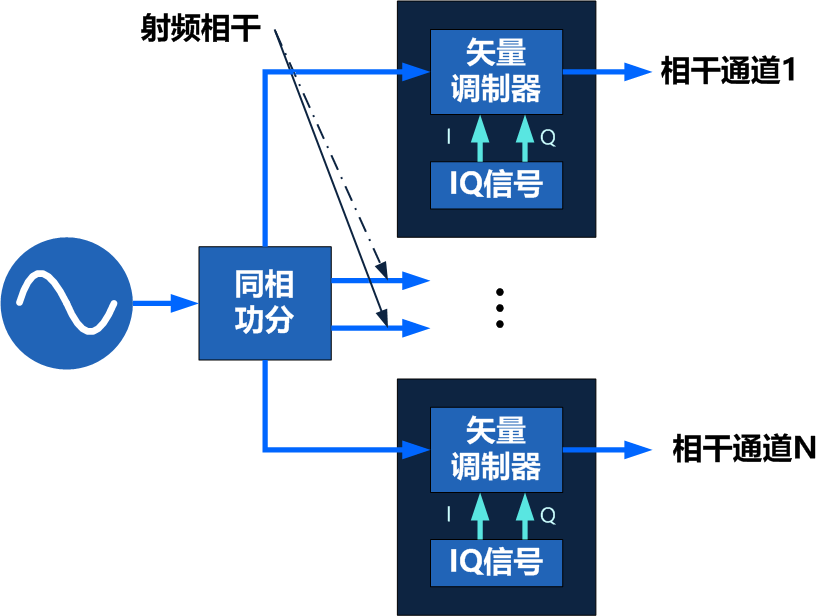

圖1  基于矢量調制器的相干方案

基于上述原理如圖1所示，1466系列信號發生器可在360°的移相范圍內實現0.01°調節精度、4ps時延分辨率；通過共高頻本振源保證了通道之間相位關系具有極好的穩定性和極小的漂移，對移相準確度進行實時校準修正也更加便捷。

級聯配置靈活，操作方便

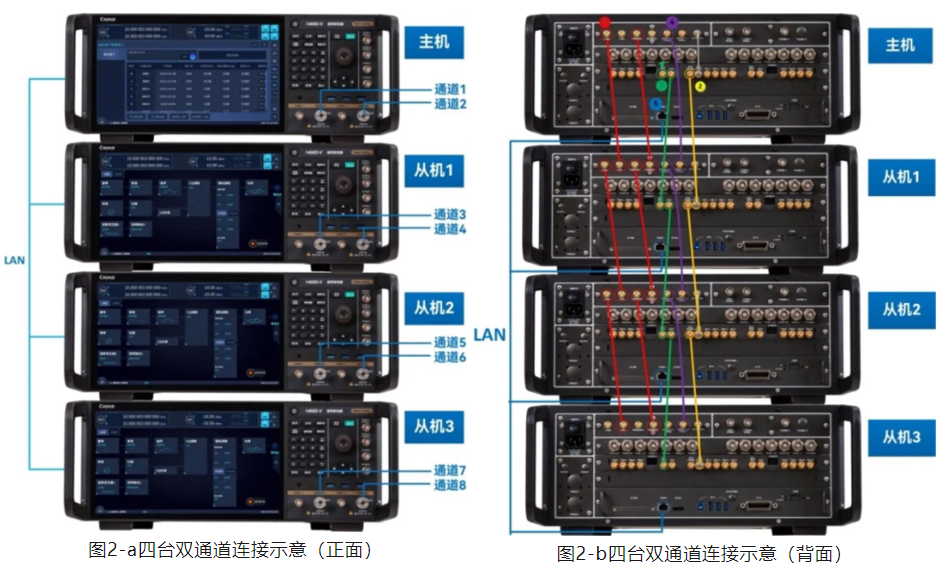

1466系列信號發生器支持單臺（雙通道）相干輸出，也支持多臺儀器級聯，多通道相干輸出。多臺儀器級聯時，任何一臺儀器均可以作為主機，其他作為從機，用戶只需要操作主機，就可通過LAN完成對多臺儀器的級聯控制。

系統連接完成后，通過主機內置軟件即可快速自動完成多通道的相位和時延校準，校準完畢后，通過主機軟件即可完成所有通道相干信號的設置輸出。

復雜調制多通道相干，指標優異，輕松應對測試挑戰

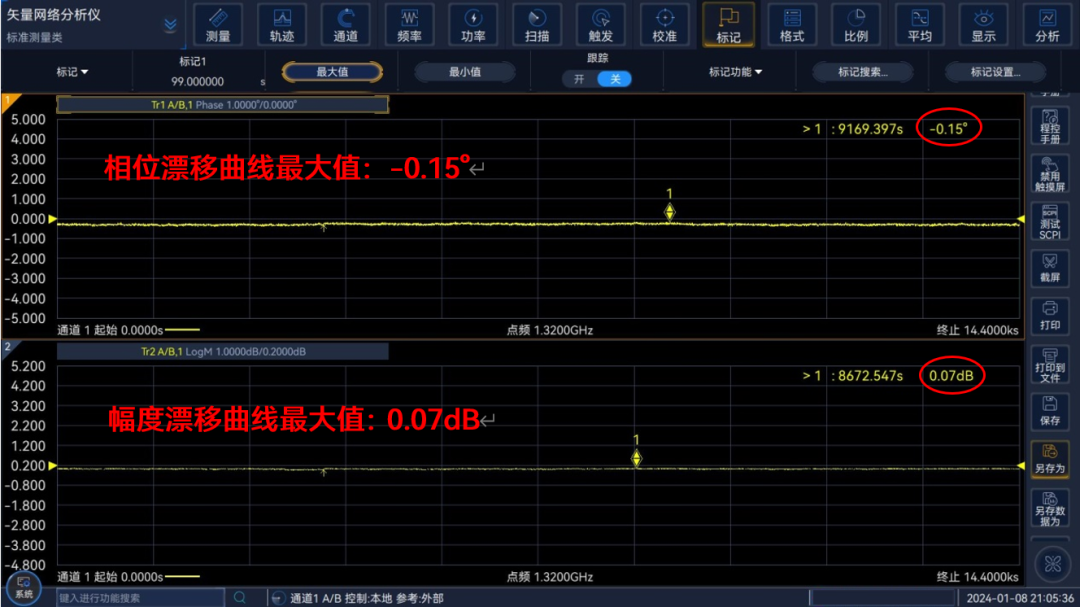

圖3  幅相穩定性測試曲線最大值（4小時）

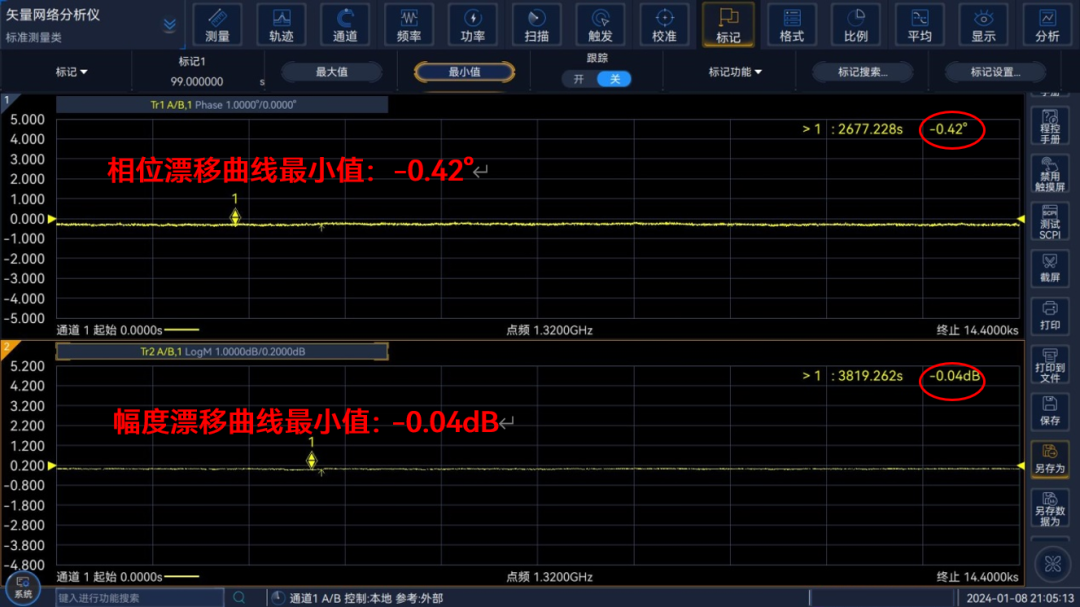

圖4  幅相穩定性測試曲線最小值（4小時）

面向多天線、雷達等系統中空間分解、空間復用和天線陣列的測試挑戰，相信該高精度復雜調制信號多通道相干解決方案一定能夠祝您一臂之力。
