無人機等航空器在低空空域資源的有效利用中發揮著重要作用。無人機的測試涉及環境監測感知、導航精度、抗干擾等多方位的測試評估,1653系列任意波形發生器可以為無人機的感知、控制、通信等系統及其部件測試提供便捷、經濟的測試手段,助力低空經濟蓬勃發展。
自然環境信號模擬——對無人機飛行感知系統及部件進行測試
無人機需要感知系統對物理世界進行實時的感知與建模,對傳感器要求較高。用戶可通過采集或算法模擬出強風、暴雨、氣壓等復雜的自然飛行環境信號,通過任意波形發生器將環境信號施加到無人機的傳感部件,可以測試無人機傳感器的響應時間、靈敏度、分辨率等性能指標。還可以采集或算法模擬出不同障礙物、地形情況下的目標特征信號通過任意波形發生器進行重現,用于測試無人機感知系統的靈敏度及目標識別算法效率。

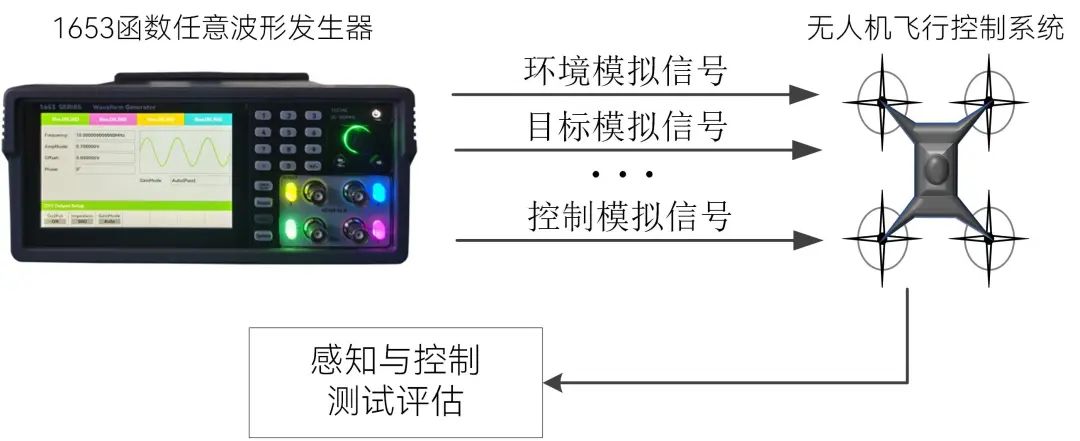

復雜控制信號模擬——對無人機飛行控制系統進行測試
用戶可以設定特定的速度和方向信號模擬無人機的飛行軌跡信號,通過任意波形發生器施加到無人機電調測試無人機控制系統的路徑執行能力與準確度。還可以重現或模擬多種故障信號,如傳感故障信號、電機等動力設備的故障控制信號,測試無人機控制系統的響應,觀察無人機的飛行姿態、飛行軌跡、飛行速度等參數的變化情況,通過對比實際飛行參數與預期參數,評估無人機對異常情況的應對能力。
復雜飛行環境信號及控制信號模擬對信號的模擬精度、多路信號同步性能、信號幅度等具有一定要求。1653系列函數任意波形發生器具有16位高垂直分辨率,可精確模擬真實環境信號,ps級多路信號同步精度和24Vpp大幅度、PWM信號輸出特性可輕松模擬多路傳感、控制信號。高達2G波形樣點存儲深度、1024序列的波形信號發生能力可以模擬多種復雜的環境特征,滿足用戶豐富的感知、控制測試場景需求。

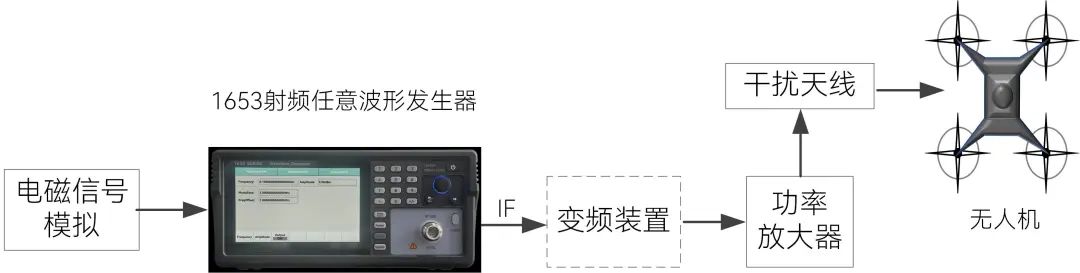

電磁環境信號模擬——對無人機通信系統性能進行測試
低空區域電磁環境復雜,通過任意波形發生器,可以模擬出多種通信信號、脈沖信號、導航信號、干擾信號等基帶信號形式,利用矢量信號發生器輸出射頻信號,通過測試干擾環境下無人機的導航、通信、控制性能,評估無人機的抗干擾性能。
1653射頻任意波形發生器能夠生成多種模擬、數字調制信號及線性調頻信號,還可通過加載第三方軟件或用戶自定義的通信信號、雷達信號等多種信號,可以多方位的測試無人機的通信系統、導航系統等關鍵部件的性能。
1653系列任意波形發生器以其準確、快速的波形發生能力配合其深存儲、多序列發生的任意波形發生能力,為無人機及其部件測試提供靈活、精確且高效的測試方法,為無人機的快速發展提供新助力。
