不能停機場景，如何高效梳理負載與開關的對應關系？

不清晰的負載與開關（通常指斷路器或保險絲）對應關系，可能導致在設計和維護過程中出現錯誤，增加電擊和觸電的風險。一但發生緊急故障或問題，維護人員無法快速做出正確判斷，可能會增加系統停機范圍或時間甚至導致人身危險。

按照安全標準要求，每個開關都應有清晰的標識，表明其控制的負載或電路。但在實際場景中，由于前期施工安裝的不規范或后期的修改等原因，很多電路圖與標識已經不準確。這種情況則需要對廠內的所有開關或者重要開關進行對應關系的梳理明確。

如果時間充?；颥F(xiàn)場允許，可以通過逐個開關斷電的人工方式進行線路梳理。但是很多場景比如醫院、數據中心、產線等是不允許停機的。

如何高效的使用尋線儀

來梳理負載和開關的對應關系？

今天小福為大家介紹一個在微電子工廠現場實測的過程和反饋。

測試難點

在現場不允許停機的前提下，所有的測試需要在帶電220V或380V的線路中完成。這需要發射器具有足夠的耐壓能力，同時考驗發出的信號在復雜且數量眾多的帶電系統中穩定傳輸，以及被準確查找的能力。

測試過程

第一步：將發射器從負載端接入，正極接入火線或一根相線，負極獨立接地。

第二步：打開發射器的Hi 高信號模式并發出信號。

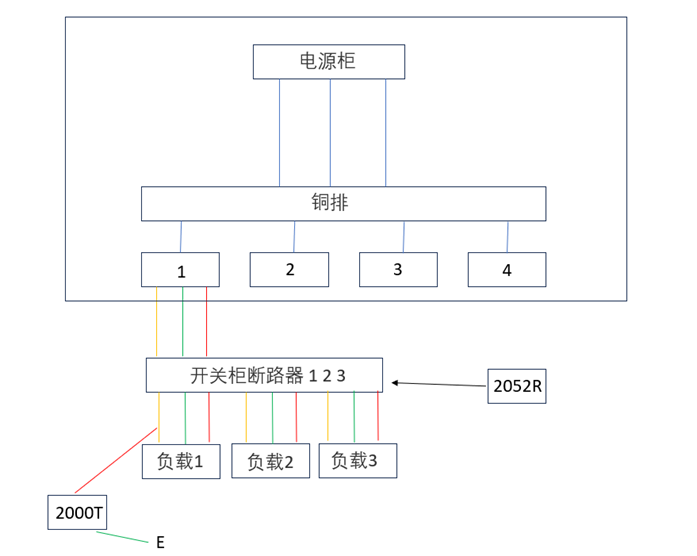

如下圖所示的簡易線路圖：

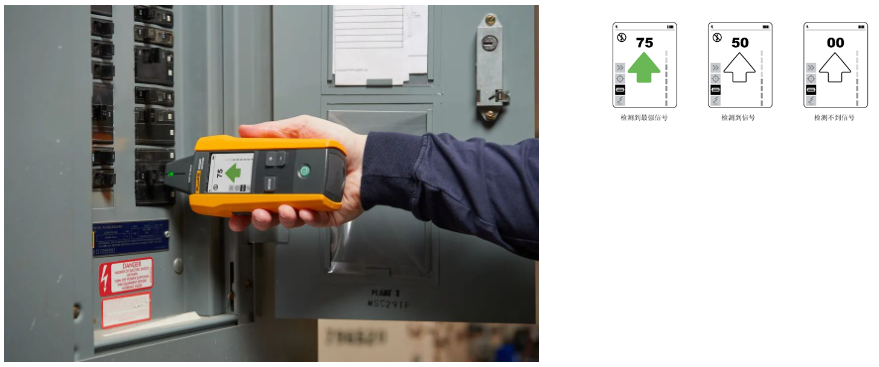

第三步：打開接收器選擇斷路器查找模式，在開關柜中對斷路器進行掃描。找到最強且顯示綠色箭頭的即為對應斷路器或保險絲。

第四步：同樣的步驟將發射器連接到下一個待測負載，并使用接收器掃碼定位對應開關。

測試結果

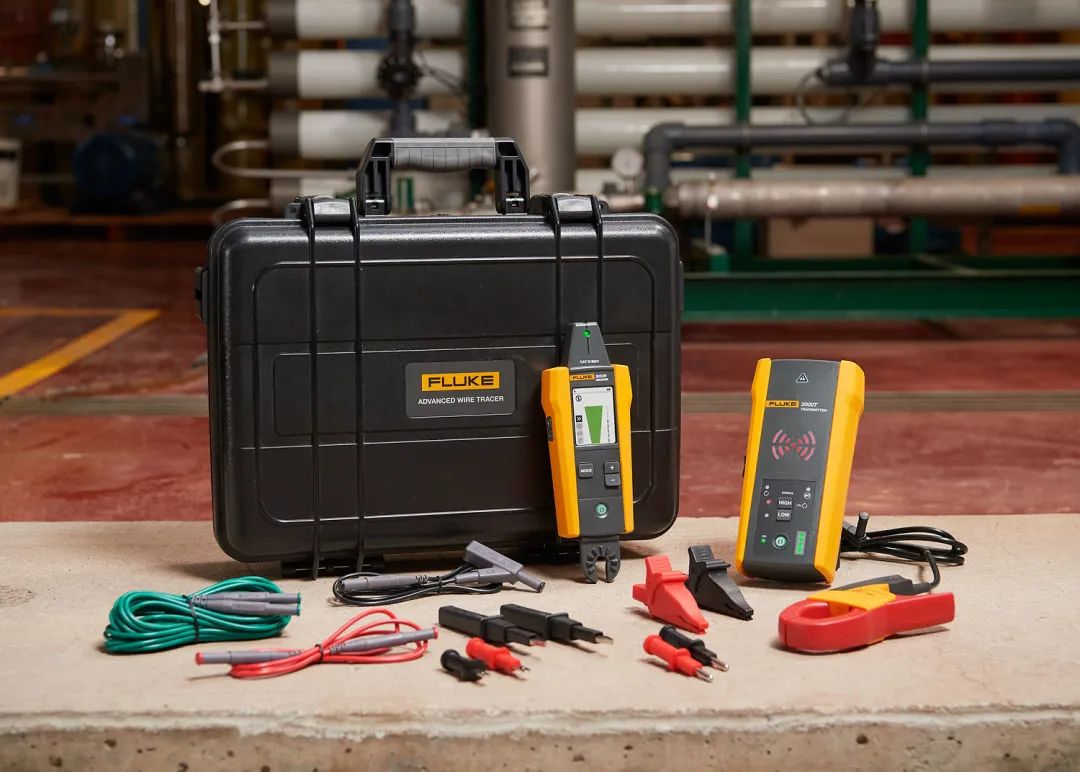

使用2052尋線儀套件，在帶電220V/380V環境下順利完成負載與開關對應關系的查找。福祿克尋線儀套件在本案例的應用，關鍵點是具有交直流600V的高耐壓級別，以及在復雜的電氣環境中進行穩定的信號傳輸與精準查找能力。
