實測現場

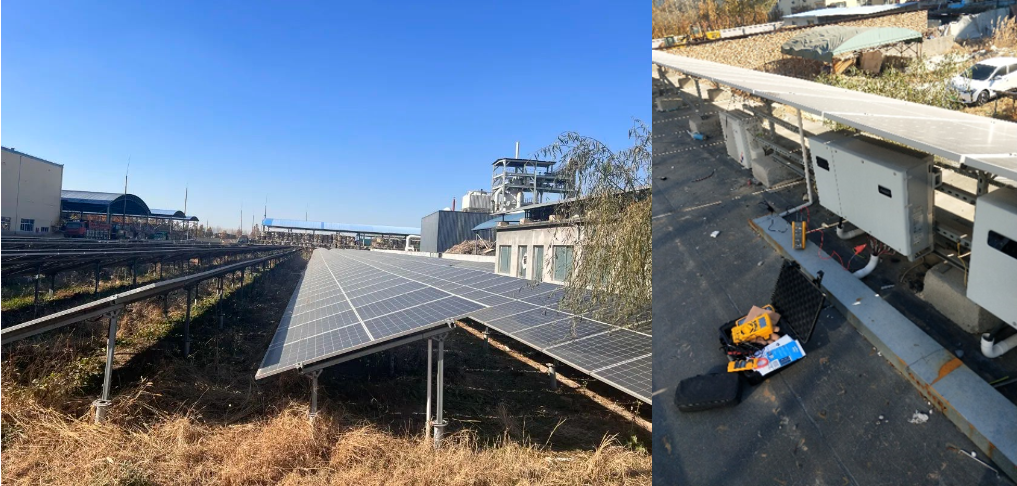

山東某5MW分布式光伏電站，建造在一個大型廠區的屋頂光伏項目。

運維工程師需要每月定期對整個電站進行巡視和故障修復。

對于定期巡檢，一般首先確認配電室是否有故障報警，接下來對現場的設備狀態進行檢查，包括所有光伏組件和支架的完好和污染程度，以及電氣設備比如逆變器的運行參數與狀態、線纜連接是否松動等。

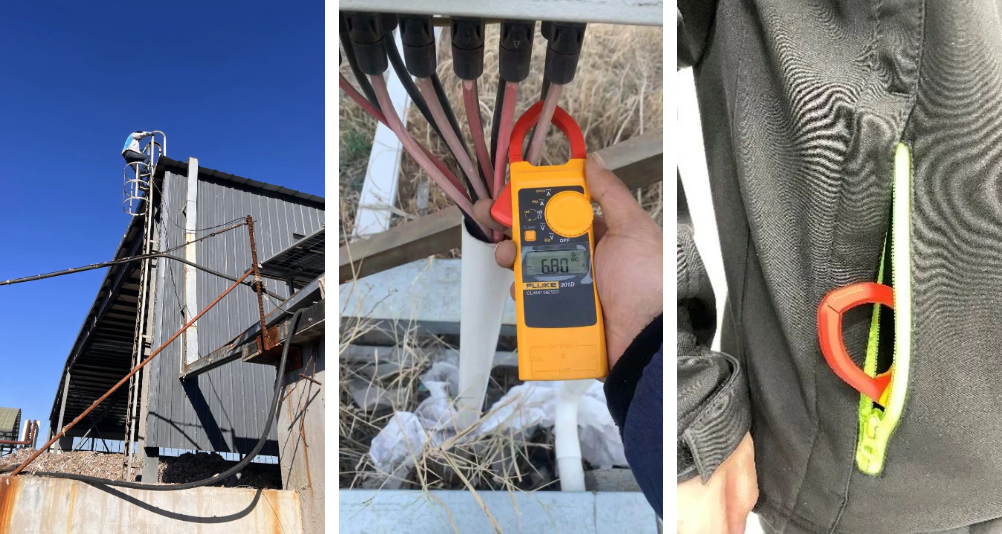

由于大部分陣列分布在廠房屋頂，運維工程師經常需要攀爬到高處，所以工具都會隨身攜帶，比如萬用表、鉗表等。

福祿克的301D交直流鉗表機身像手機一樣輕薄，不僅放入口袋很方便，它的細尖鉗口還可以輕松卡入逆變器的各個支路，幫助快速進行故障排查。

連接線接地故障是光伏現場常見故障之一，可能因?yàn)橹绷麟娎|在施工過程中受到破壞，接觸金屬橋架或組件支架，也可能長期戶外環境電纜存在外力破損或雨水潮濕絕緣性能降低等因素。

通過萬用表分別測試正極和負極的對地電壓，測得正極對地為0V，負極對地為639V。正常的線路應該是正極或負極對地都是5-6V之間調動，所以懷疑一處正極接地短路故障，測試結果如下圖。

通過使用絕緣電阻測試儀測試正極對地絕緣，顯示數值為0，復測確認為正極接地故障。

接下來需要對出現接地故障的支路進行故障點查找。

但是在初始施工時，部分光伏陣列沒有完成規范的編號對應，所以只了解陣列的大概的區域，和逆變器之間約100米的距離并由橋架固定保護，但不知曉這條支路具體的陣列位置。

由于現場還有一臺已損壞暫停工作的逆變器，對應已斷開的另外8條支路，無法直接使用鉗表測電流的方式排查?，F(xiàn)場嘗試使用尋線儀，通過發射器對這條接地支路輸入信號，使用接收器在橋架出口找到這條線的對應另一端，從而鎖定具體的陣列位置。

01

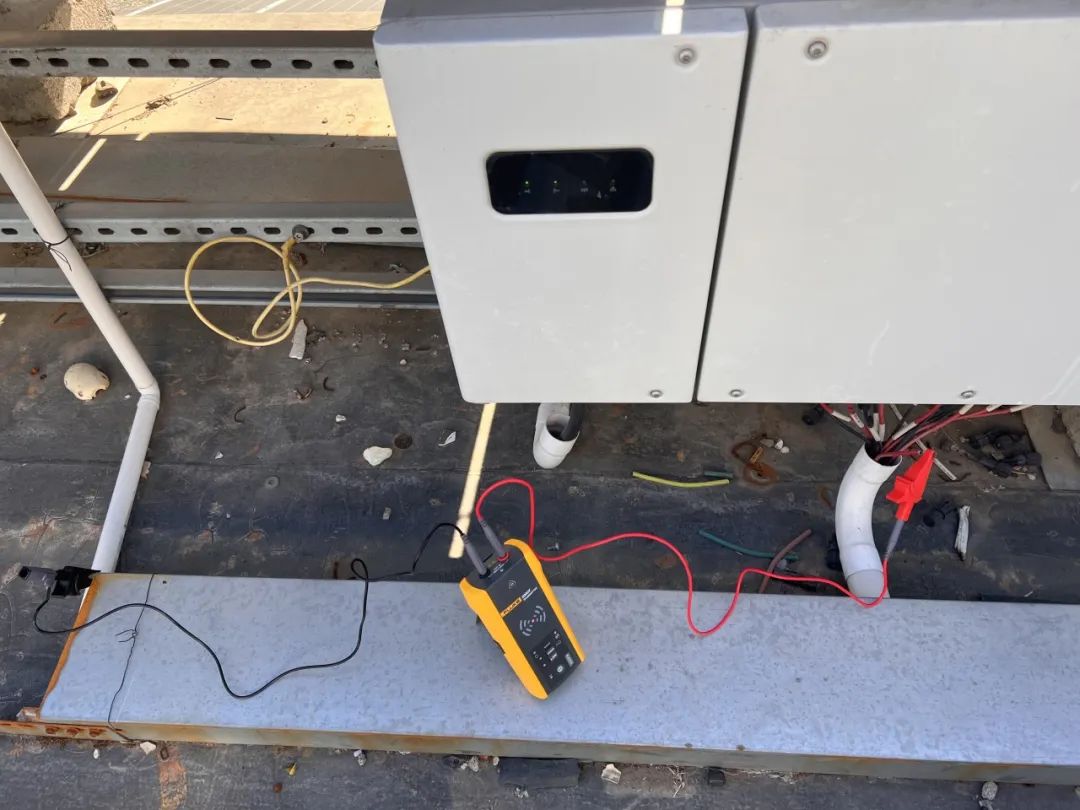

首先將發射器正極接入支路，負極接地，并選擇LO模式發出信號。

02

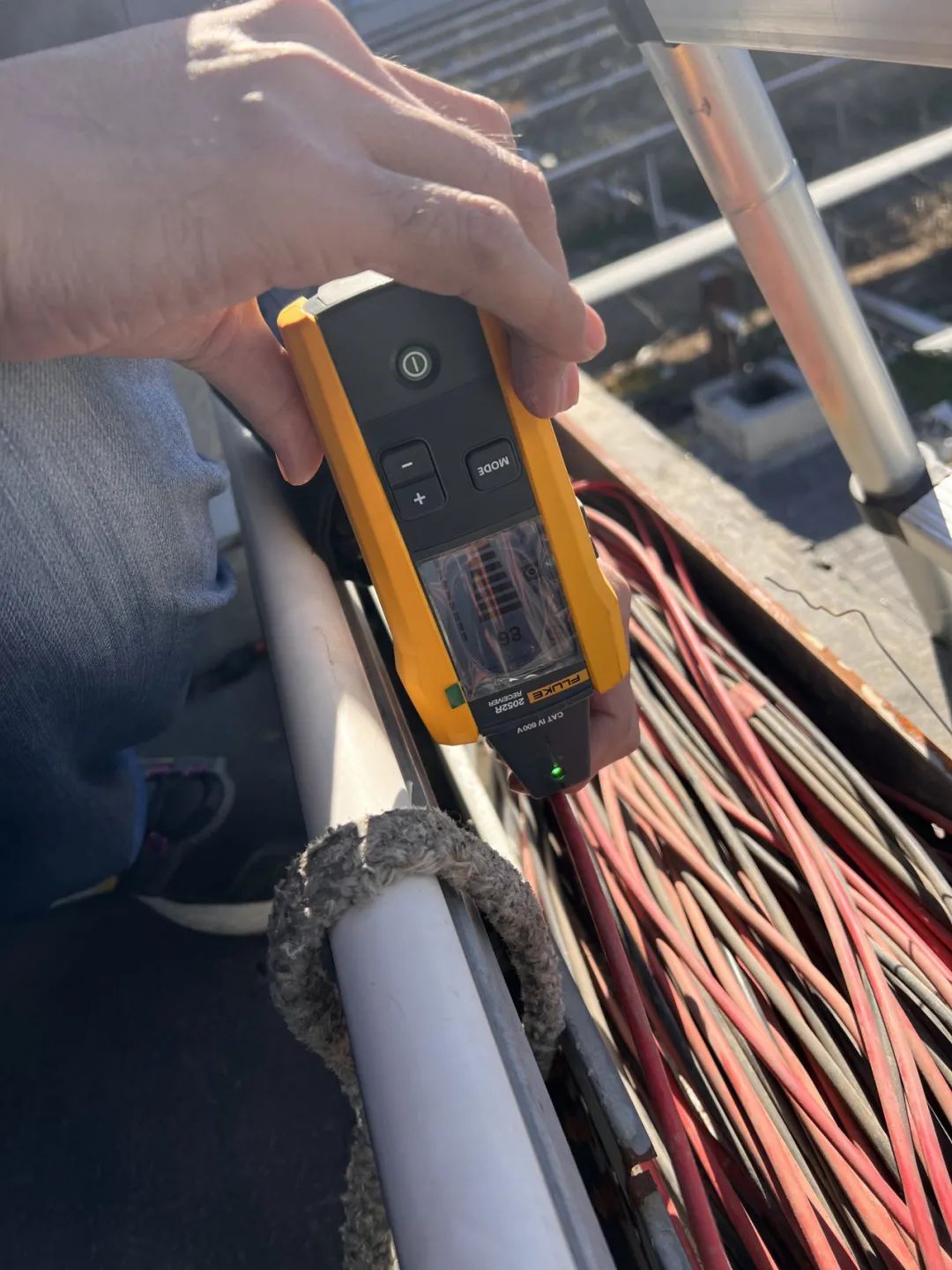

使用接收器對橋架中的線纜進行逐一掃描，測得明顯信號增強超過70的則是對應這條支路的線纜。其他線纜顯示信號為0。

03

通過尋線儀找到對應線纜后，沿其走向目測可以判別具體陣列位置。接下來繼續重點對所屬陣列光伏支架與線纜之間是否有短路點進行詳細排查。

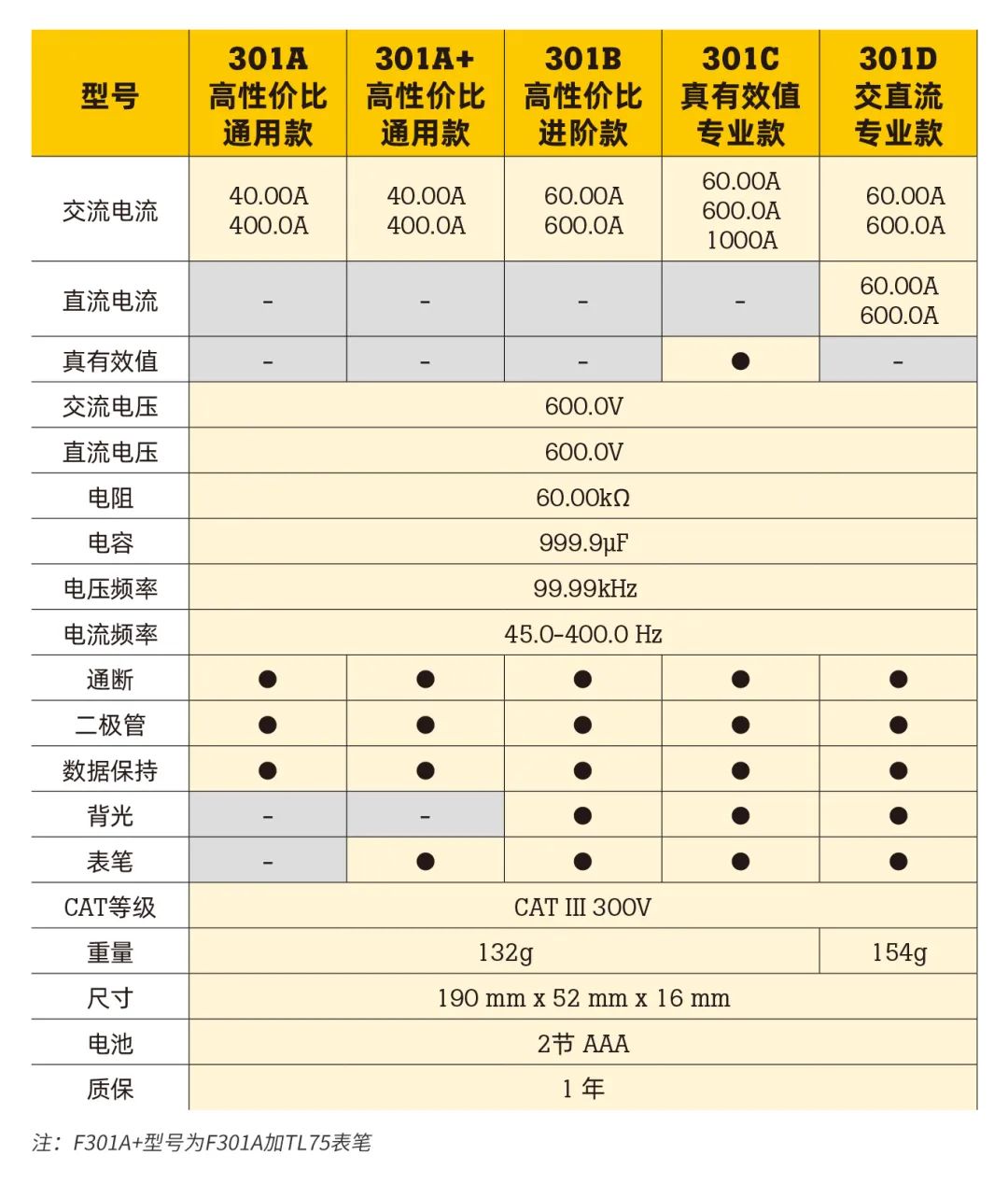

最后我們來總結一下301系列各個型號的具體指標和區別吧，記得收藏哦！
