化工廠中的儀表是監測和控制生產過程的重要設備，儀表的維保工作不僅可以延長儀表的使用壽命，還可以保證儀表的精確度和穩定性，從而提高了生產效率和產品質量。

除了現場儀表本身部件的校準和檢修，有時候現場也會遇到儀表對應線路的問題。

1、現場閥門線纜對應關系查找

案例背景

某大型化工廠建立大概10年左右，車間現場所有閥門由DCS系統監控，閥門所使用的狀態線和供電線，由機柜室通過橋架連接到車間。

但由于后續施工修改等原因，橋架中還留有很多備用線纜無法直接判斷對應機柜室的哪一個接口，導致現場如有新增需求時，這些備用線纜都無法直接利用，如重新布線則造成工時和成本浪費。

測試難點

車間與機柜室線纜通過幾百米的橋架連接，且并行有近百根其他線纜一同盤在機柜室地板下方，因為線纜數量太多且走向比較復雜，無法直接通過萬用表測通斷等方式梳理判斷對應關系。

測試結果

使用福祿克2052尋線儀，快速找到了所查線纜在機柜室的另一端，相比重新布線大大節省了工時和成本。

測試過程

第一步：

將需要查找的線纜一端接入發射器線路

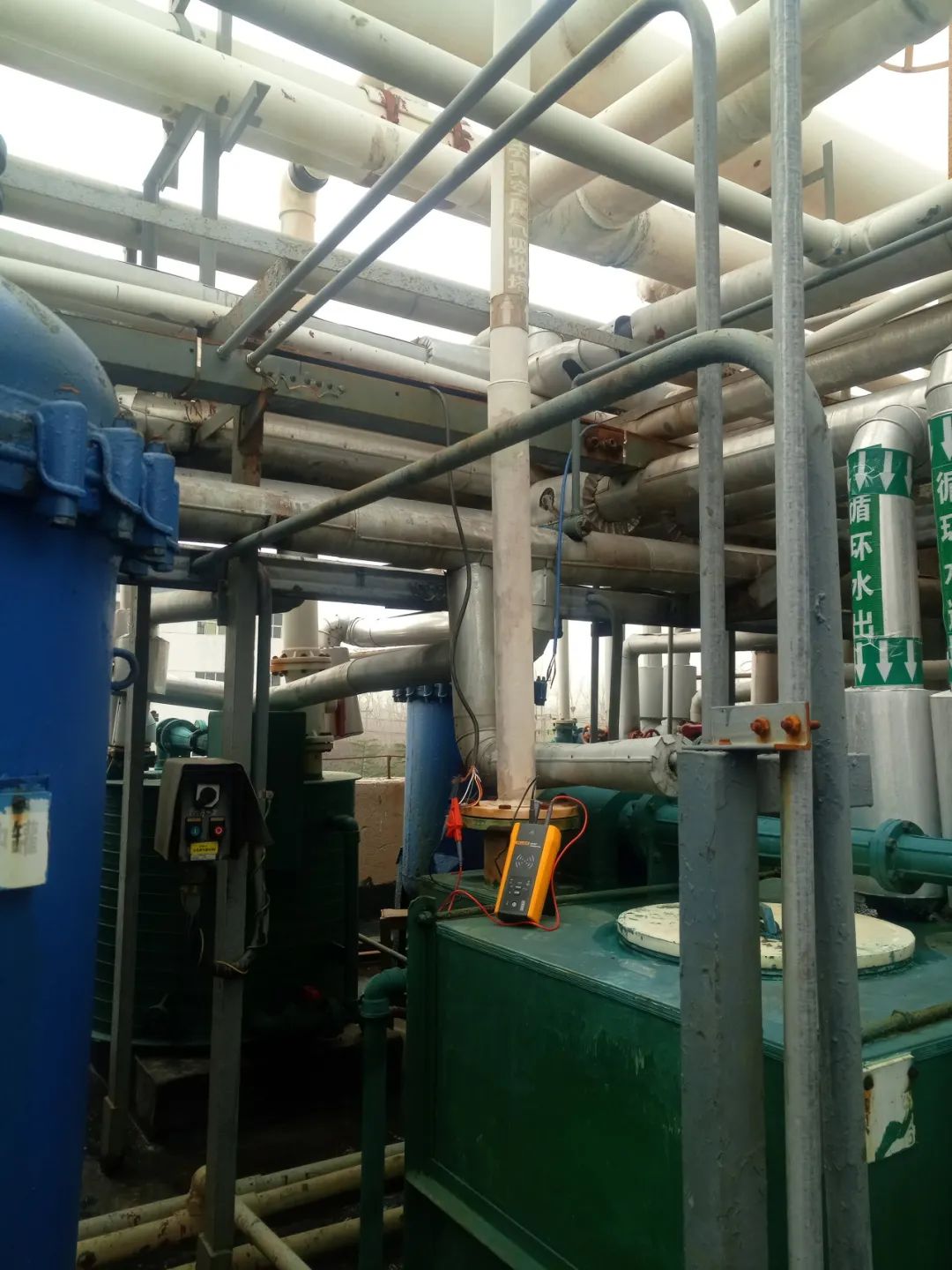

在車間現場將發射器接入待查線路，打開“Hi”信號模式并開始發射信號。注意現場所有線纜均有屏蔽層，需要將屏蔽層一起接入發射器。

第二步：打開機柜室地板查找對應線纜

打開尋線儀的接收器，首先在多根線纜中快速掃描，根據信號的強弱鎖定線纜的初步區域。

接下來對鎖定區域進行逐根線纜的確認最終找到對應線纜。如下視頻，目標線纜的信號在接收器靠近時可以迅速達到99，而其他線纜接近于0。

第三步：使用尋線儀在機柜端定位信號

在移動接收器時，會看到明顯的信號大小變化，接收器距離線纜位置越近則信號迅速變強，距離越遠則信號越弱甚至變?yōu)?，由此可以判斷線纜在機柜上的具體對應位置。

第四步：完成線纜對應查找并更新編號記錄

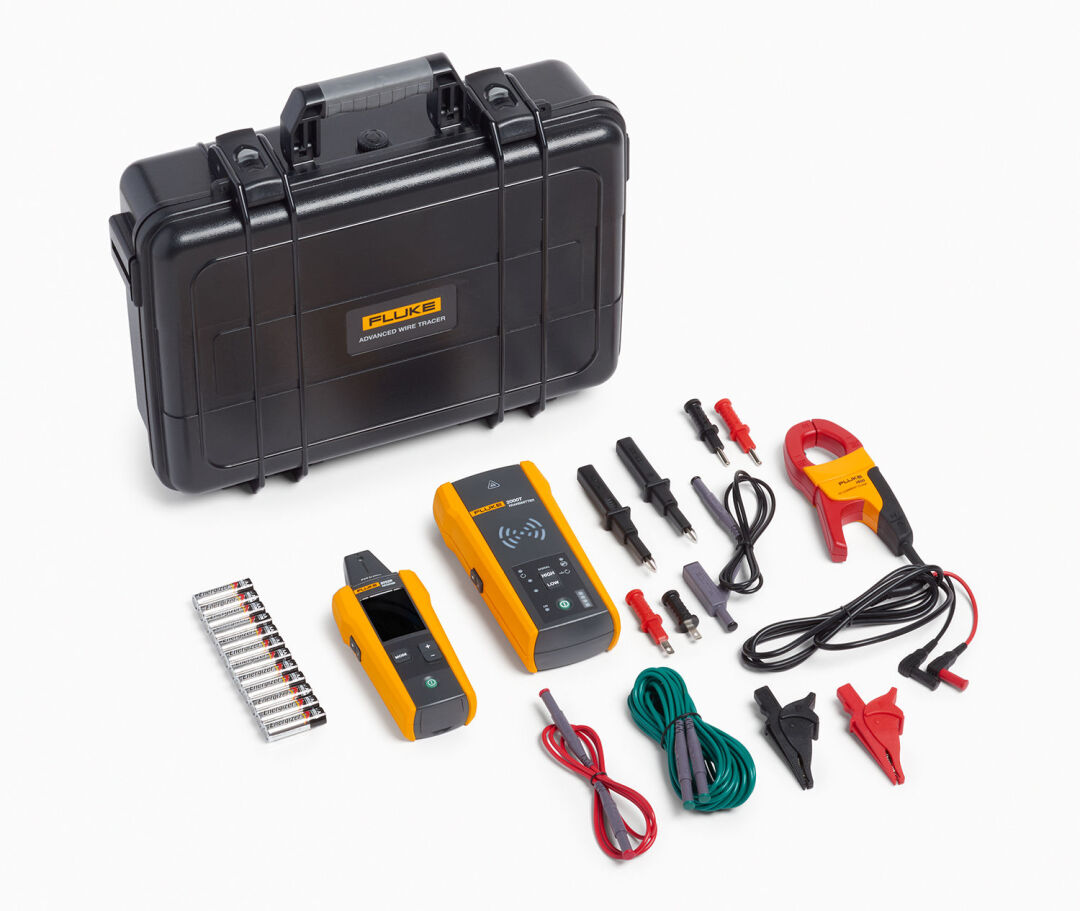

Fluke-2052 高級尋線儀套件

可應用用于帶電（交直流600V）或不帶電線纜對應關系查找定位與短路和斷路故障點的快速排查。

2、4-20毫安信號的現場快速驗證

測試痛點

對于變送器回路的一些常見故障，使用常見的萬用表毫安電流檔位測試方式，需要首先拆線將萬用表串入回路，影響測試效率。

解決方案

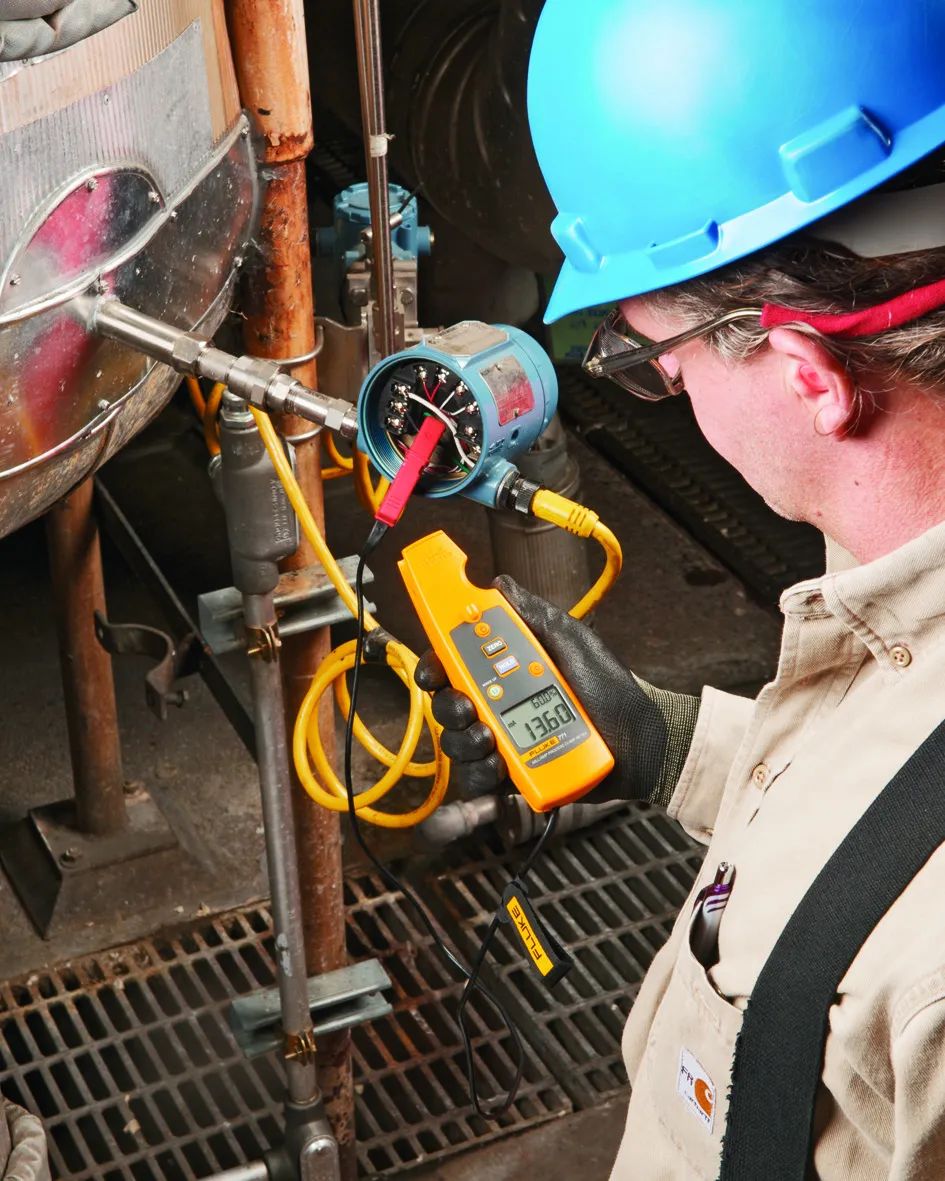

使用Fluke771毫安電流鉗表測量4-20毫安信號，鉗形表直接卡入回路，不用斷線可以節省測試時間。

Fluke 771毫安級鉗表

0-100毫安的量程以及0.01 mA 高分辨率和靈敏度

延長線的可拆式鉗表適用于現場狹窄空間
