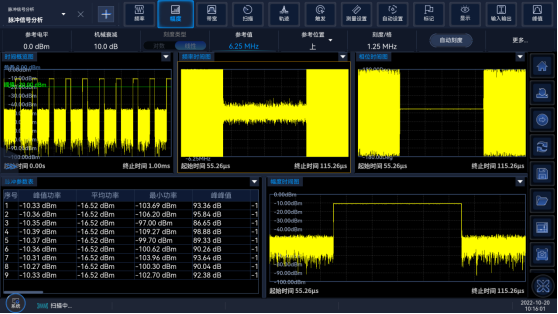

工程中常見脈沖調制信號。Ceyear 4052和4082系列信號/頻譜分析儀的脈沖信號分析功能可實現對脈沖波形的時間、電平和調制參數的自動測量和脈沖序列的統計分析，是脈沖信號分析的利器。

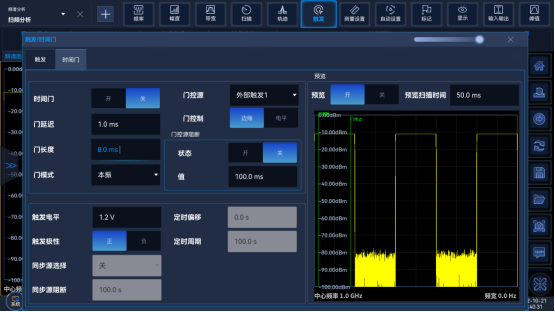

工程中還常需要在脈沖調制狀態下進行射頻信號雜散和相位噪聲等信號頻譜純度測試，這就需要用到頻譜分析儀的“時間門”功能。時間門是由用戶定義執行測量的時間窗口，通過觸發信號控制“門”開啟和關閉時間，在指定時間段（“門”開啟時）內測量信號，并排除或屏蔽指定時間段外的信號。

測試脈沖調制信號的寬帶雜散時，注意三點有助于提高測試效率。

tips

? 合理設置參考電平，保證信號不失真的情況下使用最小的衰減檔，利用好頻譜分析儀的動態范圍；

? 動態范圍滿足的情況下，使用盡量大的分辨率帶寬；

? 門延遲不要超過脈沖寬度寬度的一半，時間門寬度盡量長。

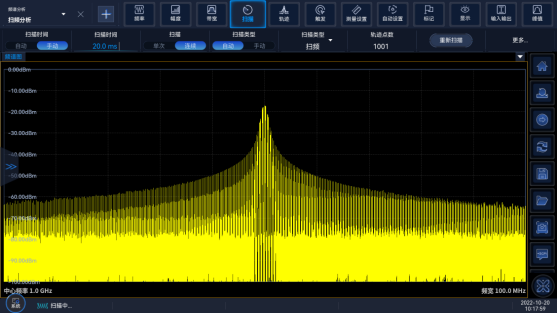

當信號被脈沖調制后，信號的功率譜特性會發生變化，頻譜特性為按脈沖重復頻率（PRF）為等間隔的離散頻譜。測試脈沖調制信號的相位噪聲時，為正確顯示被測信號的脈沖包絡，頻譜分析儀的分辨率帶寬設置需大于脈沖信號頻譜主瓣寬（2/脈沖寬度），故最小可測試頻偏大于脈沖信號頻譜主瓣寬。

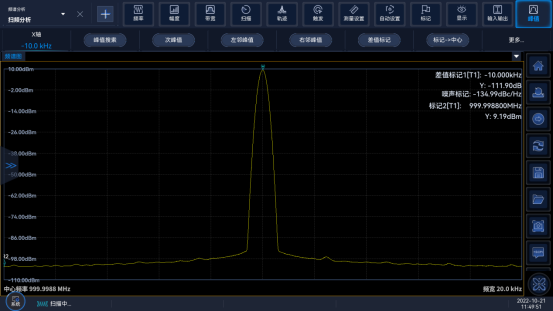

時間門適合測試脈沖寬度大于1ms，頻偏大于1kHz的脈沖調制信號的相位噪聲。除此之外，相噪測試靈敏度受頻譜分析儀自身相噪限制。Ceyear 4052和4082系列信號/頻譜分析儀在1GHz載波10kHz頻偏的相噪指標分別是-122dBc/Hz和-134dBc/Hz，除晶振和部分高性能的頻率合成器外，能滿足絕大多數的情況下的工程相位噪聲參數的測量應用。
