隨著通信產品競爭越來越激烈，如何降低測試成本逐漸成為企業關注的焦點，當自動測試等措施在行業中大量使用后，在單臺儀器上提高測試效率也成為企業關注的方向，市場對單臺矢量網絡分析儀實現雙工位測試場景提出了新的要求。針對被測件測試設置相同的雙工位測試場景，思儀科技推出雙源并行掃描測試方案（圖1）。

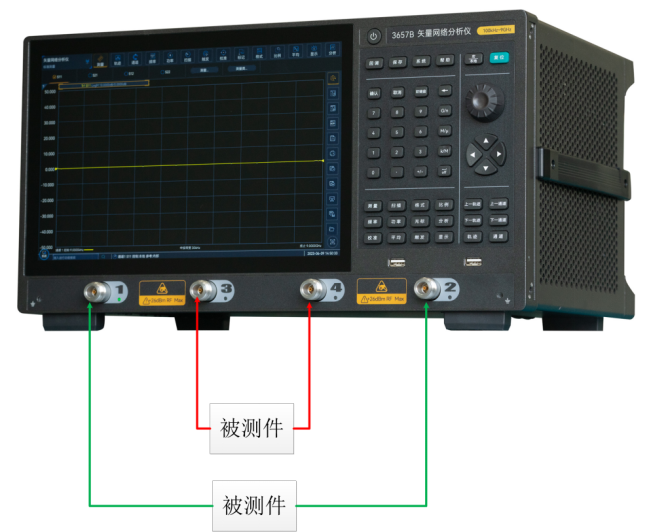

圖1 雙源并行掃描被測件連接示意圖

本方案采用內置雙源和八路中頻接收機的Ceyear3657四端口矢量網絡分析儀，通過設置掃描端口分組（圖2），實現雙源并行掃描，可同時測試2個測試設置相同的雙端口被測件。

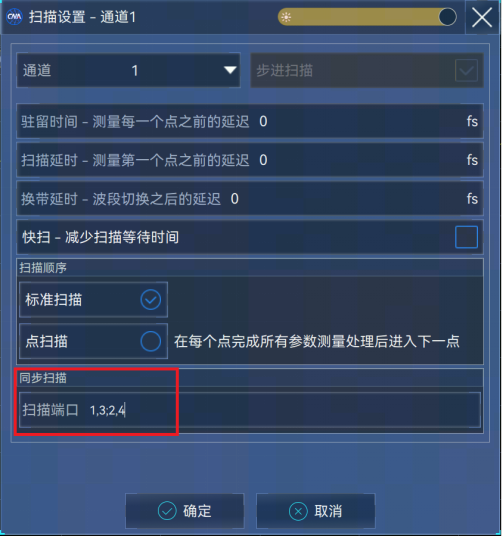

圖2 掃描端口分組設置

本方案體積小，測試場景多元，既可執行四端口測試也可執行雙工位測試；成本上，本方案比2臺雙端口矢量網絡分析儀更具優勢；掃描速度上，常規的四端口矢量網絡分析儀不具備雙源并行掃描功能，只能逐個端口掃描，掃描時間長，本方案的掃描時間大概為常規的四端口矢量網絡分析儀的一半，測試效率具有顯著優勢。

不同配置的Ceyear3657掃描速度對比測試如下：

儀器設置：起始頻率為1GHz，終止頻率為1.2GHz，掃描點數為401，中頻帶寬為30kHz，Ceyear3657（雙端口）執行全雙端口校準，Ceyear3657（四端口）分別對端口1和端口2、端口3和端口4執行全雙端口校準，測試結果如表1所示，從測試結果可以看到，Ceyear3657四端口矢量網絡分析儀雙源并行掃描（本方案）的掃描時間和Ceyear3657雙端口矢量網絡分析儀基本相同，大概是Ceyear3657四端口矢量網絡分析儀常規掃描的一半。

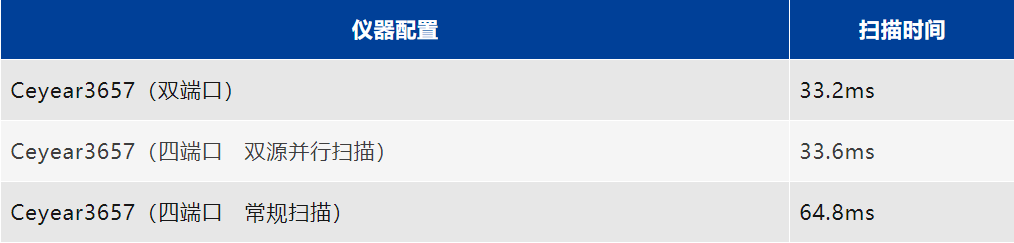

表1 測試結果（修正ON）

針對被測件測試設置相同的雙工位測試場景，思儀科技開發的Ceyear3657四端口矢量網絡分析儀雙源并行掃描測試方案，體積小，測試場景多元，無需增配選件，只需要簡單配置軟件，即可在雙工位自動測試的場景中降低測試成本，同時實現測試效率倍增。
