PLL（鎖相環）是頻率合成器的重要組成部分，為實現快速跳頻，在設計和驗證鎖相環時，不僅需要對輸出的頻率跳變進行測試，還需要從其頻率變化開始到穩定時間的瞬態特性進行測量。Ceyear 4141信號源分析儀可以方便、快速、高效地解決快速跳頻測試需求。4141信號源分析儀監測頻率范圍達到4.8GHz，時間分辨率8ns，功率測量分辨率0.1dB。4141信號源分析儀瞬態測量主要優勢如下：

雙通道寬帶、窄帶瞬態同步，準確刻畫信號特性

4141信號源分析儀采用全數字的測量方案，包含兩個獨立通道的瞬態測量分析，在寬帶瞬態分模式下，可通過“放大鏡”式全局觀察信號的整個頻率跳變過程，在窄帶瞬態分析模式下，可以通過“顯微鏡”式同步察看頻率、功率和相位的瞬變細節。

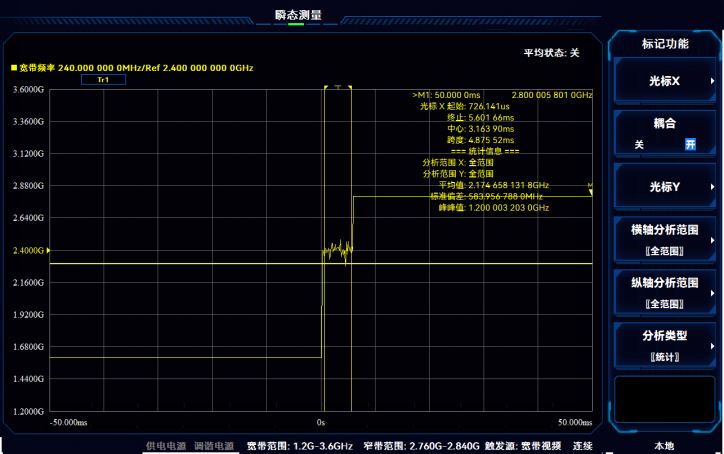

圖1 寬帶、窄帶并行顯示

大帶寬信號捕獲，高時間分辨率分析信號特征

4141信號源分析儀在寬帶模式下，最大瞬態分析帶寬達到4.8GHz。在窄帶模式下，最大分析帶寬達到80MHz。在大帶寬的條件下，最小時間測量分辨率8ns，功率測量分辨率0.1dB。滿足大帶寬、高時間分辨率的瞬態測試需求。提供垂直光標可以對測試結果進行統計分析，直觀地顯示測試結果。

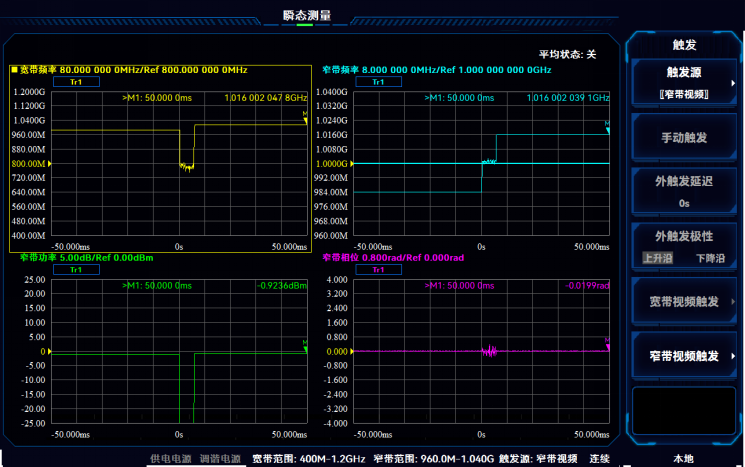

圖2 大帶寬信號捕獲

豐富的視頻觸發功能，快速捕獲瞬變信號

為了保證測量?jī)x器能夠捕獲到單次突發信號， 4141信號源分析儀提供了視頻觸發模式，可用于觀察信號跳變的過程中的特征。可根據跳變頻率靈活設置觸發頻率，支持“上升沿”或者“下降沿”觸發，支持帶內、帶外觸發，可選擇多種觸發模式。

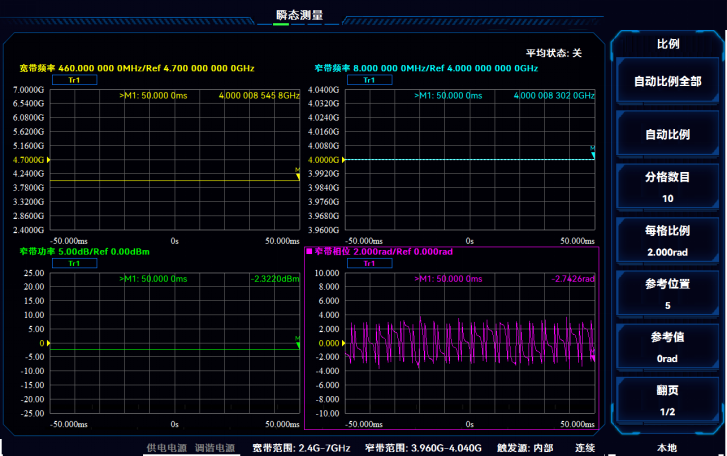

圖3 豐富視頻觸發功能

4141信號源分析儀瞬態測量分寬帶和窄帶兩種工作模式，在寬帶模式下，可全局觀察跳頻的所有行為；在窄帶模式下，隨時同步察看頻率、功率和相位的瞬變細節。對于快速頻率切換源，4141信號源分析儀可以方便、快速、高效地解決快速跳頻測試需求。
