隨著中國移動通信集團公司PTN分組傳送網的大規模部署應用，以及IEEE1588同步技術在PTN網絡中的應用，PTN網絡業務承載和同步技術得到越來越廣泛關注。但是，針對PTN網絡同步的工程維護測試，目前中國移動尚無明確的規范要求，市場上已有時間、時鐘測試產品和測試解決方法案主要是針對研發PTN設備、協議分析、網絡監控等應用設計的，無法有效滿足實際現場的工程、維護的實際需要。

測試手段缺乏，沒有合適和完整的測試解決方案，將嚴重阻礙PTN網絡同步系統前期工程安裝、驗收的進程，也將增大后期的日常維護、排查故障的困難。因此，有效解決工程維護中PTN同步測試的問題勢在必行。

針對目前PTN同步工程維護存在的問題，深圳市夏光通信技術有限公司自主研發，推出中國第一款支持移動IEEE1588時頻同步的專用儀表——XG7010 IEEE1588時間分析儀，可以對基于PTN/OTN/PON等網絡的IEEE1588時頻同步性能進行納秒級測量。儀表功能強大，集時間、時鐘測試、BITS仿真以及時鐘漂移測試等多功能于一體。XG7010作為中國本土研發制造的，以獨創的設計思路、切合工程現場的設計理念，為PTN網絡的時頻同步測試提供了一款現場施工、驗收和維護的測試?yán)??？蓮V泛應用于TD-SCDMA、LTE、CDMA2000等制式同步系統的研制、生產、工程安裝、驗收和維護。

2、PTN同步工程維護測試解決方案

2.1 PTN測試測試階段

PTN測試包括業務承載性能、同步性能、QoS 功能及網絡管理維護能力等方面測試。其中同步性能測試主要包括時間、時鐘的精度、穩定性測試，光纖路徑非對稱補償評估等方面內容。

PTN網絡部署分不同階段實施，包括PTN相關設備安裝階段、業務調試開通階段、網絡性能驗收階段、業務割接階段、網絡維護管理階段，在不同階段中，對PTN同步測試的測試項目、測試方式、測試側重點不一樣，以下我們僅針對PTN同步性能的工程維護測試在不同階段的實施，特別針對通過IEEE1588同步時間傳輸?shù)膽?yīng)用以及通過同步以太網進行時鐘的傳輸?shù)那闆r下，時頻測試步驟和測試方法，提出相應的解決方案。

2.2 PTN相關設備安裝階段同步性能測試

在PTN設備安裝階段，主要完成時間服務器的安裝調測、PTN設備的安裝、機架機箱的安裝以及電纜/光纜的布放及成端等方面工作。在這個階段重點需要完成PTP同步時間服務器的測試和光纜對稱性問題的處理，需要同一纜取成對光纖、跳纖尾纖等長，對光纜及尾纖的長度做好詳細的記錄。

1） PTP同步時間服務器測試

XG7010直接與PTP時間同步服務器相應的輸出接口連接，可有效測量PTP時間同步服務器輸出的時間、時鐘信號的偏差、PTP協議數據發送是否正常，并可對PTP時間同步服務器的時間、時鐘信號的漂移特性（MTIE和TDEV）進行評估。測試連接如圖1。

此外，需要對PTP時間同步服務器的時間、時鐘進行長期穩定性測試，觀察偏差；還需要將GPS授時模式改為北斗授時模式，觀察時間輸出倒換過程中的變化及倒換后的長期穩定測試。

2） 光纜對稱性評估

查看兩個站點的2條光纜（包括尾纖）的使用情況，并做相應的詳細記錄，必要時可以通過OTDR對連接兩個站點的2條光纜（包括尾纖）的相對長度進行測試，確定是否長度一致，為后續的非對稱補償提供參考依據。

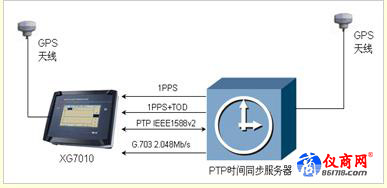

圖1 PTP時間同步服務器的測試

2.3  PTN業務調試開通階段同步性能測試

在PTN業務調試開通階段，XG7010主要完成對PTN設備同步指標測試、PTN設備時鐘同步信號質量以及基站時鐘性能測量，鏈路非對稱性補償及保護路徑的非對稱補償?shù)确矫婀ぷ鳌?/span>

1） PTN設備同步性能的測試
