隨著新一代移動通信、低軌衛星通信、毫米波天線等技術的快速發展，對天線測試效率、精度提出了更高的要求。

緊縮場天線測試系統以小空間實現了傳統大尺寸遠場測試系統的測試能力，具有體積小、受干擾少的優點，可應用于有源、無源天線方向圖、增益、副瓣電平、EIRP等參數的精確測試，解決了天線研發和批產高效率測試難題。

思儀科技微波毫米波緊縮場天線測試系統，頻率覆蓋6GHz-110GHz,靜區投影面積300mm×300mm（可擴展），40GHz以下靜區幅度波動＜1dB，相位波動＜10°。系統采用機柜+暗箱的結構形式，便于快速布署；饋源偏置并在關鍵位置遮擋吸波材料，實現饋源、轉臺、線纜對靜區影響最小化。

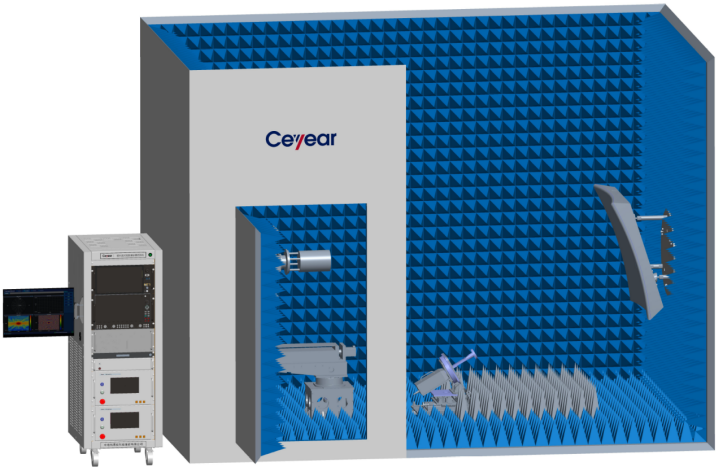

圖1 機柜+暗箱結構形式的緊縮場

主要特點

·結構緊湊、占地面積小，全天候工作

·機柜+暗箱的結構形式，便于布署

·兼容國內外主流儀器

·支持多頻點、多波位、多序列一鍵測試

·支持硬件觸發同步，實現快速測試

·具有強大的數據分析、顯示、報告生成功能

·支持軟件接口二次開發

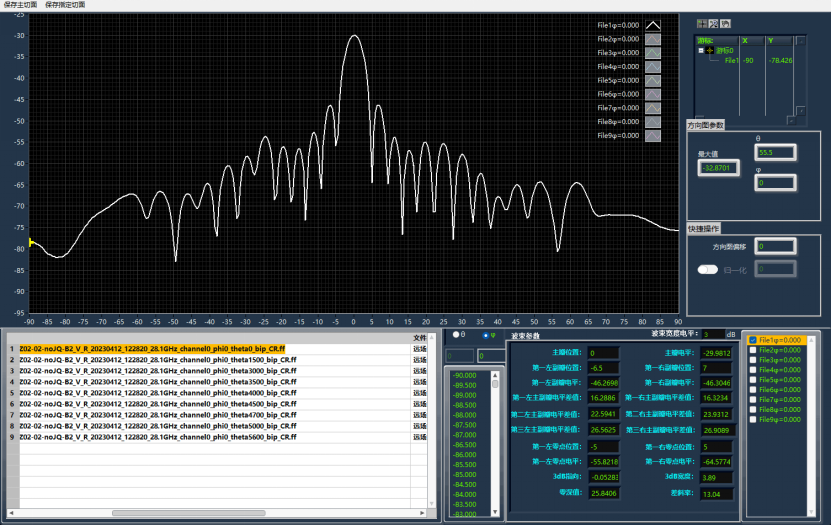

圖2 多波束指向數據分析

典型應用

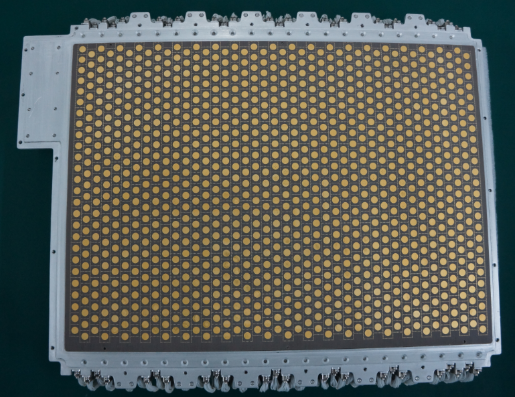

圖3 Ka波段衛星通信相控陣天線

相較于傳統天線，毫米波相控陣天線結構復雜、待測項目多。采用近場方法進行相控陣天線測試，難以測量收發隔離、EIRP、G/T等關鍵指標；采用遠場方法，雖然可以直接獲得天線的遠場性能，但隨著測試頻率范圍的拓寬和相控陣天線尺寸增大，滿足遠場測試條件的距離越來越遠，空間成本和建造成本增加。緊縮場天線測試系統可以在近距離實現符合遠場測試條件的平面波，滿足有源相控陣天線的測試需求。

微波毫米波緊縮場天線測試解決方案主要應用于天線研發、生產、維修等天線電性能參數測試，實現對無源天線的方向圖、副瓣，有源天線EIRP、TRP等技術指標的全自動化測量，以儀器設備、測試環境等高度集成化設計為依托，實現標準化、系列化、通用化方案設計，以自主可控軟件為平臺，滿足常規天線、相控陣天線、DBF天線等各類測試需求，廣泛應用于高校、研究院所、民用企業等。
