業務信息和時間信息通過PTN網絡混合傳輸，XG7010提供10/100M PTP同步光電接口，可將XG7010設置為PTP（Slave）模式，直接從PTN的以太網接口接收IEEE1588數據，解析出相關時間信息，或者直接與1PPS或1PPS+TOD時間同步接口連接測量時間偏差。測試連接如圖2。

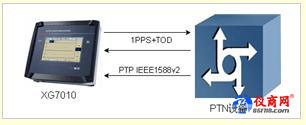

圖2 PTN設備及基站同步性能的測試

此外，還可利用XG7010 IEEE1588時間分析儀的BITS仿真功能，為PTN設備提供高精度時間源，對PTN設備IEEE1588同步性能進行評估，如圖3。

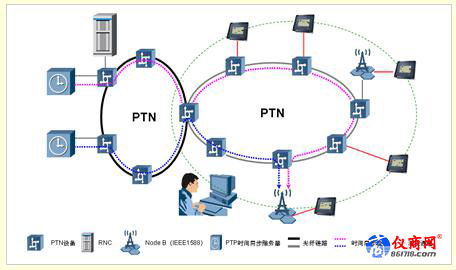

圖3 PTN設備IEEE1588同步性能的測試

2） 光路非對稱及保護路徑非對稱補償?shù)臏y(cè)試評估

IEEE1588的同步機理是建立在對稱路徑基礎上。在現網的實際應用中，幾乎找不到真正的對稱路徑。由于路徑的不對稱，作為從時鐘的PTN網元在同步后會表現出一個固定的時延，因此在工程部署時需要依靠專業的儀表精確測量路徑不對稱導致的時延，提前制定補償策略，通過PTN網管系統對進行非對稱補償。目前采用分段進行補償，即逐跳測量設備時延，每一段單獨補償。

在實際的時間測試和時延調整過程中，以往的測試儀表測量出的時延值并不是一個確切值，它在一定范圍內來回振蕩，導致時延的調整需要一個比較長的時間才能完成，XG7010采用統計學分析原理，通過專用的算法，完成光路非對稱補償值的快速測量，確保了光路非對稱補償值的相對準確和科學性，可作為光路非對稱補償?shù)膶?shí)用依據。測試連接可參考圖2所示。

關于保護路徑的非對稱補償，可逐點進行保護倒換，評估保護路徑的非對稱補償值。測試連接見圖5。

3） 基站同步測試

目前在采用同步以太網技術和IEEE1588v2來實現PTN網絡中的時鐘、時間同步的情況下，對基站同步系統的測試時，可通過XG7010的相關時間和時鐘輸入接口與基站設備的時間和時鐘輸出接口連接，進行時間偏差和時鐘信號的測量，并可進行時鐘漂移指標的測試，檢測同步穩定性。測試連接如圖2。

4） 遠程操控測試

在PTN開局期間，存在的問題比較多，有時需要反復進行驗證測試，有時需要長期進行測試觀察。XG7010提供一套專用的測控軟件安裝在某一站點計算機上，通過以太網IP通道與遠端多臺XG7010進行連接，實現對遠端的XG7010的控制，完成儀表的設置，測試啟動或停止，測試結果的讀取和保存等功能。該功能在工程安裝階段進行集中調試和日常維護中長期測試情況下十分方便，可大大提高工作效率。關于遠程操控測試如圖4所示。

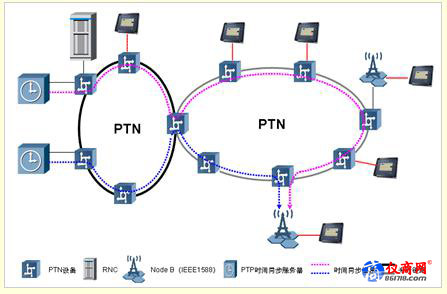

圖4 遠程操控測試

2.4 PTN網絡性能驗收階段同步性能測試

PTN網絡性能在驗收階段，除了要對業務性能進行全面的測試驗證，同步性能的測試驗證也必不可少，以保證PTN網絡正常、穩定運行。

在這個環節，XG7010 IEEE1588時間分析儀主要完成對PTN設備同步指標測試驗證、光路非對稱補償?shù)尿?yàn)證、PTN時間、時鐘長期漂移性能的測量評估、業務變化對同步系統的影響，并結合網管系統檢測PTN設備時鐘系統性能、設置是否正確、時鐘源切換對業務的影響等方面內容。

在業務驗收階段對同步系統的測試主要包括以下內容。

1） 時間、時鐘信號測試
