鼎陽問答 | 示波器是如何做到帶寬高于1GHz的同時,保證其輸入阻抗能到1MΩ的?


  來源: 鼎陽硬件智庫 時間:2025-04-17 編輯:清風
分享到:

?

鼎陽問答


客戶 問:示波器是如何做到帶寬高于1GHz的同時,保證其輸入阻抗能到1MΩ的?


鼎陽科技技術支持組 答:



首先需要明確,示波器的“1MΩ輸入阻抗”和“1GHz帶寬”并非同時成立。示波器標稱的“1MΩ”和“1GHz”是不同配置下的獨立參數,無法保證高帶寬與高阻抗的“兼得”。

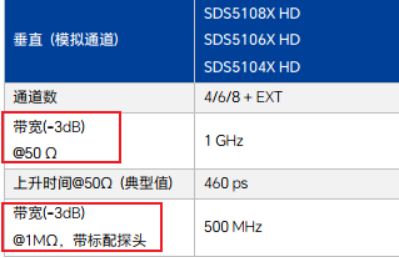

如果仔細觀察示波器的數據手冊便可以看出,示波器的最大帶寬是在50Ω阻抗下得到的,而在1MΩ的阻抗下,示波器需要配合相應的高阻無源探頭才能實現高帶寬。



要達到1GHz的帶寬并保持1MΩ的輸入阻抗,需要通過示波器與特定探頭的組合來實現,這種組合利用了探頭的特殊設計來平衡帶寬與輸入阻抗的需求。例如鼎陽科技SP6150A無源探頭,帶寬可達1.5GHz,可搭配高帶寬示波器實現1GHz的帶寬及1MΩ的輸入阻抗。



不同的場景需搭配不同的設置,具體介紹如下:

1MΩ阻抗主要針對直流或低頻信號(低頻場景)1GHz帶寬(高頻場景)通常需要在50Ω匹配模式下實現(如直接通過50Ω同軸電纜連接)


實際應用中的選擇策略:

1. 高帶寬+低阻抗:直接使用示波器的50Ω輸入模式(匹配同軸電纜),輕松實現標稱帶寬(如1GHz)。

2. 高阻抗+中低帶寬:使用傳統無源探頭,適合低頻或中等帶寬場景。

3. 高阻抗+高帶寬:依賴有源探頭或其他特殊高阻無源探頭,但需接受更高的成本。


高帶寬、高輸入阻抗、低噪聲、低成本之間無法同時最優,需要根據測量需求選擇合適方案。
