客戶 問：為什么輸入了一個小信號，頻譜儀上卻無法顯示出來呢？

鼎陽科技技術支持組 答：

假如測量一個頻率為300MHz，幅度為-110dBm的小信號。將信號源RF輸出端口連接到頻譜儀的RF輸入端口，打開信號源輸出，在頻譜儀上設置中心頻率為300MHz，此時屏幕上沒有出現任何信號，這種現象其實只是信號藏在了底噪的下面。

首先我們需要知道，影響底噪水平的參數主要有三個，第一是衰減器的設置，第二是預放的設置，最后一個就是RBW的設置。

在進行小信號測試時，信號功率值本身已經足夠小了，毫無疑問我們需要把衰減器的值打到最低，可以看到底噪也已經降低了很多。這時我們再打開預放（其實就是頻譜儀內置的前置放大器），我們可以嘗試減小RBW。但是大家都知道隨著RBW的減小，頻譜儀的掃描速度也會變慢，所以我們可以先將掃寬設置的小一點（1M），再逐漸減小RBW（1k），這時我們就已經可以看到小信號了。

最后我們還可以調節一下參考電平，把信號放置在屏幕中間位置，更加便于觀察分析。

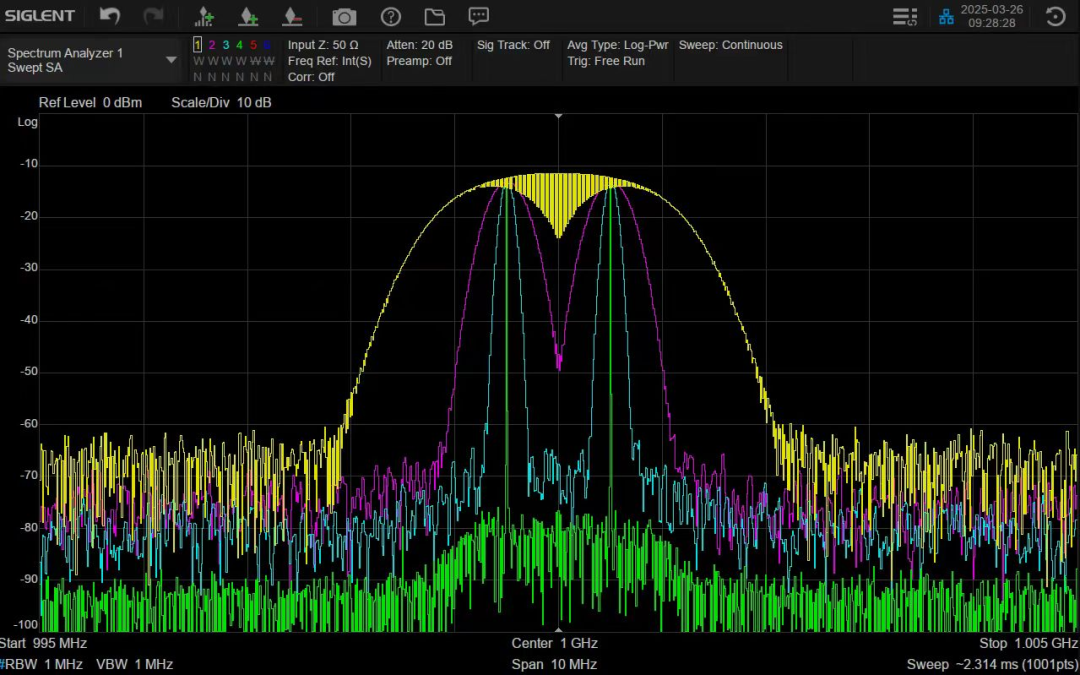

使用不同的RBW進行雙音測試
