客戶 問：網分如何使用極坐標格式讀取幅度/相位？

鼎陽科技技術支持組 答：

最好的方法是使用光標功能，并將其設置為“Lin/Phase ”，如下所示:

VNA光標功能

可以直接在極坐標圖中使用光標功能查看幅度/相位數據，或者可以添加單獨的線性幅度格式和相位格式跡線在同一個窗口中，以此來同時查看線性幅度和相位數據。

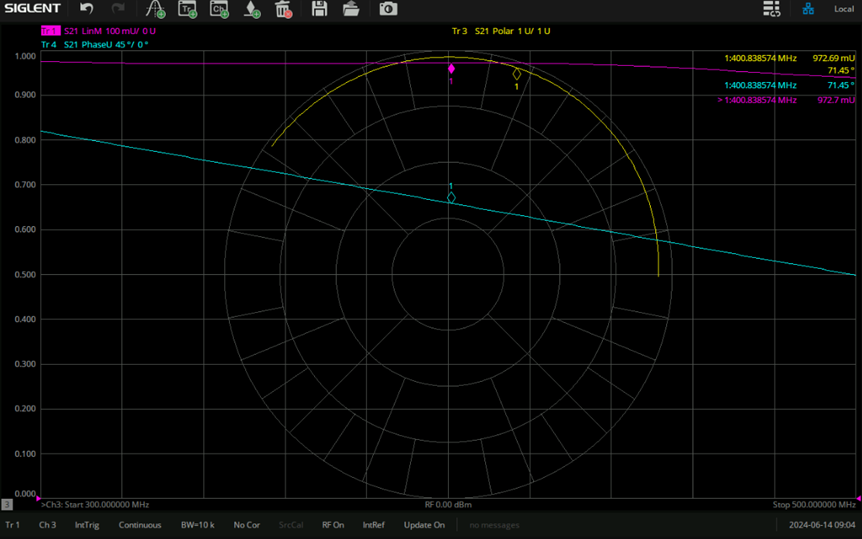

下面是一個涵蓋了3種跡線格式的視圖：
