客戶 問：示波器測出波特圖后如何獲取穿越頻率的數值？

鼎陽科技技術支持組 答：

在波特圖的測試配置中只有五種測量項選擇，其中沒有穿越頻率對應的測試項，可以通過顯示-光標中選擇光標在對應的信源上，找到增益為0dB的點位，對應的頻率即為穿越頻率，光標數值顯示在右下角。

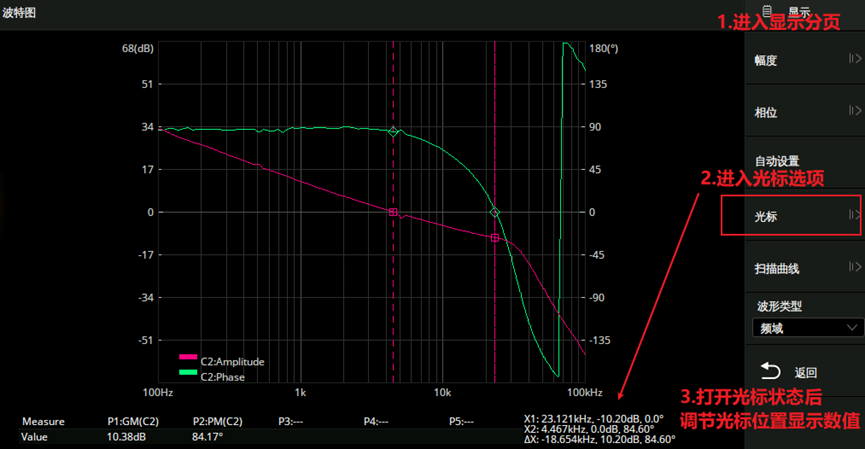

如上圖所示，在增益0dB處用光標測得為4.467kHz，對應的穿越頻率即為4.467kHz。
