上一篇帶大家了解了和電壓質量有關的主要參數：
1、電壓偏差
2、電壓波動
3、電壓事件（暫降/驟升/中斷）
4、電壓諧波（波形畸變）
5、瞬態電壓
6、三相電壓不平衡
【電能質量知識課堂】第1期：新職業電能質量管理員—快速入門
那么，從不同的角度如何評估電壓質量？依據又是什么？
發電角度
例：光伏、風電等新能源發電廠
單個發電單元：光伏逆變器、風機、儲能變流器等發出的電質量是否合格？
依據：風電、光伏等行業入網標準
供配電角度
例：電力公司
公共電網向簽約用戶（PCC點）
并網點（PCC點）的考核
依據：公共電網國家標準
用電角度
例：汽車制造廠、芯片廠、數據中心等
終端用電設備多種多樣，負載特性千差萬別，對供電質量的要求也不同，關注電壓質量對于終端設備的意義是：設備正常連續、高效工作！不宕機、不損壞、節能運行
依據：設備正常運行對供電質量的要求
供電電壓質量考核？
1、電壓偏差
實際供電電壓對標稱電壓的偏差的絕對值，以百分比%表示。即正、負偏差，或上、下偏差。
依據的標準：GB/T 12325-2008《電能質量 供電電壓偏差》---適用于交流50Hz電力系統在正常運行條件下供電電壓的偏差。
評估基礎：
標準規定的供電電壓幅值計算基礎測量值：10周期有效值（約200ms），做方均根計算儀器自動記錄數據窗時間：10min值，包含3000個10周期測量結果，可選3s、1min、2h。

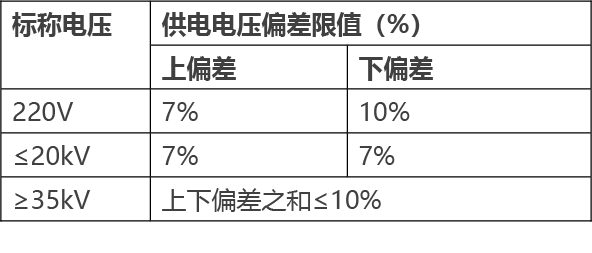

限值表：
2、電壓波動(快速電壓變化RVC)
連續的半周期電壓方均根值的一系列變化。
目的：對低壓用電設備由于負載工況變化導致的電壓變化現象進行檢測、評估和限制。
評估標準：GB/T 12326-2008《電能質量 電壓波動和閃變》、IEC61000-4-15。

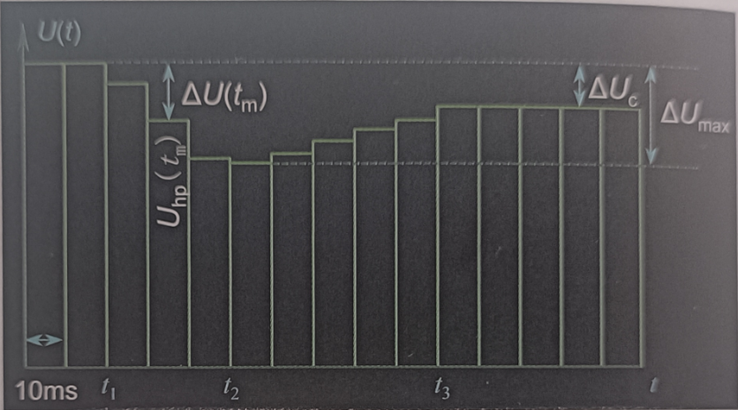

評估的數據基礎：半周期電壓方均根值（10ms）
電壓變化特性ΔU(t):半周期方均根值電壓變化對時間的函數

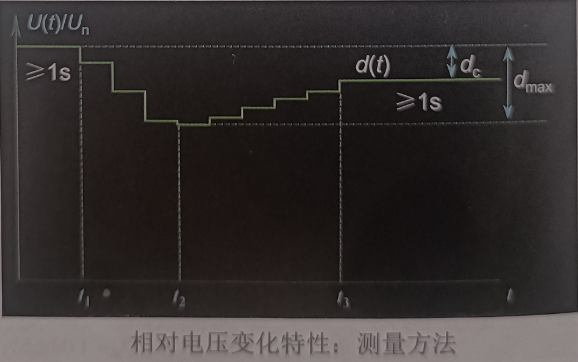

IEC 61000-3-3:電壓波動的測量方法及限值：
1. 電壓處于穩態至少1s，兩個相鄰穩態之間的電壓變化，為一次電壓波動評估期。
2. 最大電壓變化ΔUmax:電壓變化特性的最大值與最小值之差。
3. 穩態電壓變化ΔU:被至少一個電壓變化特性隔開的、兩個相鄰穩態電壓之間的電壓差。
相對的穩態電壓變化dc，不應超過3.3%。
相對的電壓變化值大于3.3%的持續時間d(t)，不超過0.5s。
