親愛的電能質量管理員：

電能質量知識課堂來了，幫助您快速入門，一文讀懂電能質量。作為新時代的電力和電氣設備的守護者，您將了解到電能質量不僅是電力供應穩定與否的關鍵考核項，更是保障各類電氣設備正常運行、延長使用壽命的重要因素。

從這一期開始我們將從基礎概念到實際應用，深入淺出地剖析各個電能質量參數，以及它們可能對電網和設備造成的潛在影響。您將掌握初步的診斷技巧，為后續深入工作與學習電能質量管理打下堅實的基礎。讓我們一起，為構建更加安全、可靠、高效的電力網絡環境而努力！如果您對知識課堂有何內容和形式上的建議，歡迎后臺留言！

一、電壓是什么？電力系統的“血壓”和“純度”

若將電力系統比作人體的血液循環，電壓就是推動“血液”(電能)流動的“壓力”，由發電廠(心臟)產生電位差，驅動電流流向用電設備(器官)。電壓越高，推動電子做功的能力越強。

電壓的四大核心參數

01 電壓幅值

定義：

電壓有效值(RMS值)，由“方均根計算”得出，電壓的單位是伏特(V)。通過整周波積分計算得出，即儀器以采集率采集電壓瞬時值，然后進行整周波積分(儀器可以根據用戶需要設置平均時間)。

分類：

·相電壓(Up-n)：?jiǎn)蜗嗑€路對中性線的電壓(如家庭220V)。

·線電壓(Up-p)：三相線路間的電壓(如工業380V)。

02 電壓峰值

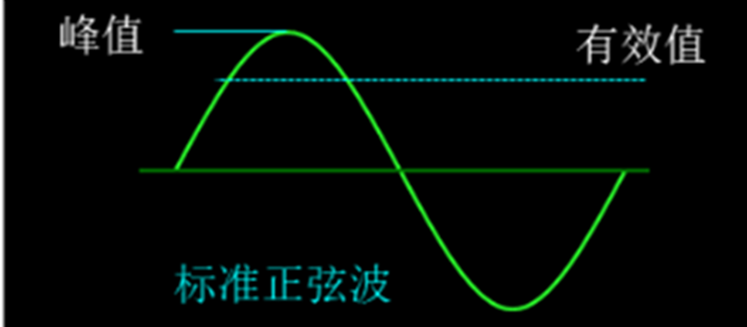

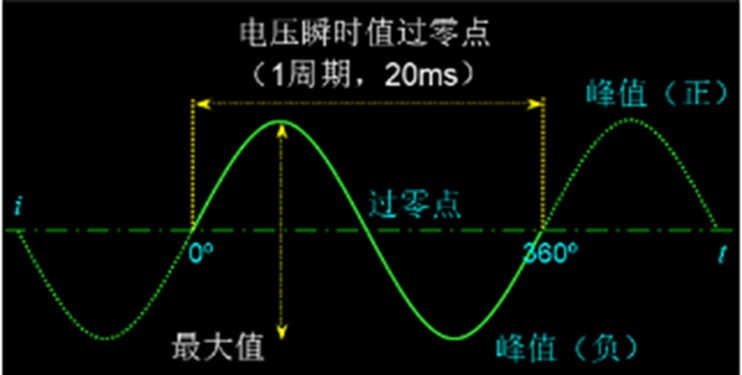

分為正峰值、負峰值及峰峰值，標準正弦波峰值為有效值的√2倍(如220V有效值對應311V峰值)。

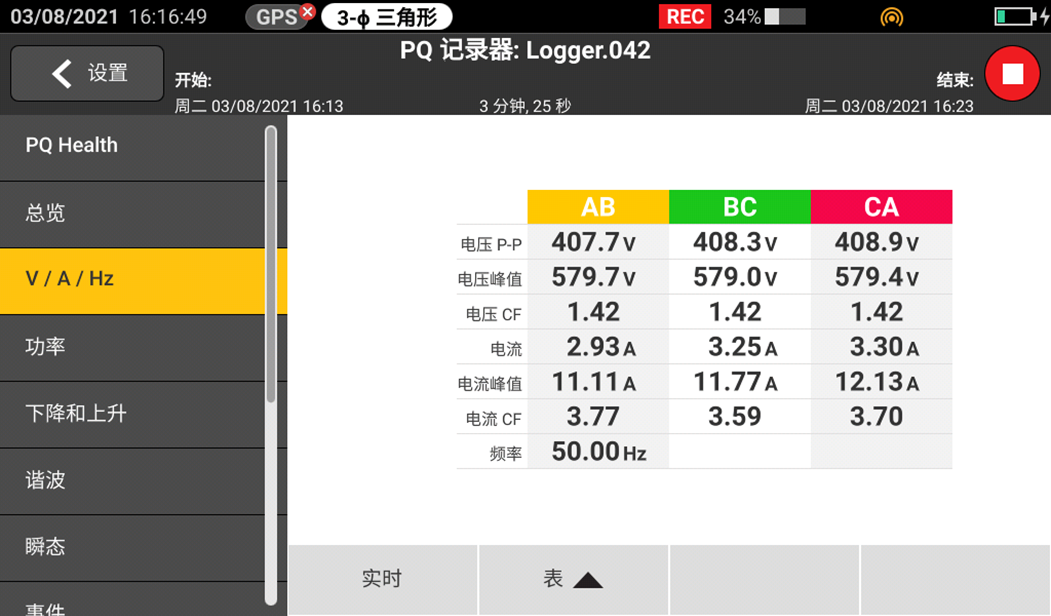

03 波形因數(CF值)

反映電壓波形尖銳程度，標準正弦波為1.414。CF值過高可能導致設備絕緣擊穿。

04 交直流分類

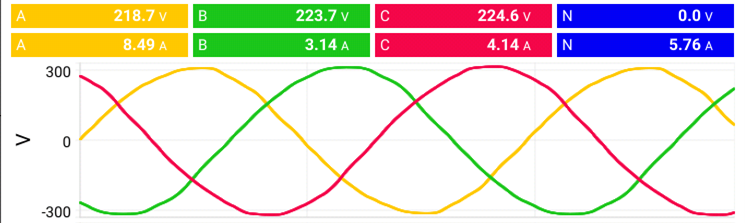

交流(AC)：交流電壓是上下均勻波動的正弦波，方向周期性變化(中國50Hz，每10ms換向一次)，電網供電以交流為主。

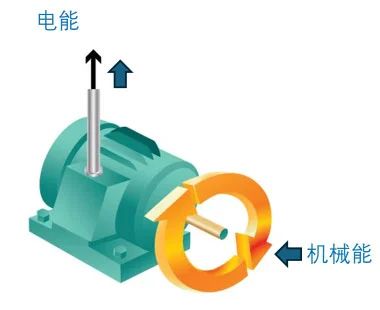

發電機將旋轉機械能轉化為電能。旋轉運動通常是由流動的水(水力發電)、風(風電場)或由天然氣、石油、煤炭(熱電廠)或核能(核電站)加熱后的水蒸汽驅動。

直流(DC)：方向恒定，多用于電池、電子設備(如手機充電器將交流轉為直流)。

例：家用AA堿性電池的電壓幅值為1.5 V，家用電源插座電壓幅值為220V。電路中的電壓越高，它“推動”更多電子做功的能力就越強。

高壓輸電可減少線路損耗(如目前最高的1000 kV線路損耗僅為500 kV的1/4。)

電壓幅值因國家會有不同。中國電網也分為不同的電壓等級，包括輸電和配電部分。

輸電電壓等級

01 特高壓(UHV)

交流特高壓：1000 kV

應用：跨區域骨干電網(如西電東送工程)，輸送距離可達1000公里以上。

案例：晉東南—南陽—荊門1000 kV特高壓交流工程，連接華北與華中電網。
