2024年，思儀科技“天衡星”4082信號/頻譜分析儀全新推出4GHz分析帶寬選件（4082-H38-4000），4082能夠在8GHz～110GHz的輸入頻率范圍內為用戶提供最高4GHz的內部分析帶寬。4082標配10MHz分析帶寬，同時提供40MHz~4GHz共7種分析帶寬選件可以選配，可滿足脈沖信號、無線通信（5GNR、WLAN等）、衛星通信、跳頻、汽車?yán)走_(dá)等寬帶信號的測試應用，下文將幫助您更好地做好帶寬選件的選型。

分析帶寬vs. 軟件功能

分析帶寬的選擇與分析功能密不可分。首先需要明確在實際測試中想要做哪些類型信號的分析，這些信號自身帶寬是多少，然后才能選擇合適的分析帶寬來進行信號分析。4082軟件功能選件中與分析帶寬相關的功能如表1所示。

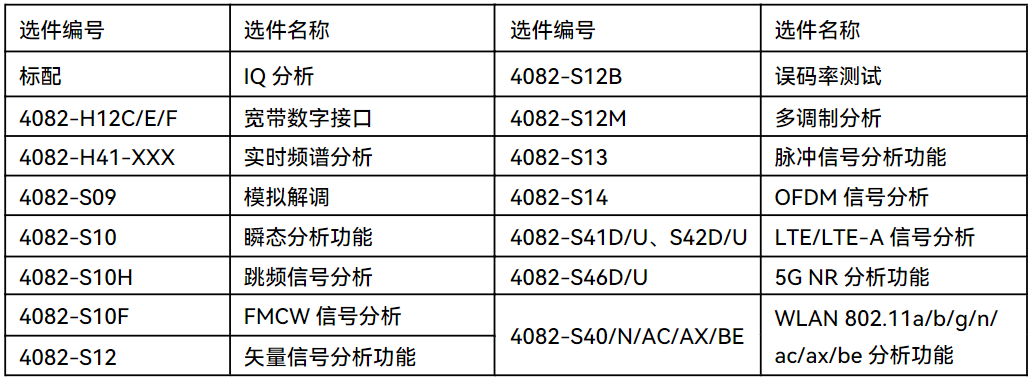

表1寬帶信號分析功能選件列表

下面通過幾個比較典型的功能應用來簡要介紹分析帶寬的正確選擇方法。

脈沖信號分析

脈沖信號的參數主要有頻率、周期、脈寬、峰值功率、上升時間等。分析脈沖信號時，到底需要多大的分析帶寬呢？脈寬決定了分析帶寬的大小，只要知道要測量的脈沖的脈寬，就能知道需要多大的分析帶寬。4082不同分析帶寬能分析的最小脈寬如表2所示，可根據實際需求進行選擇。假設有一個脈沖信號，頻率1GHz、周期10ns、脈寬5ns，通過表2可以看出，至少需要1.2GHz的分析寬帶才能精準分析該脈沖信號。

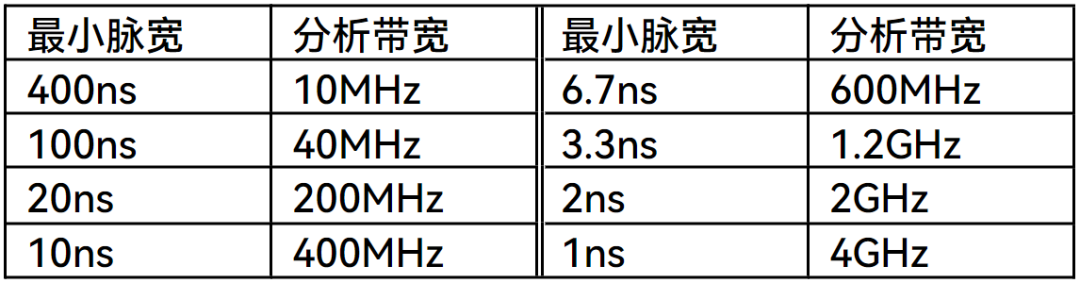

表2脈沖信號脈寬與所需分析帶寬對應表

矢量信號分析

矢量信號分析主要對PSK、FSK、QAM、ASK等單載波數字調制信號進行解調分析。矢量信號的參數除調制類型外，還有碼元速率（Symbol Rate）、濾波器類型、滾降系數等。分析帶寬與碼元速率有直接關系，通常使用的分析帶寬至少要等于碼元速率的2.5倍，才能準確分析矢量信號。假設一個信號，載波頻率1GHz、QPSK調制、根升余弦濾波器、Alpha/BT=0.35、碼元速率=100MHz，根據上述規則可知，分析帶寬至少要滿足250MHz，才能準確分析該矢量信號。

5G NR等無線通信信號分析

不同類型通信協議的無線信號的帶寬如表3所示。所以，對于無線通信信號的分析，選擇的分析帶寬必須大于等于協議類型的信號帶寬，才能滿足分析的要求。

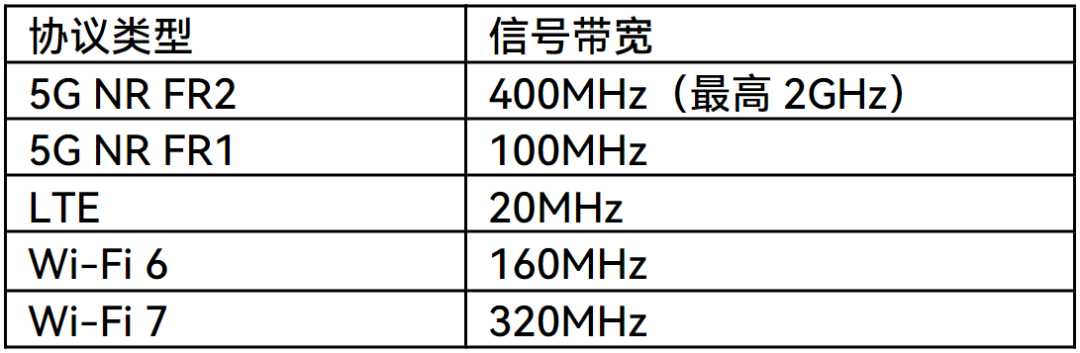

表3不同協議類型信號帶寬對應表

分析帶寬vs. 預選器

4082標配10MHz分析帶寬，可以滿足常規的調制信號的解調分析，根據實際測試信號的帶寬不同，因此需要選擇更合適的分析帶寬選件。而受頻譜儀中YTF等預選器器件的帶寬限制(4082D及以上機型)，通路中的預選器會限制整個通路的帶寬寬度，因此在選配分析帶寬選件時，必須同時選配4082-H36預選器旁路選件，才能真正達到擴展分析帶寬的目的。

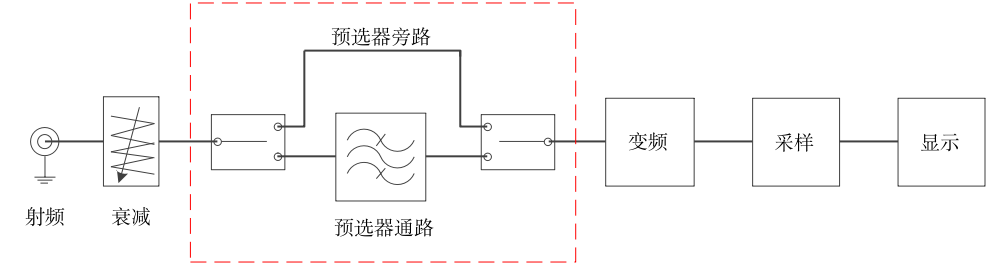

圖1 預選器旁路原理框圖

總結一下，對于寬帶信號的分析，必須選擇合適的分析帶寬。進行選型配置時需要注意兩點：（1）根據被測信號的不同類型，信號特性如脈沖寬度、碼元速率、信號帶寬等，進行恰當?shù)倪x擇。（2）對于4082D及以上機型，選擇分析帶寬選件時需同時選配預選器旁路選件（4082B不需要此配置）。
