菊水微信公眾號中先后發布了各種關于直流電源的基本知識以及產品信息、應用推文。但是對于直流電源新手來說在直流電源的單品彩頁或產品說明書中所記載的一些相關專用詞匯還是相對比較難理解。所以在這篇推文中，主要會向各位介紹一些直流電源中的常用詞匯。

恒壓與恒流模式

即使當負載發生變化而輸出電壓卻沒有變化時的狀態被稱為恒壓模式。而當負載發生變化但輸出電流沒有變化時的狀態被稱為恒流模式。其英語名稱分別為，恒壓→CV(Constant Voltage)、恒流→CC(Constant Current)。

恒壓動作

穩定化電源的輸出可用電壓(單位:V)與電流(單位:A)這兩種量來表示。著眼于其中的電壓，無論負載值如何改變，電壓都可保持一定動作的情況被稱為恒壓動作。例如：輸出電壓Eo為10V、負載RL連接了10Ω時，輸出電流Io可根據歐姆定理算出：Io＝Eo/RL＝10V/10Ω＝1A。即使當負載為1Ω，Io＝10A時或負載為0.1Ω，Io＝100A時，輸出電壓也是一直保持在10V。采取此類工作方式的物品被稱為恒壓源，像干電池與蓄電池等的物品就與恒壓源幾乎相同。

在實際的恒壓電源中，由于輸出功率有限，所以電流值會有所限制(菊水的產品可使用電流設置旋鈕來任意的設定電流限制值)。當輸出電流受到限制時，輸出電壓將會下降、并且C.V指示燈將會熄滅而轉換為CC指示燈亮燈。另外，即使降低負載電阻值直至短路，輸出電流也不會超過設定值(恒流特性)。

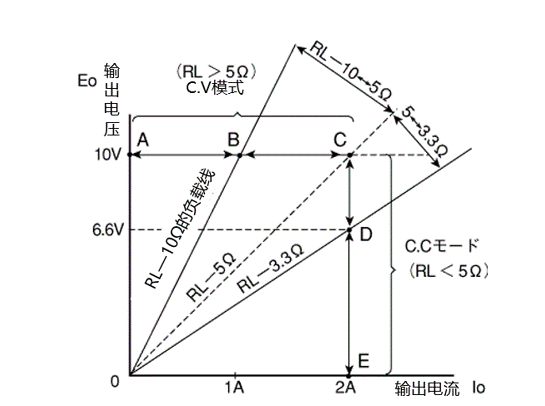

穩定化電源可以像上圖所示，從恒壓動作自動過渡至恒流動作，從而防止過電流流向負載(CV/CC自動交叉方式)。工作點可通過在圖中的動作區域標出負載線來表示。

當輸出電壓Eo＝10V、電流限制值設定為2A時，工作點位于無負載的A點。當

RL＝10Ω時，工作點將移至B點。而當RL＝5Ω時，工作點將從C點移動至D點，進入恒流范圍(C點稱為交叉點)。負載電阻為RL＝3.3Ω時，輸出電壓Eo＝Io×RL＝2A×3.3Ω＝6.6V。如果繼續降低阻抗值直至短路時，動作點將到達E點。

恒流動作

穩定化電源的輸出可用電壓(單位:V)與電流(單位:A)這兩種量來表示。著眼于其中的電流，無論負載值如何改變，電流都可保持一定動作的情況被稱為恒壓動作。

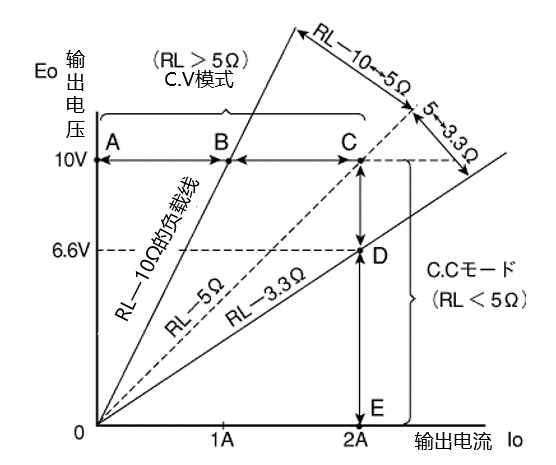

例如，將輸出電流設定為2A的恒流電源與負載RL為3.3Ω所連接時，輸出電壓Eo可通過歐姆定理算出Eo＝Io×RL＝2A×3.3Ω＝6.6V。負載為5Ω時為10V、10Ω時為20V，負載越大輸出電壓也會隨之提高，從而保持可繼續提供所設定的電流值2A。實際恒流電源的輸出電壓無法任意提高，而是會限制在一定的數值內(菊水的產品可通過電壓設定旋鈕來任意的設定這個值)。關于此特性可參考下圖。

將輸出恒流值設定為2A、限制電壓設定為10V與負載RL＝3.3Ω相連接時，動作點為D點。將電阻值增加至RL＝5Ω后，D點將移動至C點。當電阻值進一步增加至RL＝10Ω時，動作點將從C點移動至B點，進入恒壓范圍內，而輸出電流也會相應減少(不再是恒流動作)。

如果RL進一步增大并最終保持在開路狀態時，則工作點將從B點移動至A點，從而防止向負載施加10V或10V以上的電壓(可從恒流動作自動過渡至恒壓動作，從而保護負載)。如上圖所示，動作點C為交叉點。

輸出電壓穩定度(恒壓動作時)

· 電源變動：

相對交流輸入電壓的±10%(AC 90~110V)的變動，輸出電壓的變動值。

· 負載變動：

負載狀態從0~100%(無負載變?yōu)闈M載)時的輸出電壓的變動值。(但不包括瞬態)

輸出電流穩定度(恒流動作時)

· 電源變動：

相對交流輸出電壓的±10%(AC 90~100V)的變動，輸出電流的變動值。

· 負載變動：

輸出電流相對于從輸出短路狀態(電壓0V)至Max額定輸出電壓為止的負載變動的變動值。
