很多工程師都知道高速信號需要測量眼圖。那眼圖代表的是什么? 該如何分析眼圖的好與壞？以及從眼圖各種形狀上，我們能知道哪些信息呢？接下來由安泰測試Agitek為您分享：

什么是眼圖？眼圖是怎么形成的？

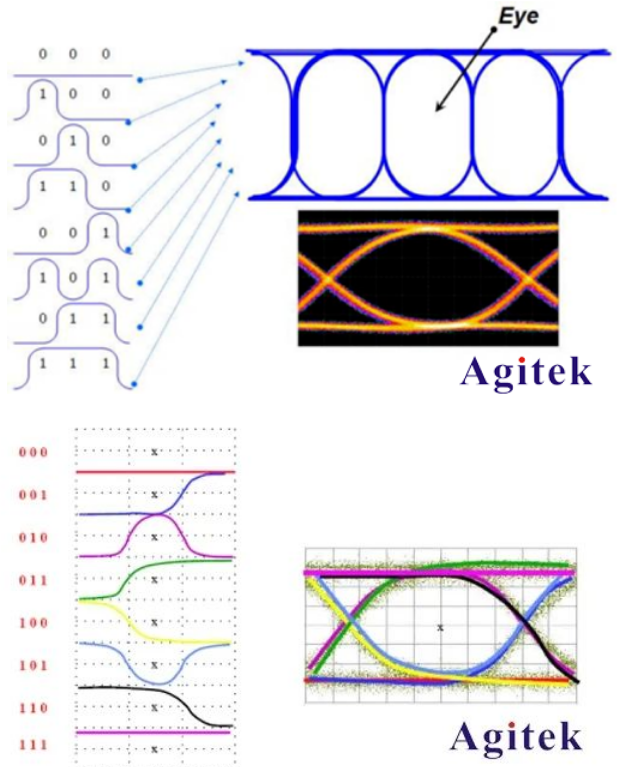

眼圖是指/為測試/傳輸信號性能/而在示波器上/觀察到/傳輸信號/信息的一種圖形，數字信號是以二進制碼0101的形式傳輸?shù)?，而示波器在余輝模式下將捕獲的波形按每3bit分別累加，簡單來說就是000至111這8種組合，000是一種波形，001是一種波形，010是一種波形，直到111共八種波形。這八種波形，一起顯示在示波器上，是一個類似眼睛的形狀，所以我們將其稱之為眼圖。

那怎么根據眼圖判斷傳輸信號的質量呢？

信號不可能每次高低電平的電壓值都保持完全一致，也不能保證每次高低電平的上升沿、下降沿都在同一時刻。那么多次信號疊加，眼圖的波形會變粗，就可以分析出它的噪聲和抖動。比如“雙眼皮”眼圖，“眼睛布滿血絲”的眼圖，都是由于信號重疊度不高產生的，說明信號的傳輸質量很不好。而信號重疊度高，漂亮的眼圖說明信號的質量比較好。

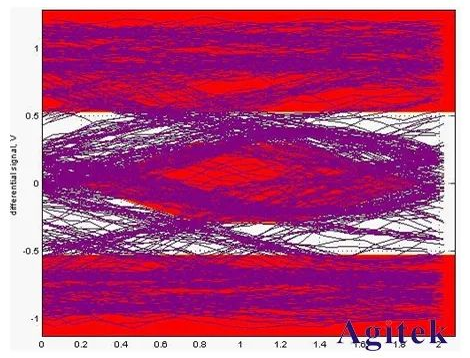

“雙眼皮”眼圖

“眼睛布滿血絲”的眼圖

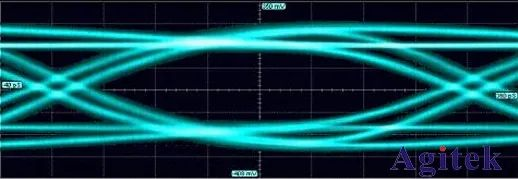

最漂亮的“眼睛”

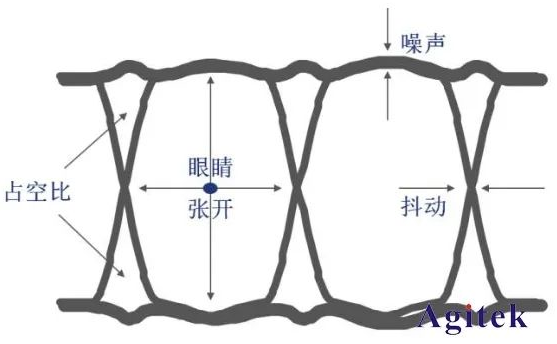

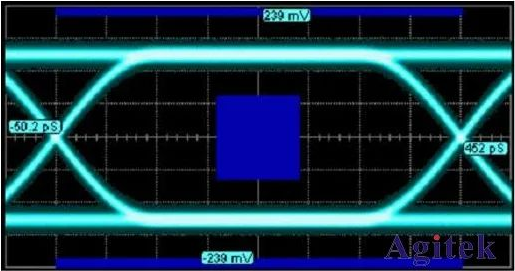

我們一般分析眼圖分析的是眼圖的眼高，眼寬，抖動，占空比等。比如眼高代表電壓的噪聲(Voltage Noise)，眼睛睜的越大，說明電壓的噪聲越??；眼寬代表時域的抖動(Jitter)，眼寬越寬，說明信號的抖動越?。谎蹐D跳變沿交叉點的上下區域代表占空比，如果上下區域比例不對稱，則代表占空比的結果可能存在問題。不同的眼圖可以反映不同的信號質量，這對于工程師分析信號質量和確認改進方向非常重要。

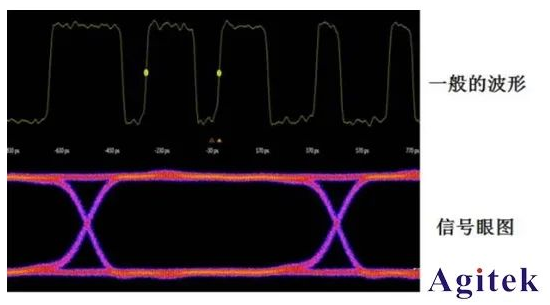

一般的波形能夠反映波形的細節，如觀察上升或者下降的邊沿、過沖、單調性等，而眼圖能夠體現信號的整體特征。

一般的波形很好，不能說明信號品質沒有問題，只能說明在某段時間信號沒有問題。眼圖很好，可以說明信號品質沒有問題，因?yàn)檠蹐D可以代表整體。

通過示波器如何測量眼圖？

泰克的新6系示波器MSO64B，帶寬10GHz，采樣率50GS/s，下面使用該示波器測電路板上的RS232，也就是我們常說的串口通訊的眼圖。

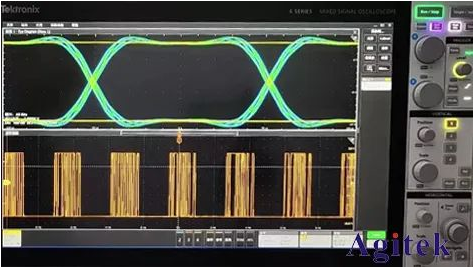

首先按Atuoset，讓波形處于最合適的位置，然后打開水平菜單，將采樣率設置為50GS/s，存儲深度設置為5M，然后打開眼圖測試功能，我們可以添加眼高/眼寬/占空比等測量。

如果要將測試結果生成列表，打開列表功能，點擊添加，左邊就有抖動的測試結果；

如果將抖動的結果生成報告，點擊file-save as-report-選擇pdf或者mht格式，點擊保存且查看一下保存的文檔。
