示波器觀察波形有三種視圖模式，分別是YT模式、滾動模式、XY模式，雖然多數情況使用YT模式即可，但滾動模式和XY模式如何使用呢?各個模式有什么樣的優缺點?

示波器可通過各種各樣的視圖模式來觀察波形，有YT模式、滾動模式、XY模式，YT模式又可以進一步細分為普通、單/雙ZOOM顯示模式、插值模式，觀察信號時，應選擇哪一種模式才最合適，不同的模式之間又有什么關聯?這里以ZDS3000/4000 Plus系列示波器為例，帶您詳細深入探討，各個模式顯示的方式，優點與缺點，幫您快速準確地找到合適的模式來觀察信號。

一、YT模式

YT模式是示波器中最常見的，其坐標系Y軸為通道輸入信號，上正下負，參考地為零點，X軸為時間，左負右正，觸發點為零點。YT模式還可進一步細分為普通、滾動、單/雙ZOOM、插值模式，下面將重點介紹最常用的普通模式。

YT模式最常見的是普通模式，示波器一般工作在此模式下，其特點如下：采樣是分次且獨立的，采樣之間存在死區，可設置觸發條件，波形在采樣完成后輸出，對于周期信號一般可以穩定顯示。

優點：適用于觀察周期性信號，眼圖，低概率的異常信號，可對數據進行強大的處理，如測量、解碼等，是最常用的示波模式，界面如圖1所示。

缺點：采樣之間有死區，會丟失一定的數據，有時可能是致命的。當水平時基較大時，波形刷新較慢，因?yàn)椴蓸訒r(shí)間變長了。

圖1 普通模式下的測量、解碼圖

二、滾動模式

滾動模式在測量低頻信號時可以實時觀察信號是否存在異常，了解信號的特征和變化趨勢，如頻率、幅值、脈寬等。滾動模式的特點是采集到的波形從右往左滾動顯示。

對于ZDS3000/4000 Plus系列的示波器來說，有兩種打開滾動模式的方式：

(1)按下示波器面板上的【Acquire】鍵，將【滾動模式】打開即可。

(2)按下示波器面板上的【Acquire】鍵，將【自動滾動】打開，當水平時基檔位至50ms/div及以上時自動進入滾動模式。

優點：采樣實時顯示，沒有死區，不會丟失數據。但應注意到，采樣率過低也會導致采到的數據沒有意義，所以選擇深存儲示波器是至關重要的，深存儲波形不失真如圖2所示，完美重建。

缺點：波形無法穩定顯示，沒有觸發的概念，不能自動識別低概率信號。

小提示：為什么滾動模式下，波形是從右往左滾動顯示的呢(如圖3所示)。

因?yàn)閅T模式定義的時間軸是左負右正(左側為舊數據右側為新數據)，那么新采集的數據必然是從右側增加，舊的數據則從左側移出屏外，所以就形成了從右往左滾動顯示。

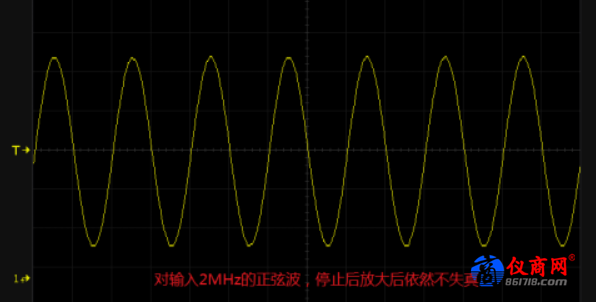

圖2 滾動放大不失真波形圖

圖3 滾動模式下波形從右往左顯示圖

三、XY視圖模式

XY視圖模式是將時基關閉，而使用另外一個通道的輸入作為水平信號，以便觀察這兩個信號的關系，這種圖形稱為李薩如圖形。該模式最明顯的特點是將YT模式的電壓-時間顯示更改為電壓-電壓顯示，例如測試信號經過一個電路網絡產生的相位變化可以使用XY視圖模式。

該模式在現代數學示波器中，已漸漸弱化，因?yàn)樵摲椒ǖ闹荒茉u估出一個大概值，誤差較大，而數學示波器提供的強大測量功能，可直接得出精確的結果。
