電流紋波測試

隨著電動車的普及，直流充電樁成為電動車充電設施的關鍵組成部分。為了保障電動車充電的安全性和兼容性，電流紋波測試逐漸成為直流充電樁開發中的重要環節。

電流紋波是指直流輸出電流中包含的周期性或隨機性的波動。直流充電樁輸出電流中的紋波可能源于開關電源、控制電路或其他電磁干擾。

如果紋波超出規定范圍，可能對電動車電池系統產生以下不良影響：

■ 加速電池老化：過大的紋波電流會導致電池內化學反應不均勻，進而加速電池容量的衰減。

■ 引發安全隱患：嚴重的紋波可能導致電池熱失控或損壞，威脅用戶安全。

■ 影響用戶體驗：紋波過大會使充電過程中車輛報警或充電效率下降，降低用戶對產品的信賴。

為了規避上述風險，電流紋波測試成為了充電樁開發中的關鍵環節之一。測試的具體要求通常遵循相關標準。以某國際標準為例，電流紋波測試的要求如下：

測試場景：在充電樁最大額定功率和最大額定電流的情況下，測試輸出電流的紋波。

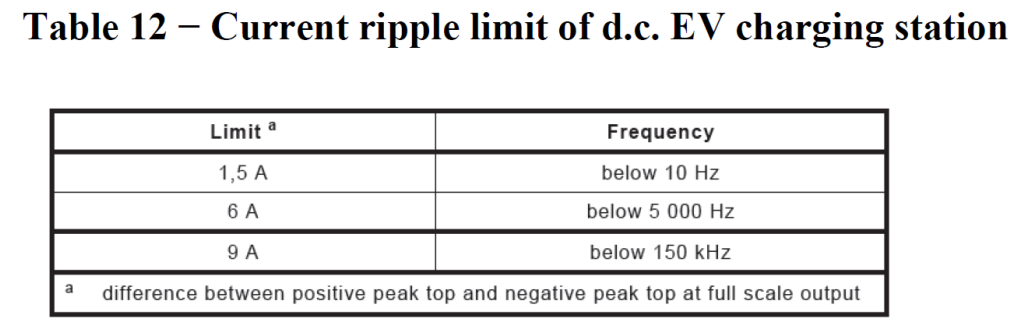

限值范圍：

對于以上紋波測試，濾波器是控制電流紋波的關鍵組件，其性能直接影響測試結果。主要有：

截止頻率：濾波器的截止頻率決定其在不同頻率范圍的衰減效果。

濾波器類型：主要有低通、高通和帶通濾波器。

頻響特性：常見的濾波器頻響特性包括巴特沃斯、切比雪夫和貝塞爾。

高性能示波器的助力

在電流紋波測試中，泰克4/5/6系MSO示波器能夠顯著提升測試效率與準確性。其優勢包括：

?  1. 支持任意濾波器設計：泰克示波器支持通過數學工具添加低通、高通或帶通濾波器，允許用戶模擬不同的截止頻率和頻響特性。

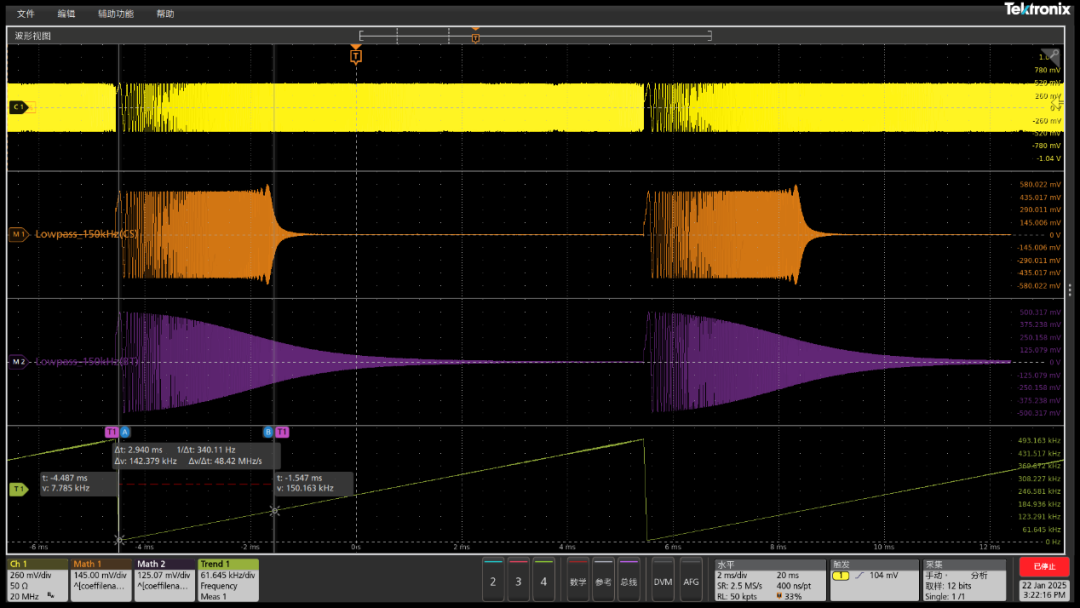

圖：不同頻響特性的低通濾波器測試結果

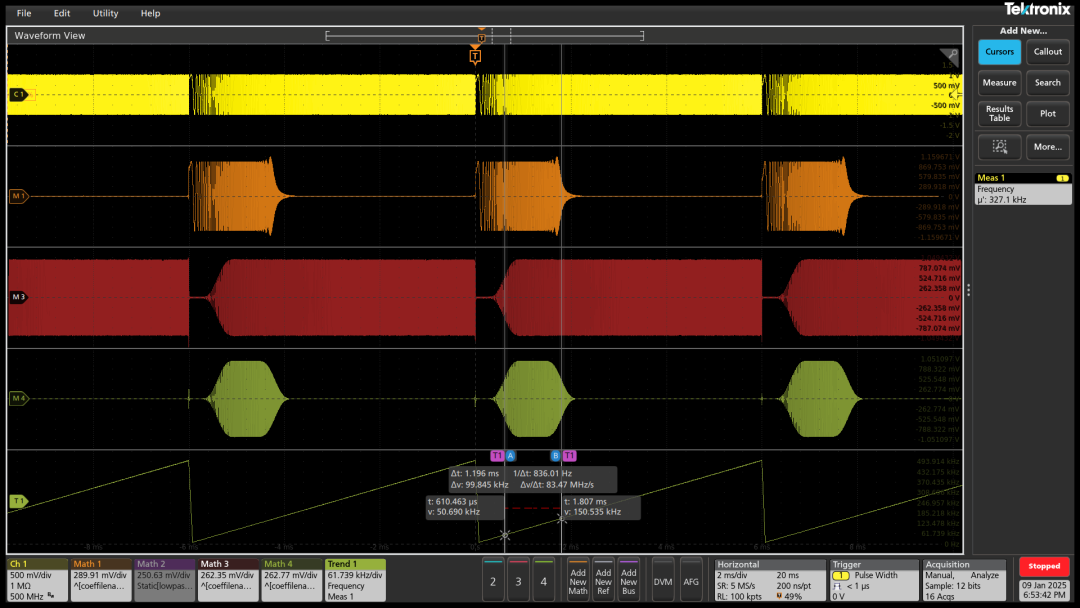

?  2. 多通道濾波與實時顯示：示波器可同時顯示多個濾波后的信號結果，便于工程師對不同頻段的紋波進行詳細分析。

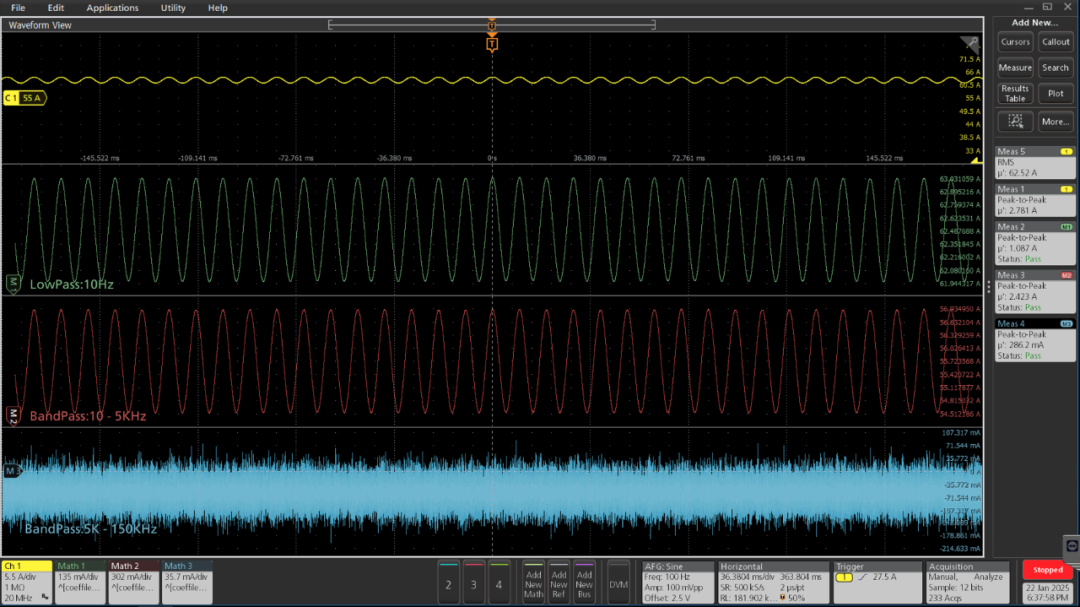

圖：同時顯示應用不同濾波器的結果

?  3. 自動化通過/失敗判斷：示波器允許用戶設置測試條件（如紋波限值和頻率范圍），設備會自動進行紋波超標判斷并輸出通過/失敗結論，并支持一鍵導出測試報告，大大節省了人工分析時間。

圖：自動執行通過/失敗測試

總結

電流紋波測試是充電樁開發中的重要環節，它直接關系到產品的安全性、可靠性以及市場競爭力。通過借助泰克4/5/6系MSO示波器的濾波功能，開發人員可以高效地完成測試并驗證產品合規性，助力產品快速上市。
