01 引言
新能源汽車產業迅猛發展，充電樁作為其關鍵配套設施，建設備受國家政策支持，因此國家已提出了加快充電基礎設施建設的明確要求與目標。
截至2024年9月底，全國電動汽車充電設施總量達1143.3萬臺，同比增長近50%。從增量情況看，2024年1至9月，我國電動汽車充電設施新增283.7萬臺，月均新增31.5萬臺。
充電樁現場檢定意義重大，關乎確保充電樁質量與安全、提升充電效率、滿足行業監管需求、推動行業可持續發展以及增強公眾信任度等諸多方面。而充電樁的現場檢定需依靠交直流充電樁現場校驗儀來完成，對該校驗儀進行檢定，能確保其自身測量的準確性，從而保證充電樁檢測結果的可靠，這對于評估充電樁的充電效率、安全性以及兼容性等至關重要。
02 充電樁現場校驗儀概述
1、工作原理
充電樁現場校驗儀通過測量充電樁的電壓、電流、功率、電能等電氣參數，來判斷其性能狀態。
這些測量數據是評估充電樁充電效率、穩定性和安全性的重要依據。同時，它還會對測量數據進行處理和分析，通過與預設閾值的比較，診斷出充電樁可能存在的故障。
2、關鍵功能點
交直流電能測量：準確度滿足1級和2級充電樁（機）現場檢定要求。
直流紋波測量：精確測量并顯示直流輸出中的交流紋波成分，這對于評估充電機的穩定性至關重要。
諧波測量：用于供電電能質量差而造成充電樁無法充電、充電時斷時續、突然異常停止充電等各種場合，快速排查故障。
電量波形顯示：實時顯示并記錄充電過程中的電壓、電流、功率和電能波形，幫助用戶直觀了解充電過程，診斷潛在問題。
環境溫度測量：內置的測溫傳感器能夠準確測量現場環境溫度，并據此對測量結果進行必要的修正，以提高測量精度。
時鐘校驗功能：內置的GPS時鐘模塊確保設備時間準確，并能與充電機的北京時間進行對時，便于時間同步和數據記錄。
充電樁現場校驗儀通過精確測量和分析充電樁的電氣參數，結合多種功能和特點，能夠全面評估充電樁的性能、安全性和互操作性。
03 充電樁現場校驗儀涉及的檢定規程

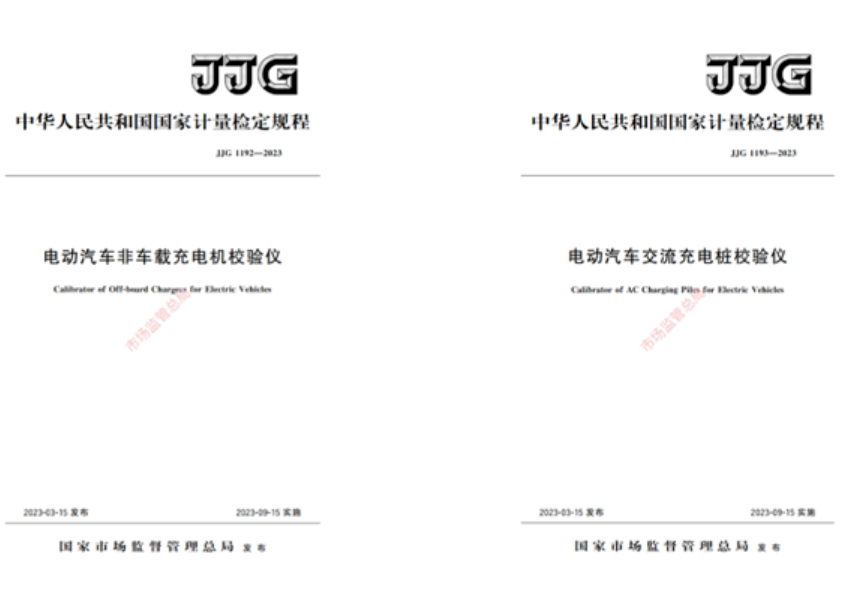

1、JJG 1192 - 2023《電動汽車非車載充電機校驗儀》
適用范圍：適用于電動汽車非車載充電機校驗儀的首次檢定、后續檢定、使用中檢查。
檢定項目：外觀及通電檢查、交流耐電壓、電能誤差、極限工作誤差、電能測量重復性、監視單元示值誤差、時鐘時刻誤差。
2、JJG 1193 - 2023《電動汽車交流充電樁校驗儀》
適用范圍：適用于電動汽車交流充電樁校驗儀的首次檢定、后續檢定、使用中檢查。
檢定項目：外觀及通電檢查、絕緣電阻、交流耐電壓、電能誤差、極限工作誤差、電能測量重復性、監視單元示值誤差、時鐘時刻誤差。
04 福祿克充電樁現場校驗儀檢定解決方案
在做好充電樁現場校驗儀的檢定工作方面，選擇適配的校準儀器顯得尤為關鍵。福祿克公司作為全球知名的儀器制造企業，為用戶精心打造了一套完備的解決方案：
借助多產品校準器5560A，能夠完成對現場校驗儀的直流電壓（DCV）、交流電壓（ACV）以及直流電能等項目的檢定，同時還可對諸如AUX V、AUX I、CC1、CC2電壓、紋波等輔助項目開展檢定工作。
