如前所述，窗口可能會對有效分辨率產生不利影響。為了獲取最佳分辨率，可以在頻域中使用矩形窗。分辨率越高，上升時間越快。這樣做的代價是會有較大的旁瓣，從而產生較大的振鈴。當辨別DUT上的多個反射點時，旁瓣就是個問題了。在這些情況下，低旁瓣窗口功能是比較理想的。如果DUT在頻帶邊緣具有小的反射，例如測量末端接上負載的空氣線，此時應該選擇使用更高的分辨率。圖4是利用矩形窗和相關旁瓣的測量結果。

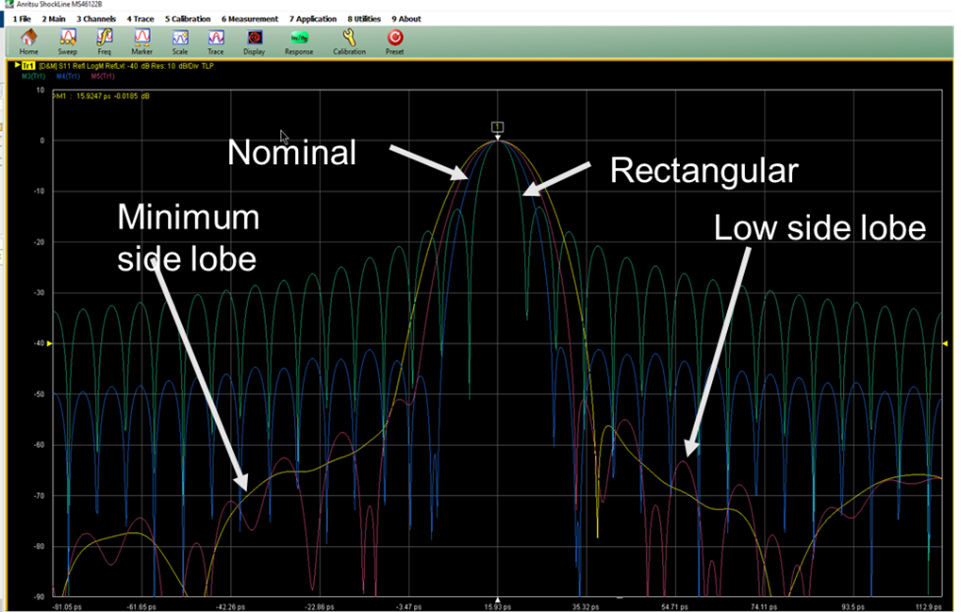

圖4.利用矩形窗提高分辨率，凸顯測量結果

VNA中的時域門控功能

測量阻抗的另一個有效工具是門控功能。時域門本質上是時域中的濾波器，用于去除特定的不連續性，例如測試夾具、電纜或連接器。去除任何不連續后，可以對微波電路的性能進行更準確的測量。某些VNA允許用戶輕松控制不同的門控功能及其寬度，以觀察門控頻率響應以及時間門控響應。

由于在測量中排除了不必要的影響，因此消除了頻域響應中的誤差或紋波。就像在窗口中一樣，VNA需要提供門函數選擇，以便用戶可以在分辨率與波紋之間選擇最佳的平衡。

在時域響應中乘以門控窗口函數，并通過離散傅里葉變換將其轉換到頻域，可以更詳細地查看和分析門控頻率響應或阻抗。

總結

在高頻PCB設計中，VNA能夠以高精度和重復性經濟高效地測量阻抗。某些功能，包括窗口功能和時域門控，更是工程師進行詳細設計分析的利器。

作者：Anritsu Company

翻譯：袁彬彬，安立公司高級工程師
