作者：Yoshihide Goto, Akihisa Kumaki, Takashi Nakano | Anritsu

一、介紹

藍牙技術被廣泛用于短距離無線設備上，例如耳機、音箱、智能手表等。自從1998年制定了第一個標準以來，藍牙應用范圍就不斷擴大，不僅包括數據傳輸，還開發出距離檢測、測向等應用。

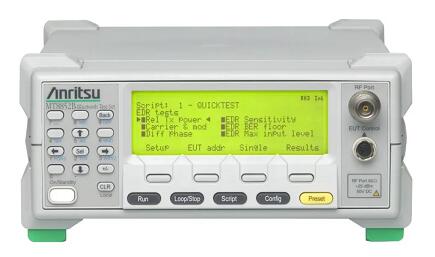

當前藍牙技術的應用變得更廣泛，而且圍繞連接測試和認證測試也發展到了一個大型生態系統，以確保藍牙設備之間的出色互連。安立公司于1999年成為藍牙聯盟成員，并從那時起積極參與新標準的引入和互連測試。MT8852B藍牙測試儀（以下簡稱MT8852B）是基于這些活動獲得的經驗而開發的，是確保藍牙硬件性能的射頻測試環境中不可替代的工具，它既可用于評估正在開發的產品，也可用于產品的生產制造中。

MT8852B具有在射頻測試中控制藍牙設備的功能，是配置獨立測量環境的理想選擇。本文的第二部分將重點介紹其在藍牙測向的新功能。

二、藍牙低功耗的演進

第一個藍牙標準涵蓋了針對電話耳機這類設備的基本速率（BR），速率為1 Mbps，隨后擴展為增強型數據速率（EDR），支持更快的數據速率（2和3 Mbps），以滿足例如音樂傳輸這樣需要支持更高的速率的應用。隨后發布藍牙低功耗 BLE（1 Mbps）標準，以降低其功耗延長電池，而不像例如移動手機和無線LAN在內的無線系統的目的是為了更高的速率。

2.1 什么是藍牙低功耗

與BR和EDR規范相比，藍牙低功耗規范進行了簡化，旨在通過采用靈活控制通信時序的配置來降低功耗。因此，溫度傳感器等遠程設備僅使用一個小的紐扣電池即可運行數年。此外，增加同時連接的設備來支持mesh網絡聚合。

2.2 藍牙低功耗在物理層的優勢

藍牙低功耗物理層標準使用與基本速率相同的GFSK調制方法，其主要目標是擴展物理層相關功能，同時最大限度地減少硬件修改。表1列出部分藍牙低功耗物理層規范和特點。

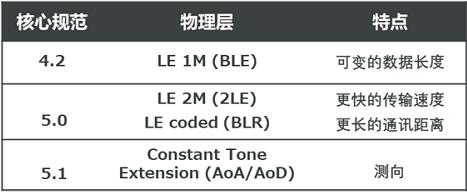

表 1  藍牙標準的物理層特點

對于不同的低功耗標準還有不同的物理層數據包格式，如圖1所示。

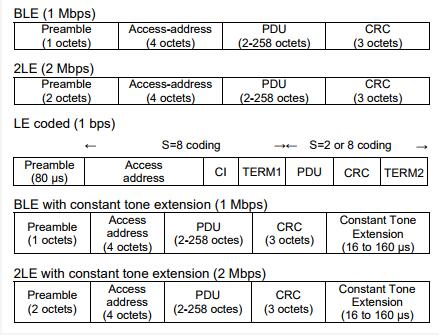

圖 1     低功耗物理層數據包格式

2LE標準將傳輸速率從 1 Mbps提高到 2 Mbps，同時沿用BLE數據包格式，不包括Preamble。但是，Preamble長度的比特?cái)?shù)翻倍到2個八位字節，為的是與時間長度一樣，確保檢測到物理層的類型。

LE標準是將數據編碼到2倍長度或8倍長度（不包括Preamble）來獲得編碼增益，以實現更遠距離傳輸。這里的Preamble要比BLE下的Preamble長10倍，以確保在低電量下也能維持同步。

測向（Direction Finding）在正常的BLE和2LE數據包的末尾附加一個稱為恒定音調擴展的連續信號（通過相對于載波頻率+1MHz上發送連續位1的未調制信號）。（圖 2 所示）

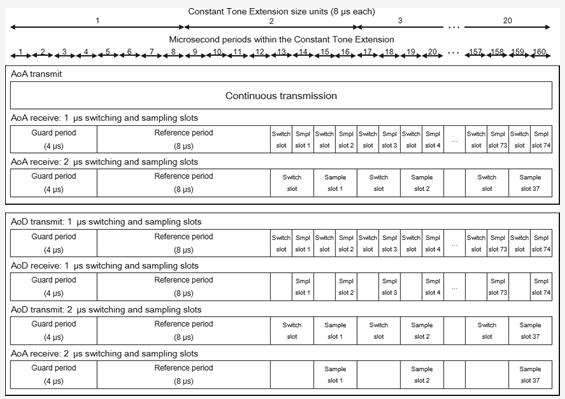

圖 2   恒音擴展（CTE）結構

2.3 測向

藍牙的測向是通過Tx或Rx天線陣列中的一個和其他單天線的組合來實現的。當發送（或接收）恒定音調擴展時，在天線陣列的一側將使用時間共享。天線以恒定的時間間隔依次切換。（圖 6 和 7 所示）

單天線側僅使用傳統的物理層來發送或接收信號，通過使用原始未修改的硬件來幫助降低成本。此外，通過在多個位置進行測向可以實現室內位置檢測等技術。

測向架構
