前言

3GPP TS 38.521系列規范定義了5G終端射頻一致性測試要求，所有5G終端在研發、制造與認證階段都需要按照38.521規范的測試要求進行相應的測試才能確保其正常工作。

本文針對TS 38.521-1規范（FR1頻段的SA模式下）的6.3.3.2 General ON/OFF time mask（通用開關時間模板）測試用例進行深入解讀，以便相關測試人員更好理解。

測試目的

6.3.3.2測試例是為了驗證終端發射開功率和發射關功率的切換時間是否處于協議規范的“上下限”范圍內；錯誤發射功率的增加會對其他信道產生干擾，也有可能增加上行鏈路中的發射錯誤。

所以需要保證發射開功率和發射關功率的切換時間處于協議定義的上下限內，該上下限由3GPP組織共同協商，具體標準由3GPP組員共同決策后最終制定，并以文檔形式發布。

最低合規要求

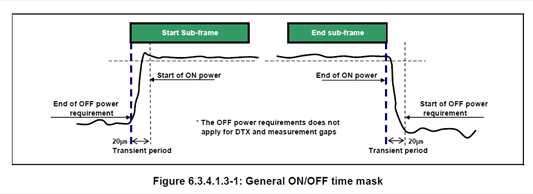

LTE：

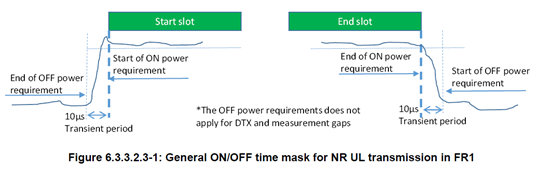

5G NR：

通過對比LTE和NR的最低合規要求總結出以下幾點：

①測試周期由sub-frame縮小為slot，說明5G對UE的控制能力要求更高了。

②切換時間縮短了，由20μs縮短為10μs，說明5G對低時延的要求更高了。

③開始計算周期的位置不同了，LTE是從End of OFF power requirement的時候開始計算，NR是從Start of ON power requirement的時候開始計算。因為單個slot要不然是上行，要不然是下行，但是sub-frame中上下行slot中間存在保護間隔GP。

④開始時間模板考察的是UE開關功率的發射時間，但最終的測試要求的單位是dBm，因為對于OFF POWER來講過早的開功率和過晚的關功率，對應時間點的功率會偏大。

⑤“The OFFpower requirements does not apply for DTX and measurement gaps”意味著OFF POWER的測試要求，是要求End of OFF power requirement之前和Start of ON power requirement之后所有的時間的功率均要滿足協議要求，但并不包含Transient period。

測試描述

﹒測試條件包括環境條件（電壓&溫度）、測試頻段、測試信道，帶寬以及子載波間隔信息）。

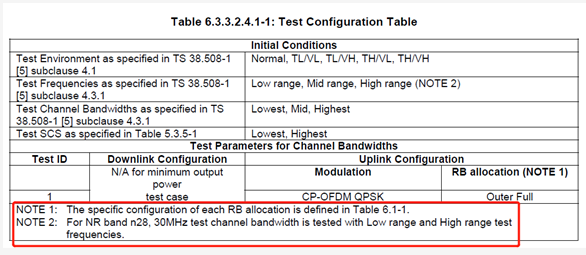

﹒該項測試需要遍歷電壓、溫度，信道，帶寬以及子載波間隔；如下圖所示，每個測試條件規范都會指明具體出處。

﹒Test ID 是規范定義的測試場景編號；如下圖所示，TS 38.521-1的6.3.3.2章節定義了場景 (Test ID1)。

﹒Downlink & Uplink Configuration 定義了每個Test ID測試時上下行配置信息

注：Downlink Configuration 協議定義為：“N/A” 能否理解為不作要求。

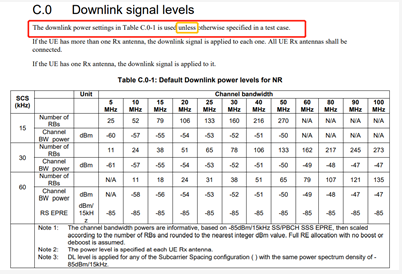

此時應遵循下表Default下行配置進行RB數量以及小區電平等參數設置

﹒Note解析（如下圖）：

Note1：RB位置出處，詳情請參考Table 6.1-1章節
