在上期文章《RIGOL技術站 | 示波器的觸發功能》一文中，小編介紹了示波器觸發的原理、概念、重要性等知識，對示波器的觸發功能有了初步的了解和認識。本篇文章小編將繼續為大家介紹模擬觸發、數字觸發及數字觸發的幾種不同類型，充分了解示波器的觸發功能，以便在測量的過程中更好地幫助工程師！

01、觸發的實現

數字示波器主要由以下幾個部分組成：

· AFE模擬前端電路：主要包括衰減器和放大器，用于信號調理；

· ADC模數轉換器：將探測的模擬信號轉換為數字域處理信號；

· Trigger觸發單元：將捕獲用戶設置的觸發事件；

· Timebase時基：控制采樣時間，觸發位置處理；

· 波形數據處理：完成數字波形的采樣，獲取，存儲和數據處理；

· 顯示處理：完成波形繪制，波形相關的運算，分析等功能。

數字示波器的觸發也存在模擬觸發和數字觸發兩類，數字觸發與模擬觸發最主要的差異在于觸發數據的來源不同：

· 模擬觸發的數據來自模擬前端，因此觸發單元處理的是模擬信號；

· 而數字觸發的數據來自模數轉換器ADC，觸發單元處理的是經過ADC量化處理后的數字信號。

模擬觸發和數字觸發由于數據來源和類型不同，因此處理原理也就有差異。其基本的原理框圖如下：

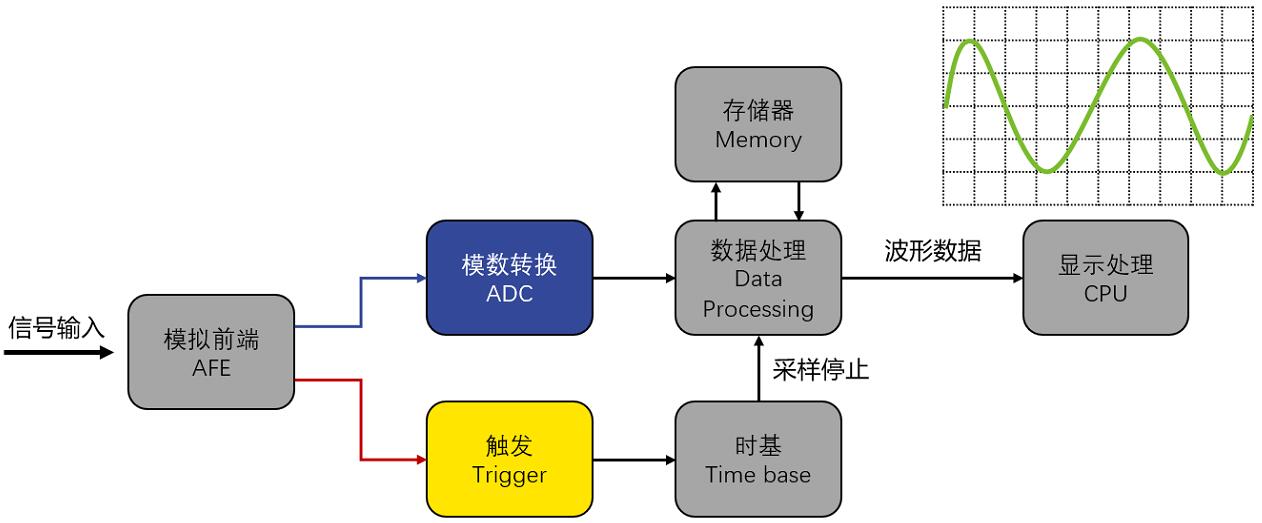

▲數字示波器-模擬觸發

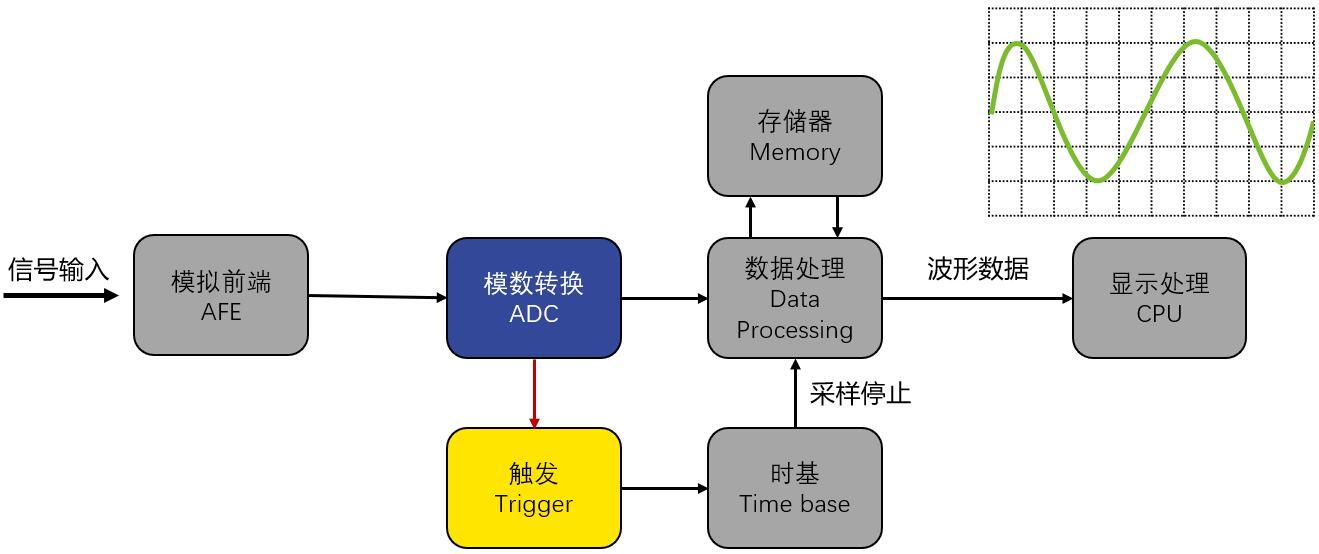

▲數字示波器-數字觸發

模擬觸發

模擬觸發有一些不足之處，其中觸發抖動是影響觸發穩定度的重要因素。下圖是一個模擬觸發系統觸發波形的典型效果，從圖中我們可以看到，由于信號觸發位置不固定，存在觸發抖動。

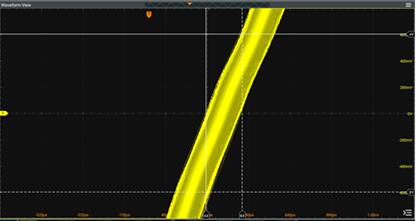

▲模擬觸發系統觸發波形

造成模擬觸發系統存在抖動的原因，主要有以下3個因素：

· 路徑誤差

在“數字示波器-模擬觸發”框圖中，可以看到被測信號經過了采樣和觸發兩條路徑，路徑上的噪聲干擾和延遲抖動存在差異。因此ADC得到的數據和觸發單元得到的數據存在差異；

· 量化誤差

由于ADC模數轉換器固有的量化誤差和采樣失真，會使得ADC轉換后的數據和真實數據存在偏差；

· 比較器誤差

在模擬觸發中，信號與比較器比較門限進行比較，由于模擬器件的特性，無法給出精確的邊沿時刻。

因此，模擬觸發輸出的觸發信號無法精確地指示ADC采樣后的數據的觸發位置，最終在顯示波形時，表現為波形觸發位置抖動，如下圖所示：

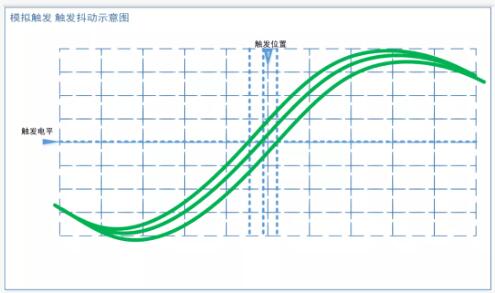

▲模擬觸發-觸發抖動示意圖

數字觸發

與模擬觸發不同，數字觸發的觸發數據直接使用ADC采樣后的數據，因此，采樣和觸發單元處理的是相同的數據。數字觸發技術使用數字信號處理方法進行觸發比較和位置測定，可以精確地捕獲觸發事件，并輸出精細的觸發位置。下面介紹幾種常見的數字觸發技術。

邊沿觸發
