示波器是以圖形方式顯示變化的電壓信號的電子測量?jī)x器，通常是一個或多個信號隨時間變化的二維圖像，被譽為“電子工程師的眼睛”。如果要穩定觀察、顯示示波器波形，捕獲特點信號事件，觸發(Trigger)則是關鍵因素。所以充分理解觸發的概念、原理以及設置方法是有效使用示波器的前提。

自20多年前RIGOL誕生以來，RIGOL示波器也從最初的模擬觸發轉向全面數字觸發，示波器觸發功能不斷豐富和增強。本文將和大家一起探究示波器的“觸發”的來龍去脈——

01、什么是觸發？

觸發是按照需求設置一定的電壓幅值、時間、波形變化率等方面的條件，當波形數據流中的某一個波形滿足設定條件時，示波器實時捕獲該波形和其相鄰部分，并顯示在屏幕上。只有穩定的觸發才能有穩定的顯示。觸發也是發現問題之后定位問題的最重要手段，善于使用觸發能輕松定位出您想尋找的信號。

02、觸發的兩個關鍵參數

示波器從誕生開始經歷了模擬示波器和數字示波器兩個主要階段。模擬示波器中的觸發系統是我們了解觸發相關內容很好的起點。那我們從模擬觸發基本概念中最主要的比較器電路開始。

單限比較器

只有一個參考電平，且參考電平為GND（0電平）的簡單比較器，被稱為單限比較器。如下圖所示：

▲典型單限比較器示意圖

當單限比較器的輸入信號大于參考電平，則輸出正"﹢"，否則輸出負"﹣"，這個參考電平就是觸發功能中的關鍵參數“觸發電平”。

Vo = -Vsat   @ Vi < Vt

Vo = 0        @Vi = Vt

Vo = +Vsat  @Vi > Vt

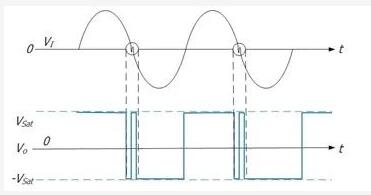

但是由于單限比較器只有一個觸發電平作為臨界電壓，所以輸入信號的波動或噪聲產生多次穿越臨界電壓的情況，會導致誤觸發，使輸出產生不正確的轉換。

為解決誤觸發的問題，就需要使用遲滯比較器。

遲滯比較器

在單限電壓比較器的基礎上引入正反饋網絡，就組成了具有雙門限值的遲滯比較器，如下圖所示。

▲遲滯比較器示意圖

遲滯比較器具有兩個參考電平作為觸發電平，VTH和VTL。當輸入電壓高于VTH時，比較器輸出高電平，當輸入電壓低于VTL時比較器輸出低電平，當輸入電壓在VTH和VTL兩者之間時，則保持原來的輸出不變。

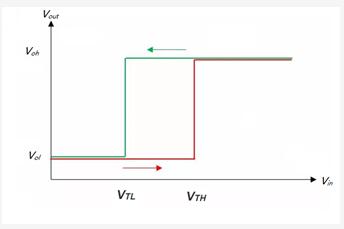

▲遲滯比較器的輸入輸出特征圖

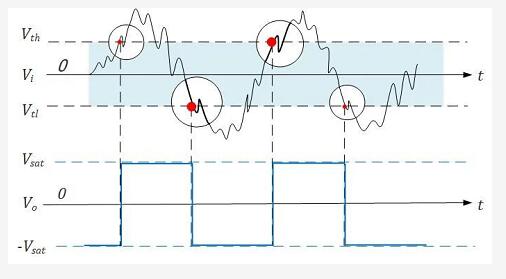

遲滯比較器解決了輸入信號的波動或噪聲導致誤觸發的問題。遲滯比較器兩個比較電平VTH和VTL之間形成“遲滯區間”，由于遲滯區間的存在，輸入波形噪聲和毛刺導致多次穿越臨界電壓的情況下，仍能維持輸出信號的穩定，如下圖所示：

▲遲滯區間

遲滯區間區間越大對噪聲的抑制能力越強，反之則越小。但遲滯區間并不是越大越好，會導致觸發遲鈍，對信號的變化不敏感。這就是在觸發系統中另一個關鍵參數“觸發靈敏度”，觸發靈敏度體現了觸發對信號噪聲的敏感程度。
