自2021年4月23日發貨至今，DG70000以其優異的產品表現得到了用戶的廣泛認可，優越的產品性能與實用的產品功能為用戶解決了一個又一個測試難題。這款A(yù)WG基于RIGOL的自研平臺SiFi® III構建而成，可以支持100Sa/s~5GSa/s（內插時最高為12GSa/s）任意可變采樣率、5GHz模擬帶寬、16bit垂直分辨率，以其優異的信號質量，滿足工程師們?cè)诹孔佑?jì)算、復雜電磁場景模擬、高速端口接收測試等眾多場景下的測試需求。

往期《高質量波形發生器必備技能：高級序列 》及《AWG的兩大利器：實數和復數模式》技術文章，對DG70000的高級序列模式與實數和復數模式兩大突出功能進行了詳細的介紹，本次小編將帶您從更多維度認識這款高端AWG！

DG70000究竟好在哪里？下面將帶你從產品性能到功能深度了解DG70000的出彩之處。

一、性能卓越，真實可靠

1、高采樣率

DG70000的采樣率最高可達12GSa/s（內插），極大地拓寬機器的最大輸出信號頻率范圍，使信號發生器具備了更高頻信號的輸出能力。同時，基于RIGOL自研的第三代波形發生器技術平臺——SiFi® III，DG70000實現了100Sa/s ~ 12GSa/s（內插）的可變采樣率范圍，為實際測量中長時間信號輸出等應用場景提供了可靠的技術基礎。

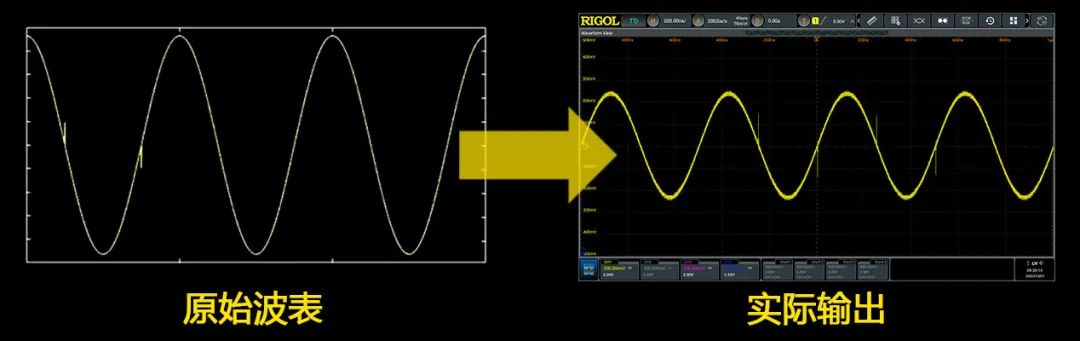

圖1-1 毛刺信號無失真輸出效果

2、高帶寬

DG70000的最高輸出頻率為5GHz，提供最高1.5GHz的調制帶寬輸出，基本滿足絕大多數通信協議的測試測量需求，助力用戶更從容地應對通信測試領域的挑戰。

圖1-2 5GHz帶寬掃頻輸出動態效果

3、高分辨率

此外，DG70000的垂直分辨率達到16 Bit，提供16倍于12 Bit垂直分辨率信號發生器的電壓量化精細度，使輸出信號更接近于真實波形，為研發人員提供更好的激勵測試條件。

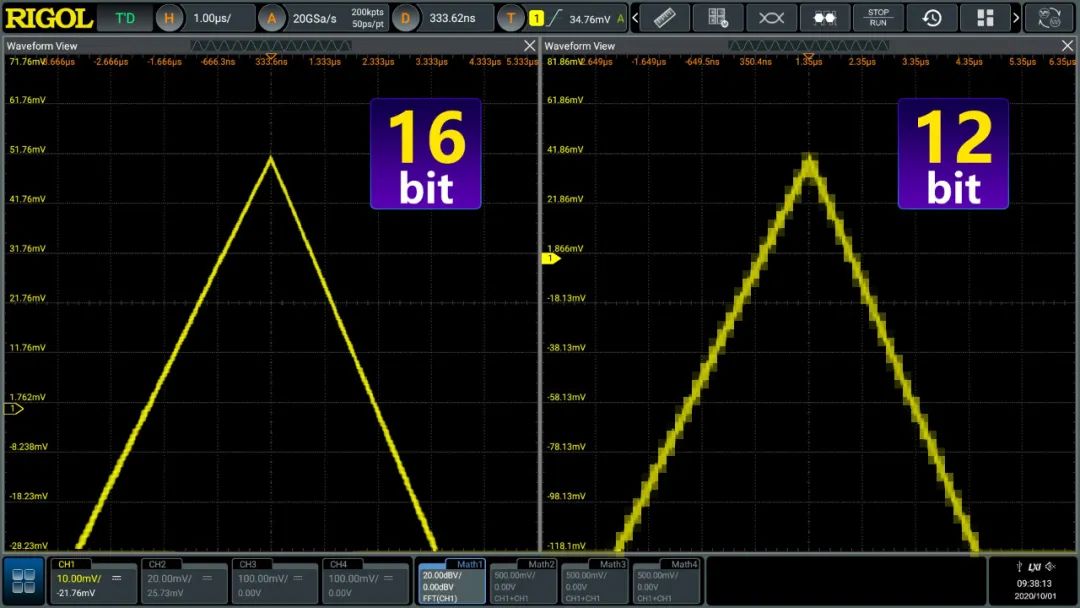

圖1-3 不同分辨率下效果對比

4、純凈信號

輸出信號的純凈度是信號發生器的一項重要指標，也是測試有效性的重要保障之一。DG70000的無雜散動態范圍（SFDR）達到了-70dBc，提供高純度信號輸出，保證測試的真實效果。

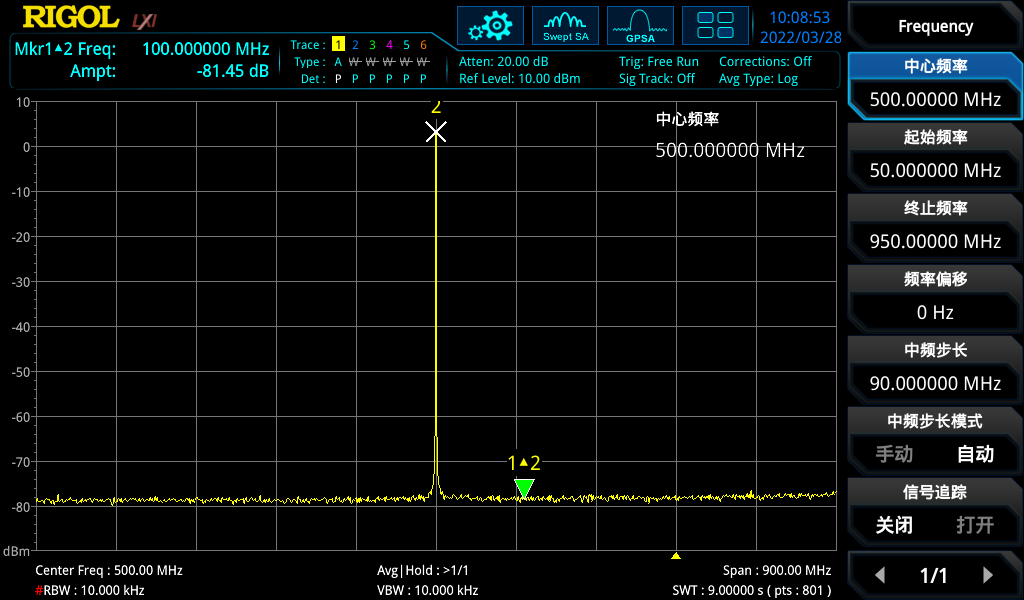

圖1-4 DG70000的SFDR指標

二、功能多樣，應用廣泛

DG70000在已具備的平臺性能基礎上，充分發揮了SiFi® III技術平臺的優勢，結合當前信號發生器產品的熱門應用領域進行了更多的針對性功能開發：

1、高速接口測試——模擬真實鏈路、抖動精確可控

為模擬真實鏈路測試情況，在基礎串行碼信號輸出基礎上，提供了可控的抖動注入功能以更好地模擬真實鏈路測試情況，協助研發人員進行諸如HDMI接收端的性能驗證等高速接口測試驗證。

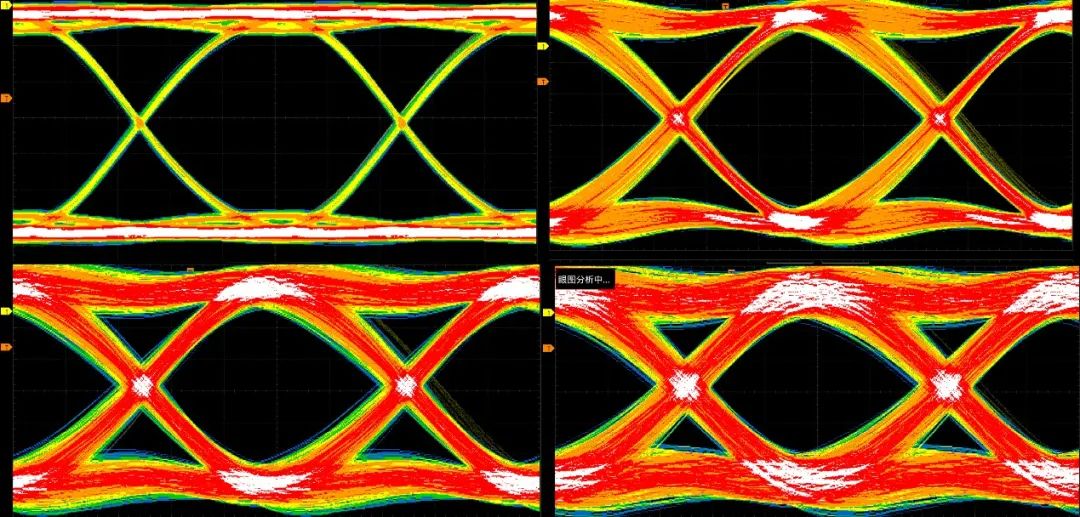

圖2-1 精確可控的抖動注入

2、量子科技應用——多通道同步、通道低延遲
