無論是傳統的模擬示波器還是現代的數字示波器，測量信號頻率的功能從產品誕生之日起就具備了。早期的模擬示波器，測頻過程需要工程師手動調節水平時基、觸發等功能使得屏幕上呈現出1~2個周期的穩定波形后，通過觀察該信號一個周期內占據的水平格數，再參考水平時基估算出信號周期，最終得到頻率。
近些年隨著數字示波器在測量技術在精度、速度以及使用便捷性等諸多方面突飛猛進的發展，示波器能夠自動且快速地完成信號頻率測量，并呈現到屏幕上，方便工程師進行讀取。但是在使用示波器進行頻率測量時，常遇到這樣的問題：
1、頻率的測量結果是對采樣后的數據經過計算一個周期的時間得到的。由于不同的水平時基對應不同的采樣率，導致采樣點間隔時間不同，因此會影響測量精度。
2、工程師在實際測量一個很穩定的信號頻率時，測量結果的后幾位小數點會有隨機性的變化，這也是測量精度不高的表現。
那有沒有一種方法能夠使測量結果的精度很高，又能夠不受示波器采樣率變化的影響呢？
有！今天小普來給大家介紹示波器的頻率計功能。
頻率計
頻率計是一種用作測量信號周期、頻率特征的功能單元或獨立儀器，相對于示波器的通用測量功能，它具有測量精度高、測量精度不隨水平時基擋位變化的優點，在高精度頻率測量的場景應用中發揮著重要的作用。
RIGOL旗下的多個系列示波器都集成了頻率計功能，但測量精度都停留在6位有效位數。為了滿足客戶更嚴苛的測量場景，RIGOL最新推的DS70000 示波器將頻率測量精度提升到了8位有效位數，確保在滿足帶寬內的所有周期性信號的頻率都能被準確測量。
頻率計實現原理
示波器的工作過程可分為信號輸入、垂直系統（信號幅度調理）、采樣（模擬信號數字化）、頻率計算和結果顯示等幾部分，如下圖所示。
其中信號輸入、垂直系統、采樣屬于通用數字示波器的必備功能，頻率計算是通過直接對ADC采樣得到的原始數據進行處理和分析，得到信號頻率。依托具有高速ADC采樣功能的示波器，頻率計可以很輕松的獲得具有高時間分辨率（最高可達到ADC的采樣間隔時間）的采樣點，從而得到高精度的測量結果。
頻率計算過程分為以下兩個步驟：
1、邊沿判斷
示波器對周期性模擬信號進行采樣量化后的數據與一個用戶設置的“比較電平”進行比較，從低到高跨過此電平的跳變?yōu)椤吧仙亍?，從高到低跨過此電平的跳變?yōu)椤跋陆笛亍?。兩個上升沿（或兩個下降沿）之間的時間間隔為當前被測信號的一個周期。

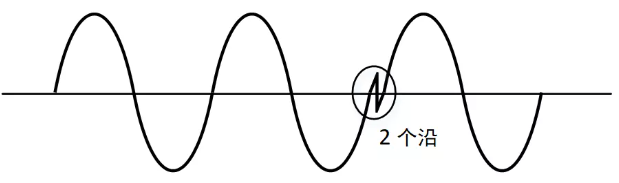

正確識別信號中的邊沿是頻率計能夠得到正確結果的前提和關鍵。在實際應用場景中，真實的信號往往自帶一些噪聲，如果不對這些噪聲進行處理，就會造成邊沿的錯誤判斷，影響最終的測量結果。如下圖所示，圓圈標記的位置因?yàn)橐粋€(gè)毛刺的存在導致了在該位置出現了兩個上升沿。

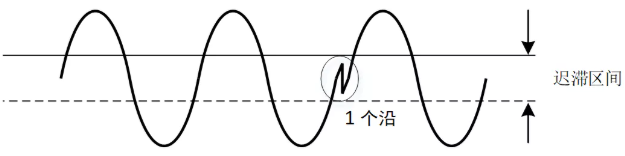

解決上述問題的方法，就是在原有比較器的基礎上再增加一個比較電平，只有同時跨過兩個比較電平的跳變才被判決為“有效沿”。兩個比較電平之間的區域?yàn)椤斑t滯區間”，區間越大對噪聲的抑制能力越強，反之則越小，這也是大家在觸發系統中經常聽到的觸發靈敏度的概念。RIGOL所有系列的數字示波器都支持噪聲抑制功能，用戶可根據實際情況決定是否使用。
2、統計/計算
測頻法
