電機啟動波形是電機測試中必不可少的項目，這是由于電機啟動時過大的沖擊電流不僅會縮短電機的使用壽命，同時也會對電網產生影響，可見此項測試的重要性，可是你真的準確測試過啟動波形嗎？

什么是啟動電流？

在電機啟動過程中，我們需要測試的是電機啟動電流的波形，那么什么是啟動電流呢？

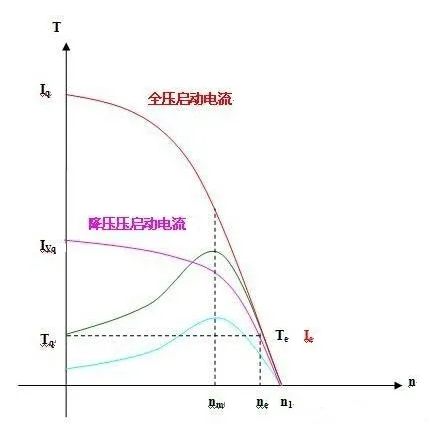

啟動電流是指電器設備(感性負載)在剛啟動時的沖擊電流，是電機或感性負載通電瞬間到運行平穩的短暫時間內的電流變化量，這個電流一般是額定電流的4-7倍，國家規定，為了線路的運行安全及其它電氣設備的正常運行，大功率的發動機必須加裝啟動設備，以降低啟動電流。如圖1所示為啟動電流，電流-轉速示意圖。

圖1 啟動電流 電流-轉速

如何精確的測試啟動電流波形？

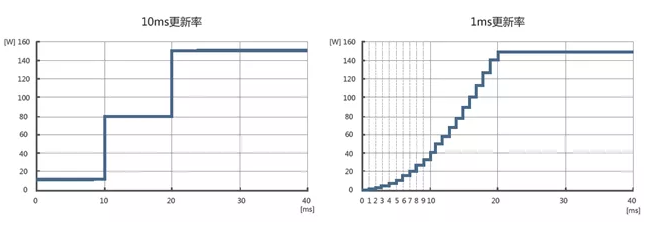

在測試時由于啟動電流時間較短，要想精確測試啟動電流波形必須保證短時間足夠的采樣點，保證一個高的數據更新率，致遠電子的PA8000功率分析儀加入了1ms-5ms高速數據采集模式的功能，1ms的數據更新率可以精確的捕獲快速變化的信號，可以完美的展現波形細節，對于電機的測試，PA8000功率分析儀可以完全測量出電機的啟動波形，可以為用戶提供評估電機的重要依據，圖2所示為不同數據更新率的對比。

圖2 不同數據更新率的對比

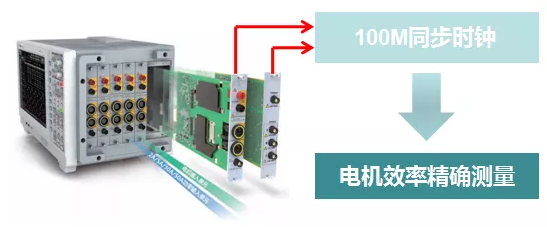

由于功能分析儀內部電機測量單元與電功率測量單元是通過100MHz同步時鐘同步的，所以可以精確同步測量電機的啟動時間、反應時間、調節時間等參數，這才能滿足各種電機對時間及慣量的精確測量，特別是針對伺服電機的測量。如圖3所示。

圖3 100M同步時鐘

在電機研發過程中，還需要對電機的啟動狀態或負載變化的數據進行測試與記錄，用于分析電機啟動時的工作狀態，評估電機起動與負載變化特性。

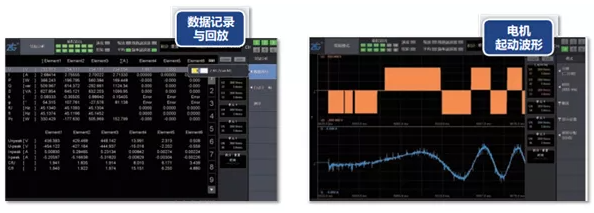

PA8000功率分析儀獨有的數據記錄與回放功能，可用于測量電機起動與負載變化過程中的瞬時電壓、電流、功率及相關的曲線波形，評估電機起動與負載變化特性。PA功率分析儀數據記錄時間長達40秒約2037幀，支持任意幀的查看、回放，幫助用戶查找異常波形，定位錯誤細節。如圖4所示。

圖4  數據記錄與回放
