電機控制器P-HIL測試是什么
電機和電控是新能源汽車的關鍵，隨著技術的發展，利用硬件在環測試（Hanrdware in the Loop, HiL）技術可以方便地完成電機控制策略的開發和驗證，但是這種信號級HiL只針對電機控制器的控制板，不能對驅動板和功率電路進行測試。針對電機控制器功率部分，傳統的測試方法為搭建電機測試臺架，這種方法對客戶來說具有靈活性差、成本昂貴、存在機械風險、無法進行極限工況和故障測試等問題。
為何進行電機控制器P-HIL測試
為什么要進行功率模擬？
安全控制環境下的系統開發
Loop中的電源硬件測試（P-HIL）
模擬組件可以在電機控制器設計完成之前進行測試
組件可獨立使用
驗證測試的高精度環境
降低成本和基礎設施
系統組成框圖
東方中科 電機控制器P-HIL測試系統
東方中科根據新能源汽車三電測試系統相關的領域測試經驗，結合法規的要求及用戶需求，開發了一套電機控制器P-HIL測試系統。
本方案可用于驅動逆變器的部件級測試和整車電驅動系統級測試，相較于傳統電機測功臺架，可以使客戶更加方便、靈活、安全、高效地實現對電機控制器的功能性能測試、極限工況和故障測試、耐久和環境測試等。整個測試方案可根據客戶具體需求定制開發或者后期擴展，例如集成環境艙、冷卻系統、整車高壓測試系統以及三電HiL測試系統等。
電機模擬器主要特點
可用于電機控制器部件級和系統級測試；
通道數可選，配置靈活，支持后期擴展，支持多臺設備并聯運行；
可選內部集成高低壓電源，不需要控制器外接高低壓電源供電；
模擬真實電機電氣特性（反電動勢和阻抗）；
通過改變電機參數可模擬多種電機（永磁同步電機和交流感應電機等）；
可模擬六相電機；
模擬電機位置傳感器（旋轉變壓器、編碼器等）；
模擬電機溫度傳感器；
支持電機四象限運行；
支持控制器多種PWM調制模式；
可選故障注入單元，模擬多種電機故障；
功能豐富易于操作的上位機軟件，通訊協議完全開放；
豐富的通訊接口（CAN、LAN等，方便系統集成）；
設備可進行移動；
水冷，噪音小。
參考標準
GB_T 18488.1-2015電動汽車用驅動電機系統第1部分：技術條件。
GB_T 18488.2-2015電動汽車用驅動電機系統第2部分：試驗方法。
GBT 29307-2012 電動汽車用驅動電機系統可靠性試驗方法。
系統測試原理
電池模擬器：模擬整車的動力電池，為被測件提供高壓直流電。可用真實電池包代替。
電機模擬器：模擬整車的電機，為被測件提供負載。包括電機感量、有功功率消耗、電機旋變信號、電機溫度信號。
工控機：集成控制，對數據分析和顯示。
HIL控制軟件：提供電機模型和MCU控制參數輸出。
溫箱：提供被測件的環境模擬；
冷水機：用于提供冷卻液給被測件。
系統組成框圖

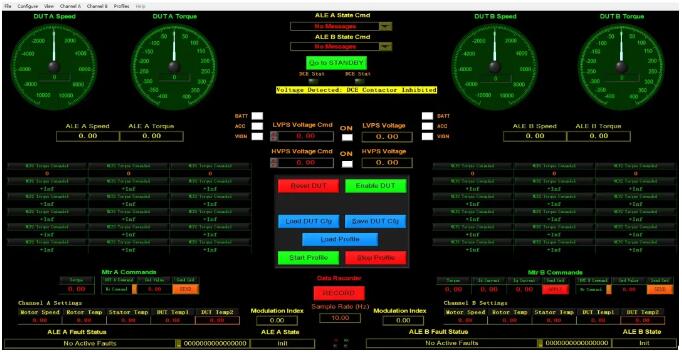

軟件說明
