3. 極限測試
對于不在標準模板中的信號，或用戶的特定信號，可以利用標準的輸入信號創建測試模板，操作過程如下：
1） 輸入標準信號到通道1；
2） 點擊下方的菜單“選擇模板”，打開模板選擇菜單，選擇模板為“極限測試”；
3） 點擊“創建極限模板”。選擇信號輸入通道1做為源通道；調節水平極限，調節范圍為0?500毫格；調節垂直極限，調節范圍為01格；
4） 點擊“創建極限模板”，即可根據當前設置創建此信號的測試模板。創建好模板后，用戶即可輸入待測信號進行模板測試。

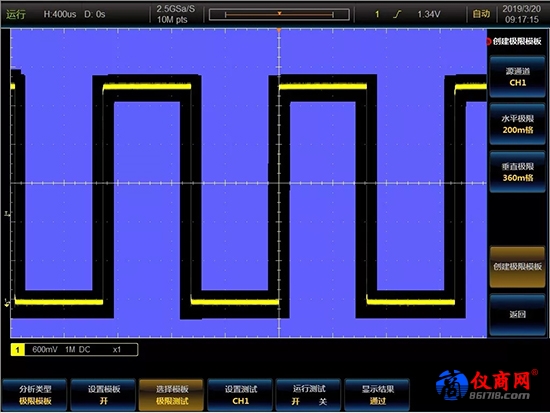

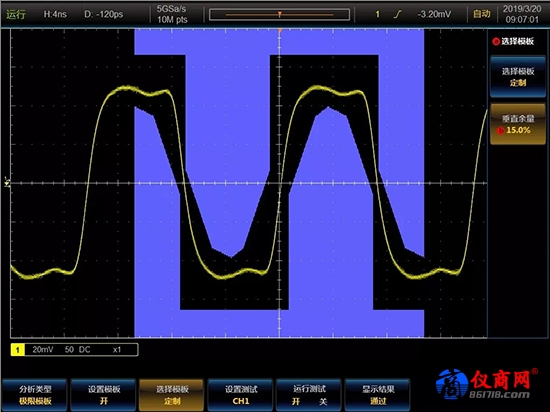

創建極限模板，示例如下圖：
4. 模板保存與讀取
用戶特定的測試模板可以保存成文件，便于再次測試時使用。操作過程如下：
1） 點擊下方的菜單“設置模板”，點擊右側的菜單“保存模板文件”，選擇保存路徑，輸入模板文件名，即可將當前使用的模板保存成文件；
2） 點擊右側的“讀模板文件”，選擇讀取文件的路徑和文件，打開需要的模板文件后即可使用此模板進行相應的測試。
附：標準模板類型
ITU-T標準模板：
- DS0 Data Contradirectional 64kb/s
- DS0 Double 64kb/s
- DS0 Single 64kb/s
- DS0 Timing 64kb/s
- DS1 G.703 1.544Mb/s
- DS1 Old Rate 1.544Mb/s
- E1 Coaxial Pair 2.048Mb/s
- E1 Symmetric Pair 2.048Mb/s
- Clock Interface Coaxial Pair 2.048Mb/s
- Clock Interface Symmetric Pair 2.048Mb/s
- DS2 Rate Coax Pair 6.312Mb/s
- DS2 Rate Symmetric Pair 6.312Mb/s
- E2 8.448Mb/s
- E3 34.368Mb/s
- DS3 G.703 44.736Mb/s
- DS3 Old Rate 44.736Mb/s
- E4 Binary0 139.26Mb/s
- E4 Binary1 139.26Mb/s
- STM1E Binary0 155.52Mb/s
- STM1E Binary1 155.52Mb/s
- STM-0 HDBx 51.84Mb/s
- STM-0 CMI 0 51.84Mb/s
- STM-0 CMI 1 51.84Mb/s
- 32Mb 32.064Mb/s
- 97Mb 97.728Mb/s
ANSI T1.102標準模板：
- DS1 1.544Mb/s
- DS1A 2.048Mb/s
- DS1C 3.152Mb/s
- DS2 6.312Mb/s
- DS3 44.736Mb/s
- DS4NA 139.26Mb/s
- DS4NA Max Output 139.26Mb/s
- STS-1 Pulse 51.84Mb/s
- STS-1 Eye 51.84Mb/s
- STS-3 155.52Mb/s
- STS-3 Max Output 155.52Mb/s
USB標準模板：
- HS:T1 480Mb/s
- HS:T2 480Mb/s
- HS:T3 480Mb/s
- HS:T4 480Mb/s
- HS:T5 480Mb/s
- HS:T6 480Mb/s
