各位，有沒有在使用光譜儀（簡稱OSA）進行測試時碰到這樣的問題？

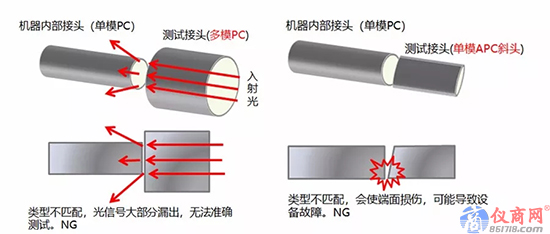

1.左手一根是平頭的FC/PC跳線，右手還有一根斜頭的FC/APC跳線，雙眼盯著光譜儀卻不敢往里接，怕用錯把機器給懟壞了？

2.對于研發條件比較優越的攻城獅們，手頭既有單模光纖，又有多模光纖，還有大芯徑100um（或者更大芯徑）的光纖！也不敢隨便接，畢竟光纖再多也只有一臺OSA啊！用錯測得不準，咋辦？

3.樓上的好歹都有光纖，但我啥也沒有，只有一個光源或者我想測一個膜片透射譜，這用光纖咋接？能測不？

來，認識一下神秘機關——自由空間光結構（Free Space）。

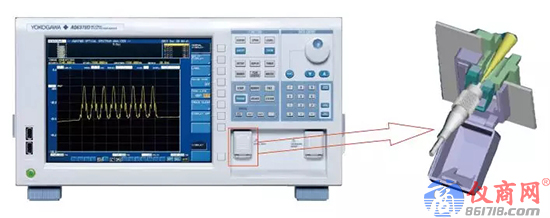

橫河光譜儀 AQ6370系列光譜儀

其原理是：

通過儀器內部安裝的高性能準直鏡，將空間輸入的光信號準確地準直到衍射光柵上，然后再進行光柵分光并測試光譜。

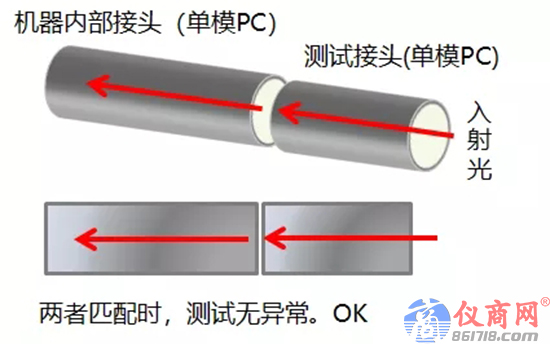

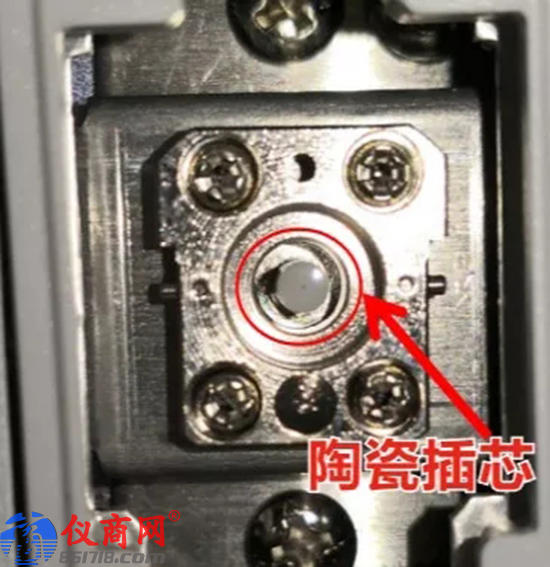

1.普通OSA的測試口，需光纖耦合，只能用單模光纖或多模光纖（50/62.5um）。

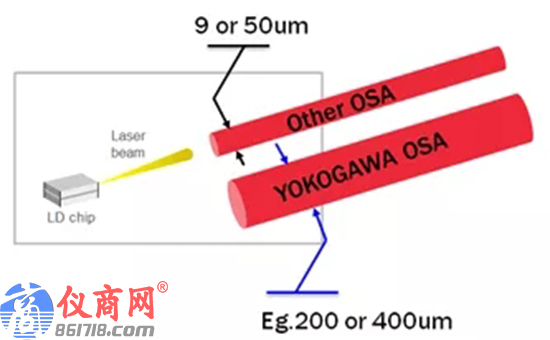

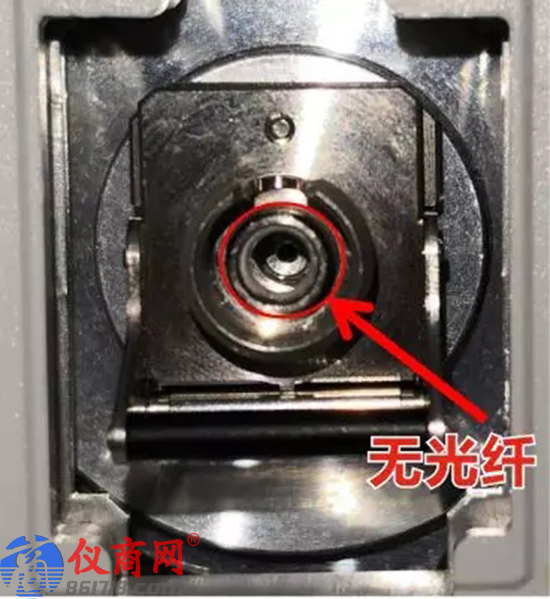

2.橫河OSA的自由空間結構，無需光纖耦合，可使用大芯徑光纖(200或400um)對于耦合效率可以達到以往的2~3倍不止。

那么，這種無光纖耦合的方式，如何測量光信號呢？

由于為沒有光纖直接接觸的耦合方式，所以完全沒有了其他型號光譜儀必須特定光纖耦合帶來的“約束感”了，也無需光纖轉接，更不用擔心后期設備如果有光纖端面的話所造成的維護問題。非常適合多種應用場合，而且后期維護成本大大降低。
