1.2 多源模式

根據37169C的技術指標，在毫米波段儀器的內部源輸出功率最大為-3dBm,對于遠場測量，為了保證天線測試系統的動態范圍，必須提高發射端的功率電平,我們采用37169C加MG3694A合成信號發生器的系統配置方案。MG3694A是自動測試系統中理想的信號發生器，其大功率輸出保證了經過測試系統交換和電纜損耗之后，仍能保證有足夠的信號強度。精確的穩幅功率輸出，從-120dBm以0.01dB步進，可以實現接收機高靈敏度的測量。
37100C系列矢網具有強大的多源控制功能。利用多源控制功能，可以很方便的進行混頻器、倍頻器測量。無需外部控制器控制，就可以獨立控制兩個信號源和一個接收機?？煞謩e設定兩個信號源的頻率范圍和輸出功率，以及接收機的掃描范圍。多源方式的設定，包括定義每段的頻率范圍和段內信號源、接收機的工作方式。源1為內部源，用于驅動端口1和端口2,源2為外部源，可通過GPIB接口編程控制;矢網與外部信號源的同步通過10MHz時基控制。圖2為多源方式儀器設定。

2 基于PMAC的開放式數控系統

控制系統配置時需根據應用中的總線結構、電機類型、反饋元件等對PMAC進行擴展。
我們研制的遠場測量系統是基于PMAC的開放式數控系統，與國內外同類產品比具有領先水平。數控系統以工業控制機為平臺，PMAC為控制器構成主從式雙微處理器結構。工控機負責采樣參數的設定、測試、數據的處理。PMAC控制轉臺的伺服運動,并在采樣的精確位置為網絡分析儀提供觸發脈沖。

PMAC可編程多軸運動控制器是美國Delta Tau 公司研制的世界上功能最強大的運動控制器之一。它首先全面地開發了DSP (Digital Signal Processing)功能，具有極快的處理速度，每軸的伺服更新在20-30 從而保證了伺服的剛性和響應速度，同時減小了系統誤差和滯后。另外，PMAC良好的軌跡特性，為高級伺服應用提供了準確性和平滑性，而其大寬帶輸入特性也為轉臺的快速精密運動提供了保障。軟件方面PMAC的開放結構，編程的靈活性以及后臺運行的PLC(Programable Logic Control)程序都為系統的開發提供了便利條件。

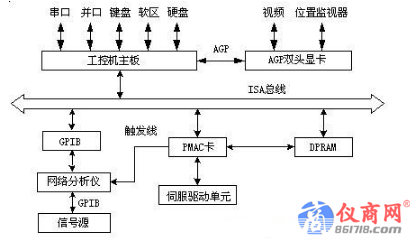

其中包括從絕對編程器或激光干涉儀獲得反饋的I/O板，伺服驅動單元，伺服電機，雙端口存儲器等進而形成完整的數控系統。數控系統結構如圖3。

工業控制機與矢量網絡分析儀之間的通訊由GPIB(General Purpose Interface Bus)總線完成。主機通過GPIB卡設置矢量網絡分析儀的頻率，信號源功率，激勵方式，中頻帶寬等測量參數。遠場測量時，網絡分析儀收到PMAC的觸發脈沖后立即進行幅相數據采集并將其存入緩沖區，隨后送到主機進行實時數據顯示。系統配置的AGP(Accelerated Graphics Port)雙端口顯示卡，可將桌面擴展到兩個顯示器。實現轉臺位置信息的實時監控。控制軟件包括對PMAC和GPIB接口的控制，并由此實現轉臺的閉環控制，以及網絡分析儀的功能設定與采樣控制。控制軟件的功能模塊包括：系統初始化，PMAC參數設定，矢量網絡分析儀控制，文件管理，運動軸定位，遠場測試等功能。

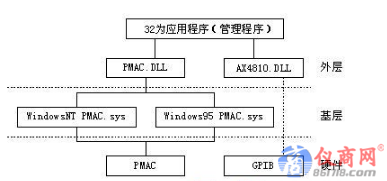

在定位控制和遠場掃描中不僅要對PMAC設置運動及采樣參數，而且需要對各軸的位置反饋信息進行實時處理，即實現上下位機間的實時通訊。軟件采用PCOMM32動態連接庫實現通訊。PCOMM32與GPIB驅動結構框圖見圖4。
