成像光學系統是各種時空信息感知裝備與儀器的“眼睛”，在日常生活中無處不在。隨著科學技術的發展與進步，人們對成像光學系統的要求也越來越高：要求光學系統在實現優良像質的同時，向大視場、大孔徑、寬波段等方向發展，以滿足不同任務的需要；要求光學系統元件數量更少、體積更小、質量更輕......

然而，傳統可供光學設計使用的球面以及非球面自由度較小，且結構不靈活，難以實現這些設計要求。因此，成像光學系統設計迫切需要使用新型復雜自由曲面———光學自由曲面。

一、什么是光學自由曲面？

光學自由曲面可以用很多方式去定義。成像光學設計中提到的自由曲面，一般是指不具有軸旋轉對稱或平移對稱約束的光學曲面。常用的光學自由曲面數學描述，包括變形非球面、XY多項式曲面、Zernike多項式曲面、Q多項式自由曲面、非均勻有B樣條曲面(NURBS)等。

相對于傳統旋轉對稱曲面，自由曲面面型更加靈活，可以為光學設計帶來更多的設計自由度，有很強的面型描述能力與很好的像差校正能力。正因?yàn)橛羞@些特性，自由曲面特別適用于校正光學系統的像差，尤其是非對稱系統（文中非對稱系統指失去旋轉對稱性結構的系統，可以包含有平面對稱性，但無旋轉對稱性的系統），同時可以減少系統中元件的數量，減小系統的體積與質量，實現傳統光學系統難以實現的系統參數、結構與功能。

自由曲面的提出和應用被認為是光學設計領域的一次革命性的發展，包含至少一個自由曲面的成像系統被稱為自由曲面成像系統。

由于非成像系統對元件表面形狀的加工誤差要求相對寬松，自由曲面首先在照明與光束整形等領域得到了成功的應用。近年來，隨著精密加工與檢測技術的不斷進步，可用于成像系統的、較大尺寸的自由曲面元件的制造成為了可能。

自由曲面成像系統在天文望遠鏡、遙感探測、虛擬現實(VR)/增強現實(AR)、光譜分析、高性能成像等國防、科研、工業、教育、娛樂各個方面都有重要發展前景，并已經有了很多突出的應用，并將深刻影響未來高新技術的變革。

二、自由曲面成像系統設計方法

自由曲面成像系統設計采用“初始結構選取+后續優化”的基本思路。然而，在這兩個環節上，系統設計都面臨著新的困難與挑戰，需要探索并使用新型的、更有效的設計方法。

1、初始結構生成新型設計方法

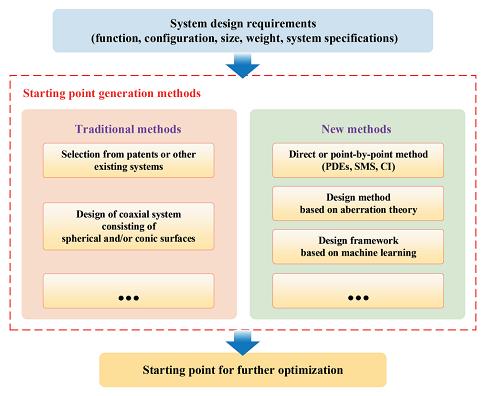

自由曲面成像系統初始結構的新型設計方法可以大致分為三類（圖1）：基于光線逐點直接調控的數值求解方法、基于像差理論的設計方法以及基于機器學習的設計方法。

圖1 用于自由曲面成像系統設計的初始結構生成方法

1）基于光線逐點直接調控的數值求解方法

基于光線逐點直接調控的數值求解方法大多數是根據系統成像與結構要求，通過數值求解方法逐點求解自由曲面上的點并通過擬合得到待求自由曲面，由此得到供后續優化使用的初始結構。此方法又主要分成三種：微分方程法、多曲面同步設計方法以及基于逐點構建與迭代的設計方法。

*微分方程法，通常用于快速設計系統中的單個或者兩個自由曲面。此方法可用于無盲點、畸變較小的大視場汽車后視鏡設計。

*多曲面同步設計方法（SMS方法），最早在20世紀90年代被提出，用于非成像系統的設計。

*基于逐點構建與迭代的設計方法（CI方法），可以實現常規應用的自由曲面成像系統設計，也可以結合專門的設計思路與策略，將其拓展到有特殊功能和應用的自由曲面系統的初始結構生成，如自由曲面大視場成像系統、自由曲面像方遠心成像系統、自由曲面雙視場雙焦距系統、自由曲面光束整形系統、用于像面橫向平移的自由曲面單透鏡、自由曲面反射式與透射式掃描系統、自由曲面成像光譜儀、相位元件成像系統等。

但CI方法的不足之處在于當待設計的自由曲面和像面之間的曲面數量較多時，數值求解會變得極為困難。此外，采用CI方法設計初始結構的耗時一般多于微分方程法以及SMS方法。

2）基于像差理論的設計方法

基于像差理論的設計方法目前大多用在離軸反射式系統設計中。該類系統的傳統設計思路有兩種：

*第一種，首先根據近軸光學理論和初級像差理論設計一個同軸球面或二次曲面系統，然后單獨或者綜合使用視場離軸、孔徑離軸、傾斜曲面等手段消除光線遮攔，并以此為初始結構開展后續優化；

*第二種，直接使用球面或者二次曲面組成的離軸消遮攔系統作為供后續優化的初始結構。

然而，當系統中的元件發生偏心傾斜時，如果不對系統結構與面型進行控制，會引入大量非常規像差，這不利于后續優化。此時可以借助于像差理論，引導設計者實現像差較小的無遮攔初始結構設計或者指導系統結構選型。
