安立公司成立于 1895 年，自公司成立起，安立“獨創且高水平”的產品相繼問世并支撐著世界通信業的發展。

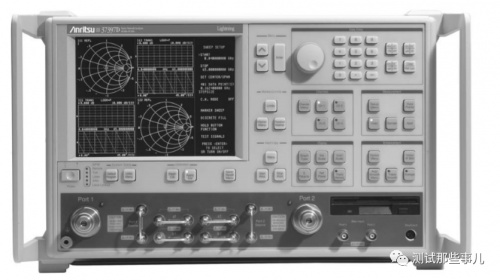

1990 年與美國微沖公司（WILTRON）合并，使安立成功實現了從低頻、射頻到微波，從光通信到移動通信的多領域發展。安立自成立之初便在 90 年代至 2000 年初期推出的 Lightning 37000 系列矢量網絡分析儀，頻率覆蓋從 40 MHz 到 65 GHz。Lightning 3700E 系列微波和毫米波矢量網絡分析儀提供適合研發環境的測量速度及高性能組件和系統測試需求，同時旨在滿足國防、衛星、雷達、寬帶通信和光電子組件市場不斷增長的需求。

200 系列 37200E 配置用于無源測量，無步進衰減器或偏置三通管。300 系列 37300E 具有完整的配置，可進行主動和被動組件測試。由于可靠性高，功能強大且頻率覆蓋范圍廣，一經推出在當時便受到很多測試及研發人員的喜愛。但是由于儀表的外形很大，重量也很重，所以在使用過程中的移機非常不方便，所以逐步的隨著科技技術的發展，這種大了笨重的儀表越來越不為市場所接受。

儀表的類型之多足以滿足當時不同產品的測試需求：

37317A 22.5 MHz to 8.6 GHz

37325A 40.0 MHz to 13.5 GHz

37347A 40.0 MHz to 20.0 GHz

37369A 40.0 MHz to 40.0 GHz

37397A 40.0 MHz to 65.0 GHz

37247D 40.0 MHz to 20.0 GHz

37269D 40.0 MHz to 40.0 GHz

37277D 40.0 MHz to 50.0 GHz

37297D 40.0 MHz to 65.0 GHz

37347D 40.0 MHz to 20.0 GHz

37369D 40.0 MHz to 40.0 GHz

37377D 40.0 MHz to 50.0 GHz

37397D 40.0 MHz to 65.0 GHz

測試項目包括：

放大器測試- 自動執行掃描功率增益壓縮或掃描頻率增益壓縮。

混頻器測量- 直接測量頻率

多端口測試- 添加多端口開關，并在兩個或多個端口設備上執行平衡和差分測試。

光電器件- 測量 E/O 和 O/E 器件，包括去嵌入程序和光電探測器傳輸功能。

嵌入 / 去嵌入——提供 S2P 網絡形式，以自動移除或添加已知結構的效果。

校準選擇–從 SOLT、offset short 和波導及用于計量級 LRL/LRM 校準。

適配器拆卸校準–接頭移除法校準

多源控制- 獨立控制兩個源，用于測試混頻器、倍頻器和頻率轉換設備。

功率校準

等等。

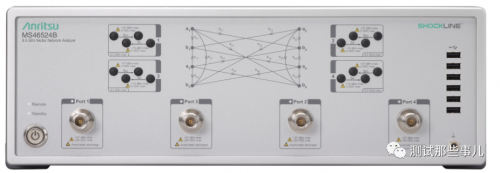

其實從今天來看，安立現款 Shockline 系列其實很多功能及實現的方式跟早期的 373000 系列 VNA 是一樣的。比如說 MS465xx 系列的雙源設計和 Embedding/De-embedding 功能。

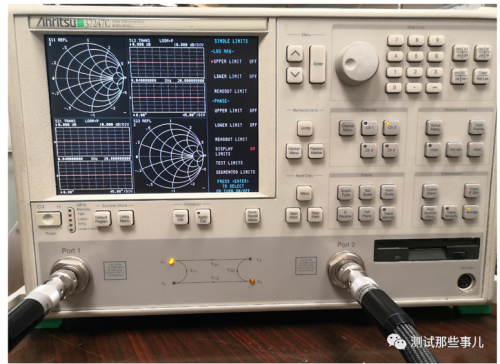

正好筆者手邊有一臺 37247C 40M~20G 的網分，今天就以它為例再來回顧一下曾經的經典。
