圖1 蘋果官網展示的新款iPad Pro激光雷達掃描儀（以下簡稱：激光雷達）

2020年蘋果（Apple）公司發布了新款iPad Pro，其中，基于dToF技術的激光雷達（LiDAR）是這款平板電腦的亮點，一時間引起了3D成像和傳感行業內外激烈的探討。本文將對dToF傳感技術原理進行解讀。

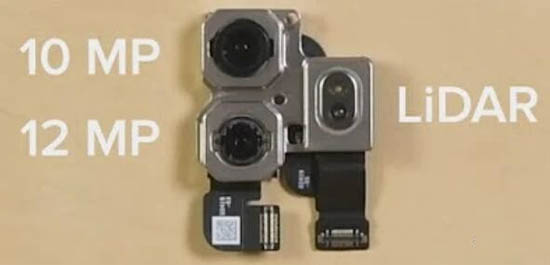

圖2 拆解蘋果新款iPad Pro，獲得后置攝像頭模組，右側為蘋果新款iPad Pro激光雷達

首先回顧一下蘋果官方宣傳稿：“特制的激光雷達掃描儀利用直接飛行時間（dToF）技術，測量室內或室外環境中從最遠五米處反射回來的光。它可從光子層面進行探測，并能以納秒速度運行，為增強現實（AR）及更廣泛的3D傳感應用領域開啟無盡可能”。

dToF，全名“Direct Time-of-Flight”（直接飛行時間法），是3D傳感方案之一。dToF投射整個面，根據反射時間計算深度信息，具有測距范圍遠、功耗低、速度快等特點。優勢在于針對需要較遠距離測繪的應用，如人體的動作識別、建筑物識別、場景識別建模等。

蘋果新款iPad Pro搭載的這款激光雷達的視角角約為60°×48°。發射光在一個較大視場角的情況下會隨距離迅速衰減，為了保證一定的探測距離，蘋果采用DOE（衍射光學元件）實現紅外激光點陣發射，每個點覆蓋約1°×1°的角度范圍。

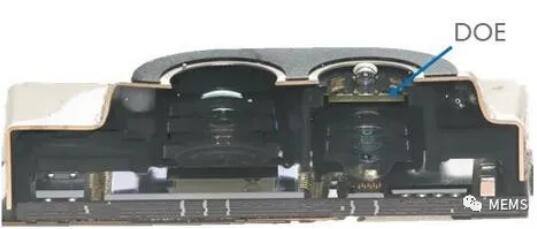

圖3 蘋果新款iPad Pro激光雷達采用DOE

（a）“正常工作模式”

（b）“省電模式”

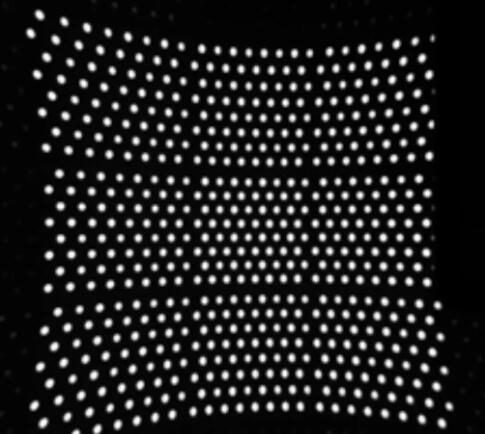

圖4 蘋果新款iPad Pro激光雷達發射的激光紅外點陣

蘋果新款iPad Pro激光雷達的dToF傳感技術分為兩種工作模式，分別為“正常工作模式”和“省電模式”，圖4（a）為“正常工作模式”，投射出的激光紅外點陣共計576個，而圖4（b）為“省電模式”，投射出的激光紅外點陣僅有144個點。另外需要指出的是，上述激光紅外點陣中的點并不是同時都發光的，使用高速相機（近紅外敏感）拍攝時，投射出的激光紅外點陣中的點會交替發光，如圖5所示。

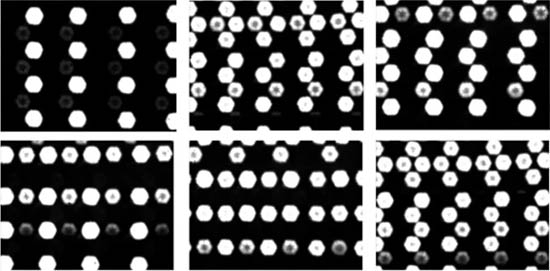

圖5 使用高速相機拍攝蘋果新款iPad Pro激光雷達投射出的激光紅外點陣（瞬時圖）

經過仔細測試蘋果新款iPad Pro激光雷達的“正常工作模式”，發現投射出的激光紅外點陣分為四組，輪流發光。如果取圖4（a）中的一塊單元區域為例，則發光順序如圖6所示。

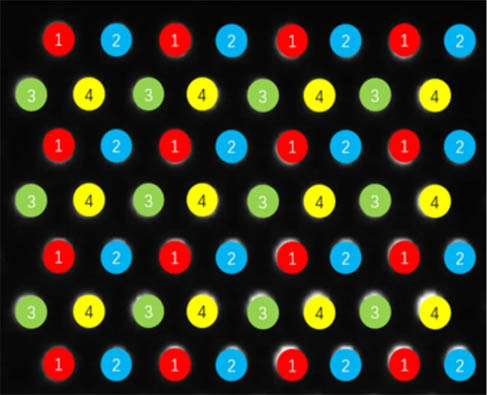

圖6 蘋果新款iPad Pro激光雷達投射出的激光紅外點陣（部分）工作順序圖

在圖6中，我們采用不同的顏色標記了激光紅外點陣的發光順序，可以看到在每一行，發光的順序為“1-2-1-2”重復或者“3-4-3-4”重復。這也是源自于特殊的VCSEL設計。據悉，這款VCSEL是由Lumentum提供，整個VCSEL采用共負極設計，正極有四個區域，驅動信號可以分別控制正極四個區域中的一個。VCSEL部分的結構圖如圖7所示。

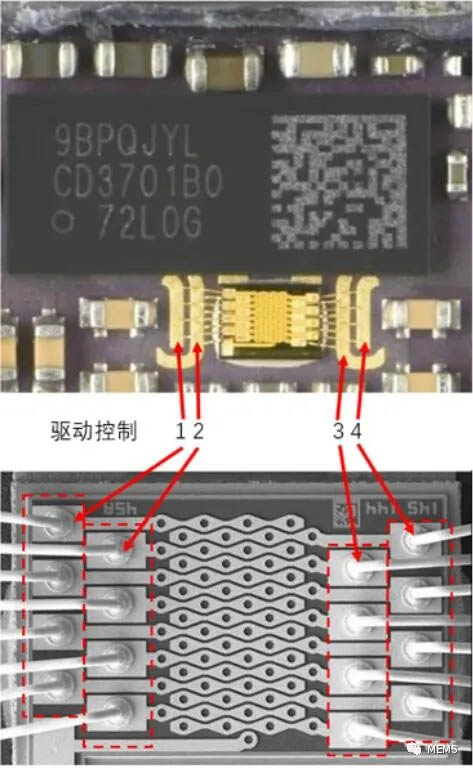

圖7 蘋果新款iPad Pro激光雷達中的VCSEL及驅動控制示意

由圖7可以看到VCSEL：（1）每一行有4個發光點，共計16行；（2）根據正極區域分四組，每組16個發光點。因此，VCSEL共計64個發光點。然而激光雷達在“正常工作模式”時，實際投射出的激光紅外點陣卻是576個點。為什么呢？

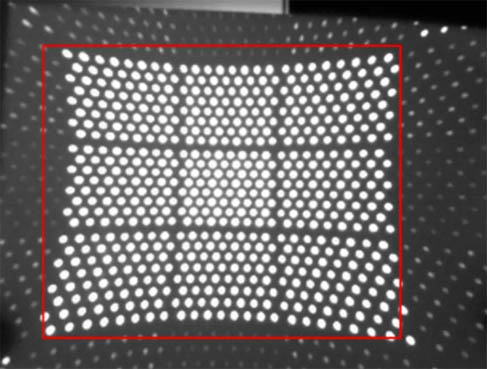

這是因為在發射端采用了“VCSEL+DOE”的搭配，從而在上、下、對角線三個方向分別產生了±1級的衍射，將VCSEL的一個發光點擴展為了9個。從圖8可以看到，除了紅色方框內為原本的0級、±1級衍射之外，其余的光點均為DOE衍射產生。

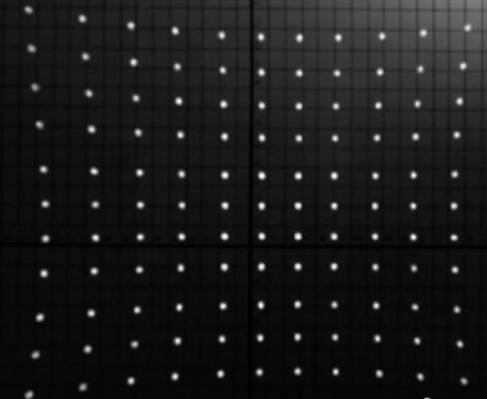

圖8 蘋果新款iPad Pro激光雷達投射出的激光紅外點陣及衍射情況
