在現代工業領域，精準的測量工具是確保生產安全、提高產品質量以及實現高效運維的關鍵。工業級真有效值數字萬用表，作為電子測量領域的關鍵工具，以其多功能和高精度表現，逐漸成為電子工程師和電工們的必備工具。

一、CEM“秒懂”小知識

1、工業級真有效值數字萬用表

該類萬用表是為適應工業復雜環境而生的專業測量工具。具備真有效值測量功能，能精準測量包括非正弦波在內的各種復雜波形信號，確保結果更接近實際值，滿足工業對精度的嚴苛要求。

除了基本的電壓、電流、電阻測量外，還擁有電容、頻率、占空比、溫度、二極管測試、通斷測試等豐富功能，同時符合嚴格的安全標準和認證，是工業生產中設備調試、維護和故障診斷的得力助手。

2、儀器原理

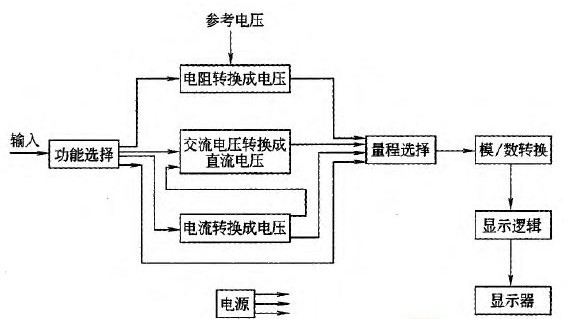

當表筆連接到被測電路時，電信號通過表筆和測試線引入萬用表的輸入部分。輸入的電信號經過信號調理電路進行調理和放大后，送入 A/D 轉換電路進行模擬到數字的轉換。A/D 轉換后的數字信號被微處理器接收并進行處理和計算，實現各種測量功能。微處理器將測量結果轉換為顯示屏可以識別的信號，通過顯示驅動電路驅動顯示屏顯示測量結果和各種參數信息。

真有效值測量原理是通過對交流信號進行平方、積分、開方等運算，得到交流信號的真有效值。這種測量方法不受交流信號波形的影響，能夠準確測量各種非正弦波形的交流信號的有效值。

3、選型要點

1)準確度（精度）

數字萬用表的準確度是測量結果中系統誤差與隨機誤差的綜合，反映了萬用表的質量和工藝能力。它表示測量值與真值的一致程度，也反映測量誤差的大小。

2)分辨力（分辨率）

數字萬用表在最低電壓量程上末位1個字所對應的電壓值，稱作分辨力，它反映了儀表靈敏度的高低。不同位數的數字萬用表所能達到的最高分辨力指標不同，其分辨力隨顯示位數的增加而提高。

數字萬用表的分辨力指標亦可用分辨率來顯示。分辨率是指儀表能顯示的最小數字（零除外）與最大數字的百分比。

分辨率與準確度屬于兩個不同的概念。分辨率表征儀表的“靈敏性”，即對微小電壓的“識別”能力；準確度反映測量的“準確性”，即測量結果與真值的一致程度。從測量角度看，分辨力是“虛”指標（與測量誤差無關），準確度才是“實”指標（它決定測量誤差得大?。?。因此，單純通過增加顯示位數來提高儀表分辨力的方案并不可取。
