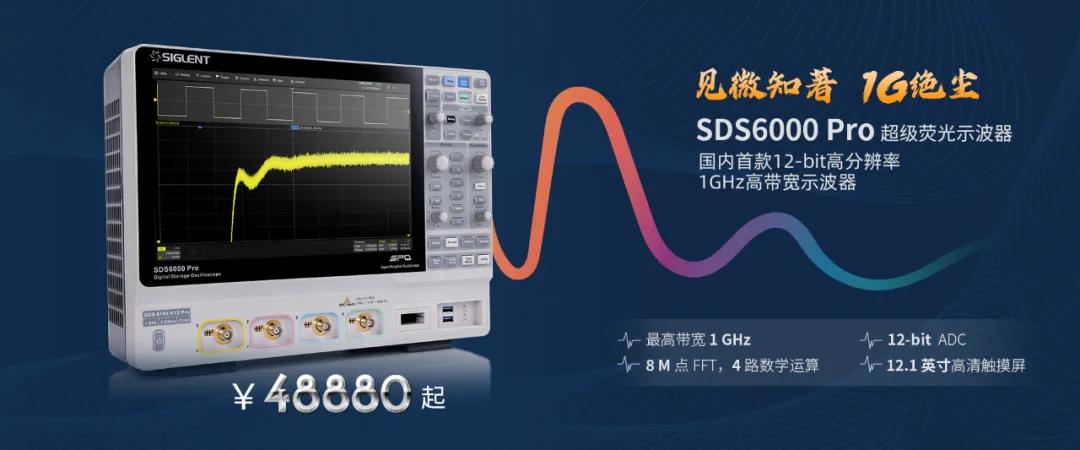

2020年5月11日，鼎陽科技正式發布SDS6000 Pro 系列數字示波器，SDS6000 Pro具有最高12-bit垂直分辨率，最高1GHz帶寬，最高 5GSa/s實時采樣率和250Mpts/ch存儲深度，具備4個模擬通道和16位數字通道，其全帶寬下的本底噪聲低至125μVrms，直流增益精度可達±0.5%。鼎陽科技SDS6000 Pro是一款集大成的高分辨率、高帶寬的數字示波器。

12-bit高分辨率

不斷擴展的便攜式電子產品朝著低功耗、低電壓電子系統迅速發展，這對以數字示波器為代表的電子測試測量?jī)x器的分辨率和底噪提出了更高的要求，而市場上以8-bit ADC采樣垂直分辨率為主的數字示波器越來越難滿足用戶的測試需求。鼎陽科技是目前唯一能做出1GHz全帶寬，12-bit高分辨率數字示波器的中國企業！

分辨率是指一個器件重建細節的能力，而示波器的位數表征了示波器的信號分辨率。分辨率越高，ADC的量化等級越高，意味著示波器能夠更精細地顯示信號細節并進行更加精準的測量。8-bit分辨率的量化等級為256，而12-bit分辨率的量化等級為4096，這就意味著鼎陽科技采用12-bit ADC的SDS6000 Pro系列示波器是傳統8-bit示波器信號分辨能力的16倍，可以輕松觀測到更清晰的波形，更多信號細節，并進行更精準的波形測量。

更清晰的波形顯示

在高分辨率的示波器上，波形信號可以更好地呈現。相比傳統的8-bit分辨率示波器，同一信號在鼎陽科技SDS6000 Pro示波器上看上去更加清晰，干凈。

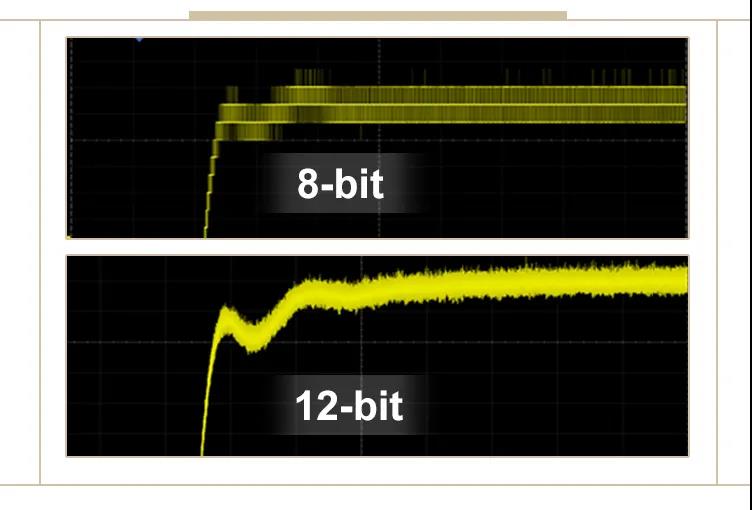

8-bit VS 12-bit示波器波形顯示

更細微的信號觀測

在開關器件系統調試中，開關邊沿的震蕩信號常常是工程師關注的重點，這要求示波器保證垂直方向滿足大量程的情況下，同時具備足夠的分辨率保證能夠捕捉到窄幅震蕩信號的細節。通過SDS6000 Pro示波器可以觀測到開關電源波形轉折處的信號細節，而傳統8-bit示波器看到的壓降信號細節全部被噪聲淹沒掉了。

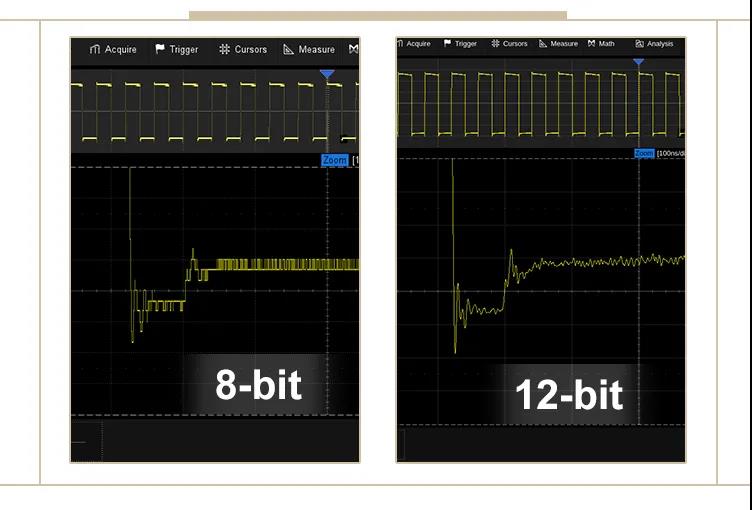

8-bit VS 12-bit示波器觀測開關電源信號細節

更精準的數據測量

8-bit示波器的測量結果中總是包含量化噪聲，而12-bit的SDS6000 Pro示波器擁有16倍的量化級別，全帶寬下的本底噪聲低至125μVrms，直流增益精度可達±0.5%，能夠精確測量波形的各個參數，得到更精確的測量數據。對同一震蕩波形的Pk-Pk值測量，傳統8-bit示波器測量值為267mV，而SDS6000 Pro測量值225.88mV，誤差更小。

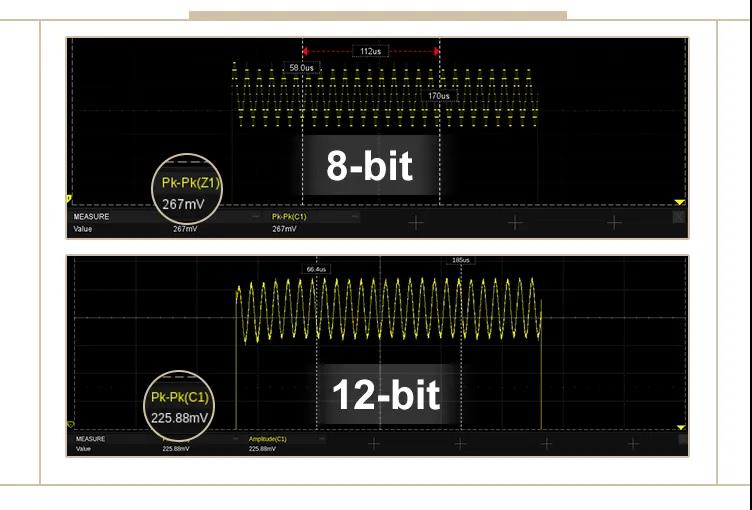

8-bit VS 12-bit示波器波形測量結果

數據分析處理能力

鼎陽科技SDS6000 Pro具有強大的數據分析處理能力。通過硬件加速的FFT功能，支持8M點FFT頻譜分析，4條獨立的Math波形，支持20多種常用數學運算，并帶有公式編輯器支持用戶自定義運算表達式，實現復雜的嵌套運算。SDS6000 Pro還具有事件搜索、歷史模式、高速模板測試等功能，大大提升了信號分析處理效率。

頻譜分析功能

波特圖功能
