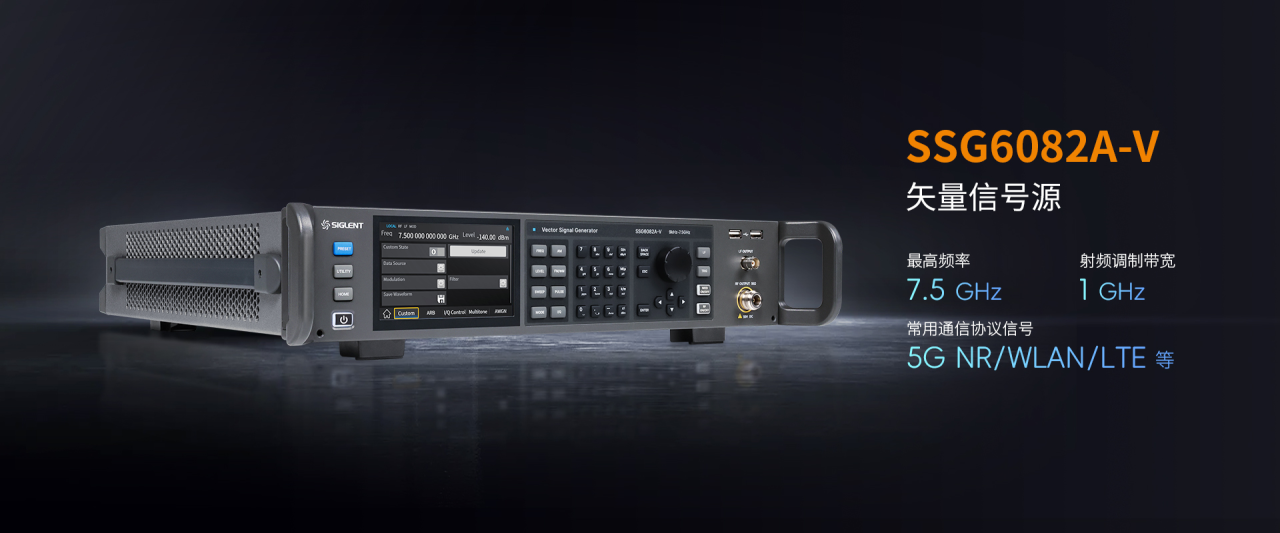

2024年9月12日，深圳市鼎陽科技股份有限公司發布了SSG6082A-V矢量信號源，射頻輸出頻率高達7.5GHz，射頻調制帶寬1GHz，進一步豐富了鼎陽科技矢量信號源產品線。與此同時發布的還有信號生成軟件SigIQPro的全新版本，新增了WLAN、5G NR和LTE等常見通信協議，更便捷地生成復雜信號。

在整個產品開發周期中，信號源被用于測試各種元件、接收機和系統。矢量信號源既可以輸出簡單的連續波（CW），也可以輸出復雜的調制信號。SSG6082A-V的功能十分全面，除了AM、FM、PM、SWEEP、PULSE等常用的基礎功能外，同時具備通用調制信號，多音，AWGN等信號生成，以及Arb模式下的任意波形回放功能，搭配最新版本的上位機軟件SigIQPro，可以產生WLAN、5GNR，LTE等寬帶通信協議波形，滿足客戶更廣泛的測試需求。

1、更大的輸出頻率和功率范圍

SSG6082A-V的輸出頻率高達7.5GHz，CW信號最大設置功率可達30 dBm，既可以作為高精度射頻輸入，又可以作為調制信號的載波。高頻率和功率輸出范圍可以滿足Wi-Fi 6E、Wi-Fi 7和IMT等通信系統的大功率測試要需求。

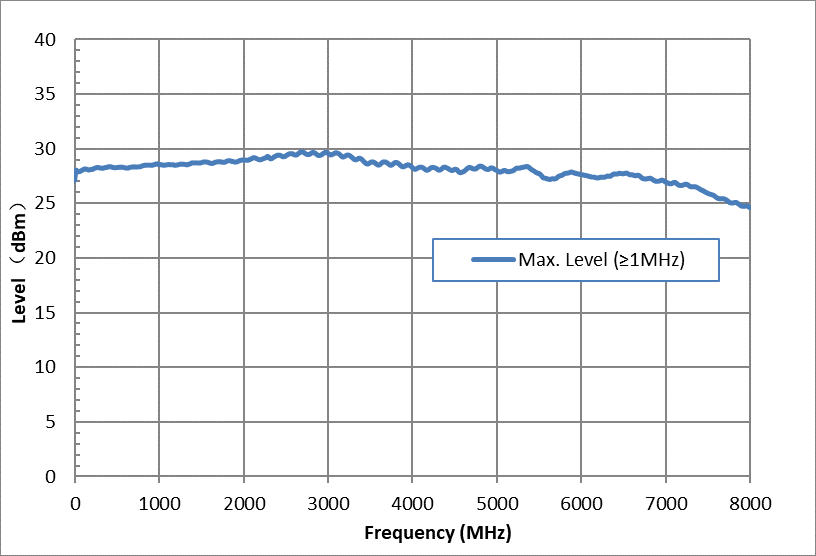

圖 1 不同頻率下SSG6082A-V的最大輸出功率

2、更大的射頻調制帶寬

隨著設備間的信息交換速率越來越大，寬帶通信方式的應用越來越廣泛，SSG6082A-V的射頻調制帶寬高達1GHz，具有優秀的帶內響應，可以適配絕大部分通信應用場景。

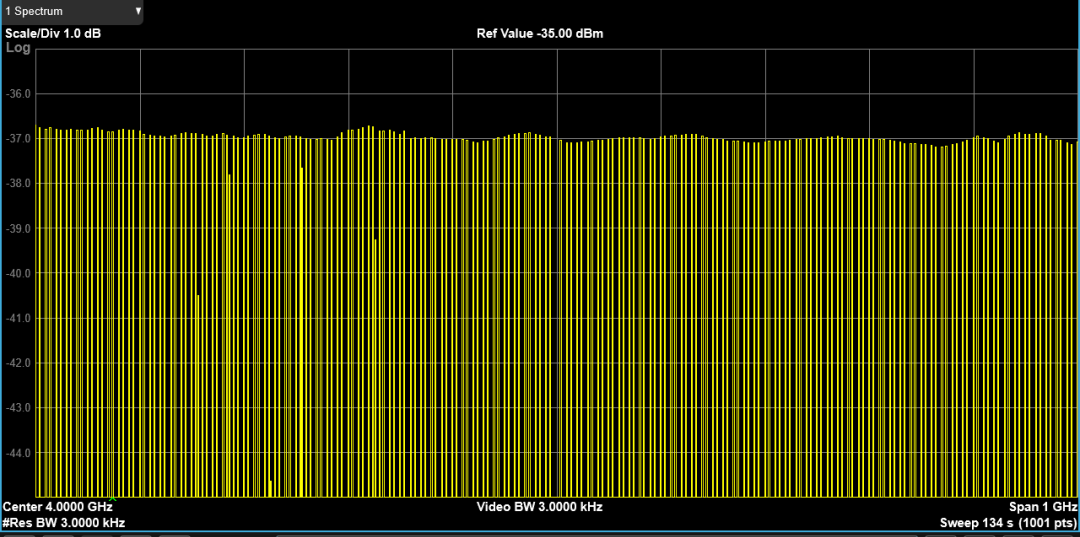

圖 2 1GHz射頻調制帶寬

3、更高的信號質量

SSG6082A-V矢量信號源的相位噪聲低至-132dBc/Hz@1GHz 10kHz offset，射頻信號的頻譜純度更高，減少了測試誤差，提高了測量結果的準確度。在無線通信中，低相位噪聲的信號可以減少誤碼率，提高通信的可靠性和穩定性。

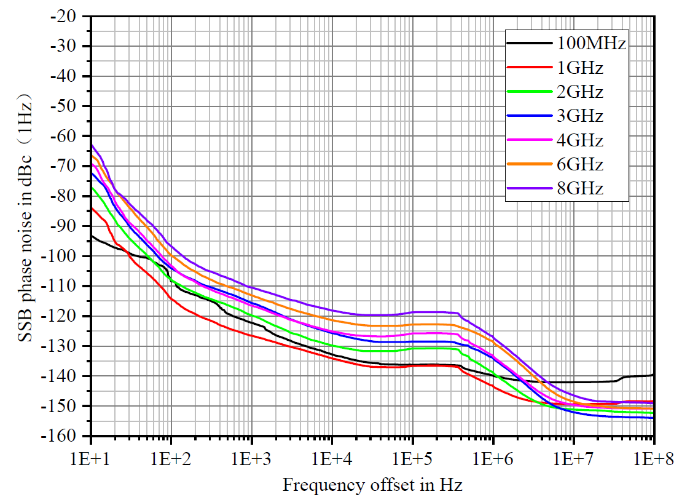

圖 3 不同載波頻率下的相噪情況

對于調制信號，SSG6082A-V具有優秀的鄰道功率比，確保在滿足目標功率的同時，獲得高質量的調制信號，更準確地模擬實際通信環境中的信號質量。在進行多通道測試時，減少了對于鄰道干擾的影響。

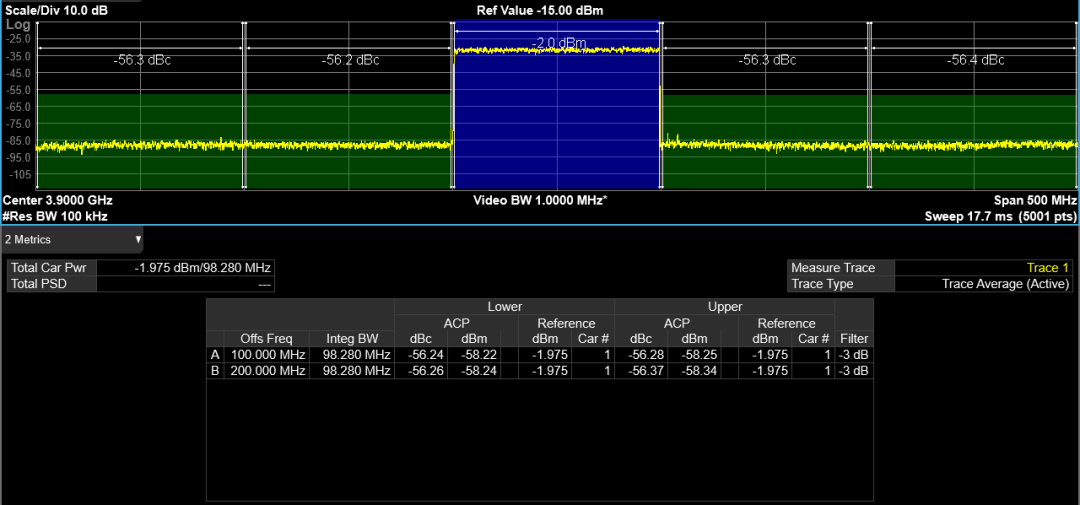

圖 4 5G NR 測試模式TM1.1100M帶寬ACPR測試值

4、更精確的發射機模擬

在測試的過程中，難免會受到測試鏈路的影響，SSG6082A-V支持根據鏈路系統的S2P文件來自動進行幅度和相位補償。通過補償，可以使信號的幅度在整個頻率范圍內更加平坦。該功能使SSG6082A-V具有更強的系統兼容性，使信號源更好地滿足廣泛的應用場景，確保測試系統精確高效的運行。

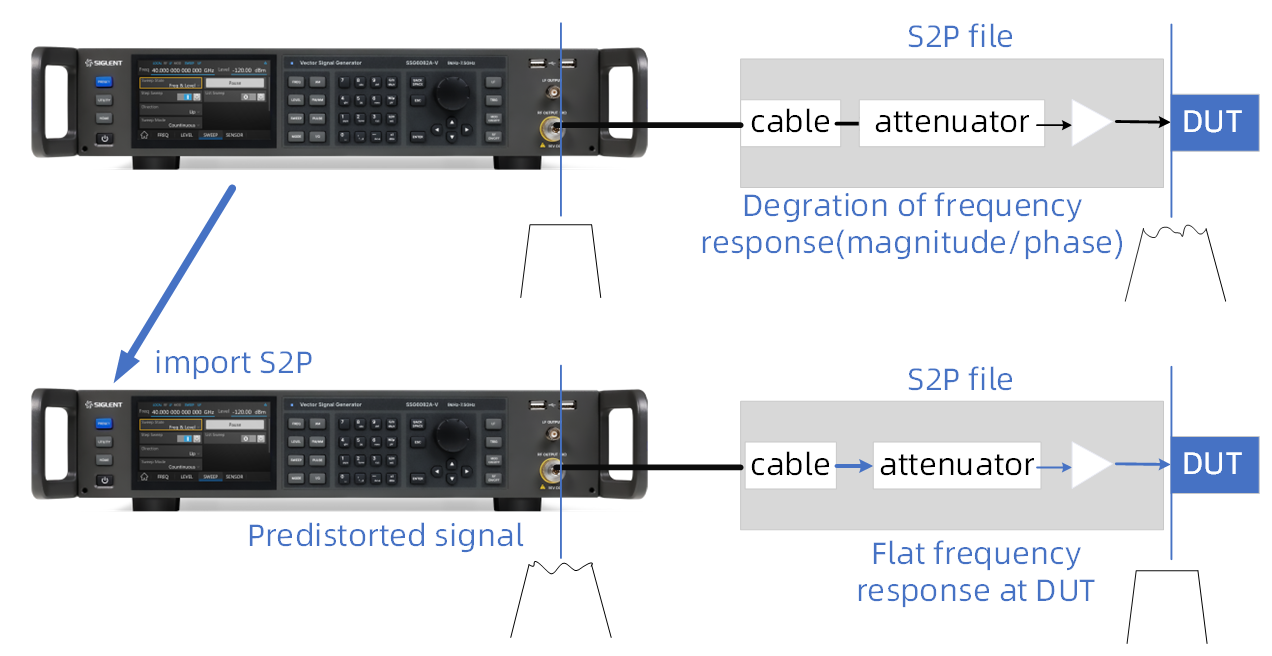

圖 5 使用SSG6082A-V進行鏈路補償

5、配合SigIQPro 更豐富的協議模擬

隨著移動終端功能的升級和數量的快速增長，不斷提高的數據速率和更大的覆蓋范圍需求促使人們創建更復雜的信號來驗證設備在真實環境中的性能。SigIQPro是通信測試應用的理想工具，旨在產生高質量的復雜調制信號和協議信號。全新升級的SigIQPro搭配高射頻調制帶寬的SSG6082A-V使用，不僅支持LTE FDD/TDD、5G NR信號的生成，還支持一些寬帶信號比如Wi-Fi 6和Wi-Fi 7信號的生成。
