現代大帶寬、低截獲概率、間歇、突發、異常、干擾信號層出不窮，使電磁信號實時在線完整分析難度日益增大，電磁信號中所包含的信息量日益龐大，很多有價值的信息往往隱藏在龐大的無用信號中，有些電磁信號因事件發生頻率低、試驗次數少、甚至具有不可重現性而相當珍貴，都給測試帶來極大困難。

思儀科技針對復雜電磁環境監測、6G通信算法仿真、低軌衛星地面站系統性能驗證及電磁頻譜資源庫構建等測試需求，提出來了寬帶信號采集記錄回放分析解決方案，通過現場完整采集、長時間存儲及事后回放分析的測試方法解決寬帶、復雜、快變、難以復現電磁信號的測試、復現等難題，滿足了寬帶信號實時記錄、回放分析、基帶播放、數據轉儲、離線分析等應用。

思儀科技寬帶信號采集記錄回放分析解決方案主要技術指標：

信號接收頻率范圍：

100Hz～110GHz；

信號連續記錄帶寬：

≤2000MHz；

最大連續記錄數據速率：

10GB/s；

記錄儀容量：

4T～64T；

數據位數：

32位I, 32位Q(分析帶寬≤40MHz);

16位I, 16位Q(分析帶寬＞40MHz);

思儀科技寬帶信號采集記錄回放分析解決方案主要功能：

采集記錄功能；

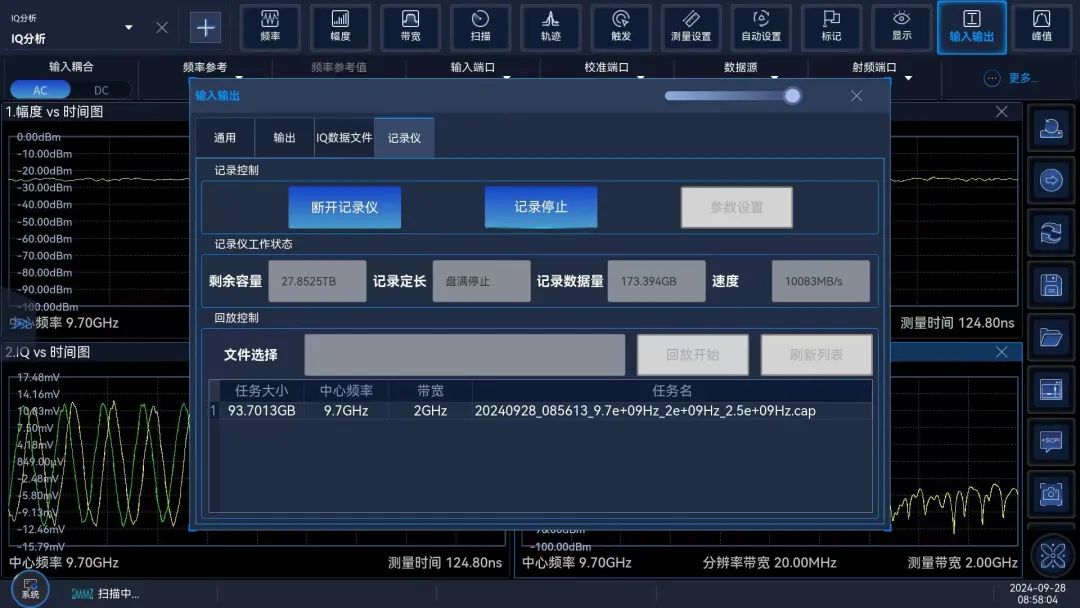

解決方案使用信號/頻譜分析儀將射頻信號接收，變至中頻，然后進行數字下變頻等處理變成數字IQ數據，可將2GHz帶寬信號以不小于16bit位數的數據實時記錄到數據記錄儀中，實現信號采集記錄功能；

回放分析功能；

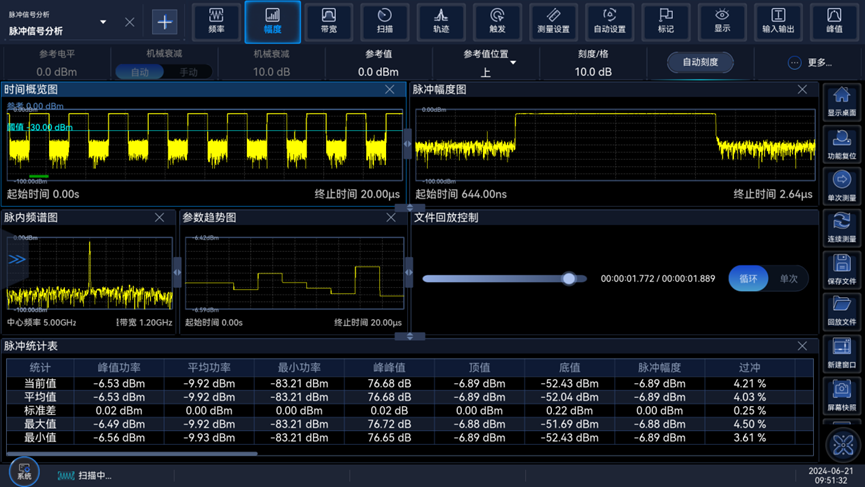

記錄到數據記錄儀中的數據支持回傳到信號/頻譜分析儀中借助其強大的分析功能，實現回放分析功能；同時，數據記錄儀中的數據還支持轉儲至離線分析軟件中做事后分析或二次開發等。

回放重建功能；

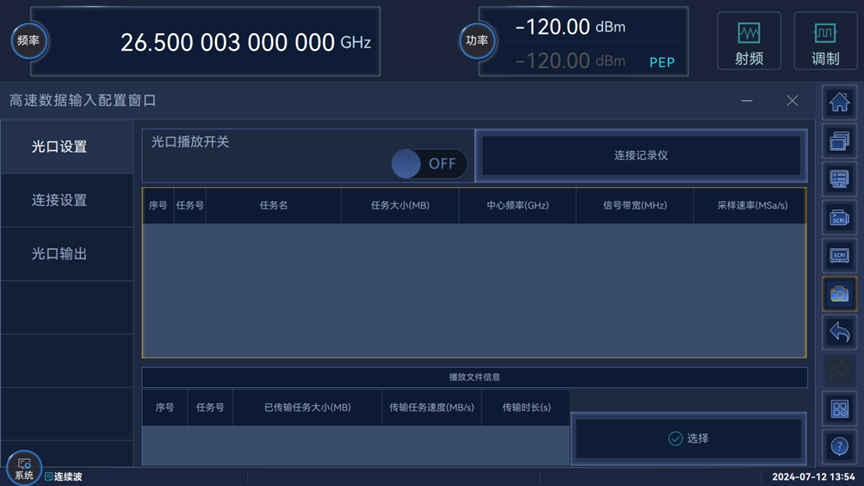

記錄到數據記錄儀中的數據支持輸出至矢量信號發生器，完成信號回放重建，實現外場錄取信號在實驗室內多次重現的需求。

解決方案由思儀科技高性能微波儀器集成而成，技術先進成熟，性能穩定可靠，使用靈活方便，既可作為系統使用，系統設備又可單獨作為高性能微波儀器使用，射頻性能指標達到儀器量級。該解決方案在特定帶寬條件下可記錄、回放長達數小時的IQ數據，結合通用微波儀器的強大的分析工具及離線分析軟件，還可以提供復雜的信號分析和信號搜索能力。
