近年來商業衛星通信領域不斷發展，高通量衛星、低軌道衛星和智能手機直連衛星等技術的產生也對衛星信道的模擬仿真提出了更高的要求。思儀科技的衛星信道三維可視化軟件可搭配思儀科技的無線信道模擬器使用，能夠快速構建各種通信場景，實時模擬通信設備運動和電磁態勢變化，助力衛星通信系統的信道容量、通信時延和可靠性等性能的評估。

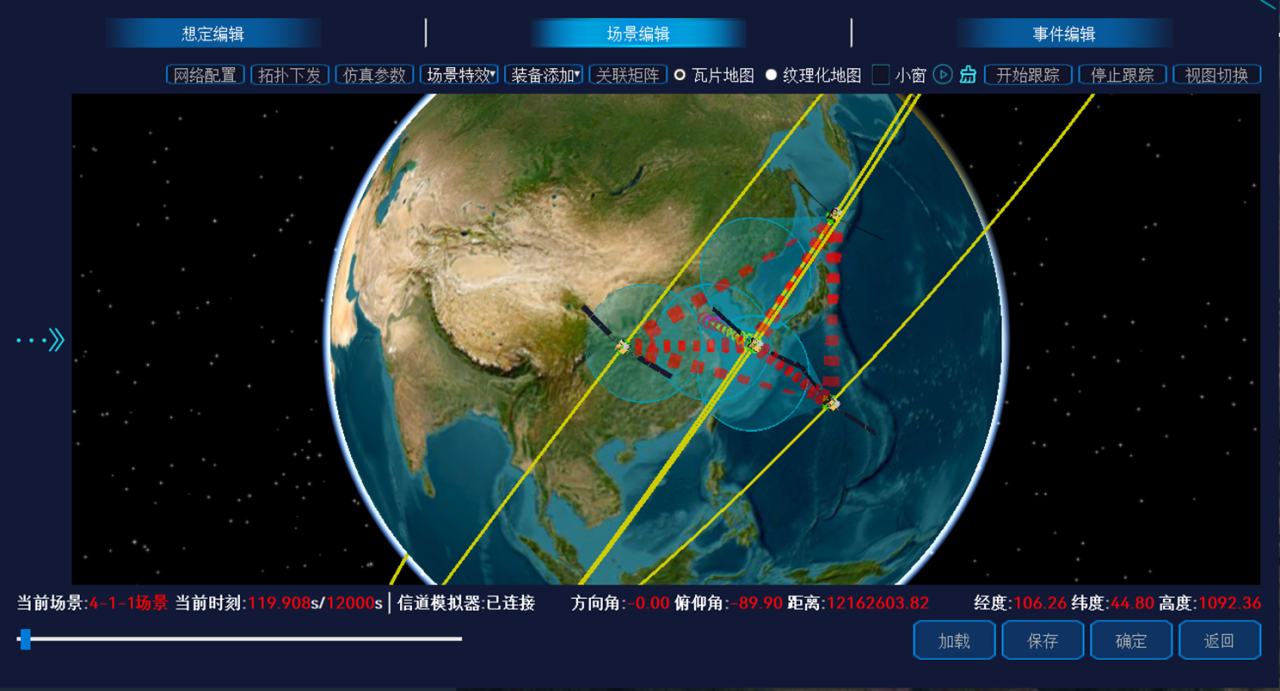

圖1 衛星信道三維可視化軟件

衛星信道三維可視化軟件基于高性能圖形設備和高效的三維渲染方法，支持對動態場景的實時仿真模擬，可實時解算場景設備的位置和速度信息，計算通信傳播過程中的損耗、頻移、時延等特性，并將通信情況以可視化波束的形式呈現。衛星信道三維可視化軟件的主要特點如下：

多種類設備模型。衛星信道三維可視化軟件提供了包括衛星、飛機、地面站和輪船在內的多種類設備模型，可滿足構建星地、星間等多種通信場景的需要。

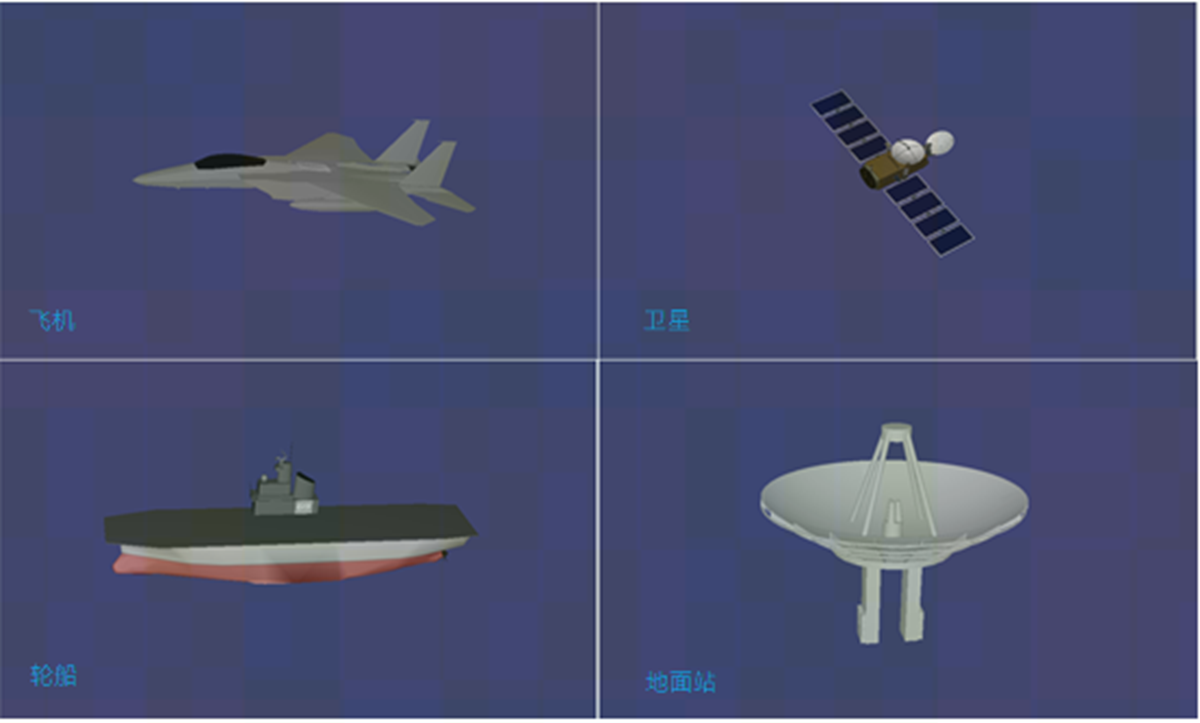

圖2 多種類設備模型

多種天線增益仿真模型。衛星信道三維可視化軟件提供了包括螺旋天線、半波偶極子天線和八木天線在內的十余種天線方向圖模型及其增益仿真數據，可模擬真實天線的方向性，充分利用主瓣的增益來提升信道的信噪比。

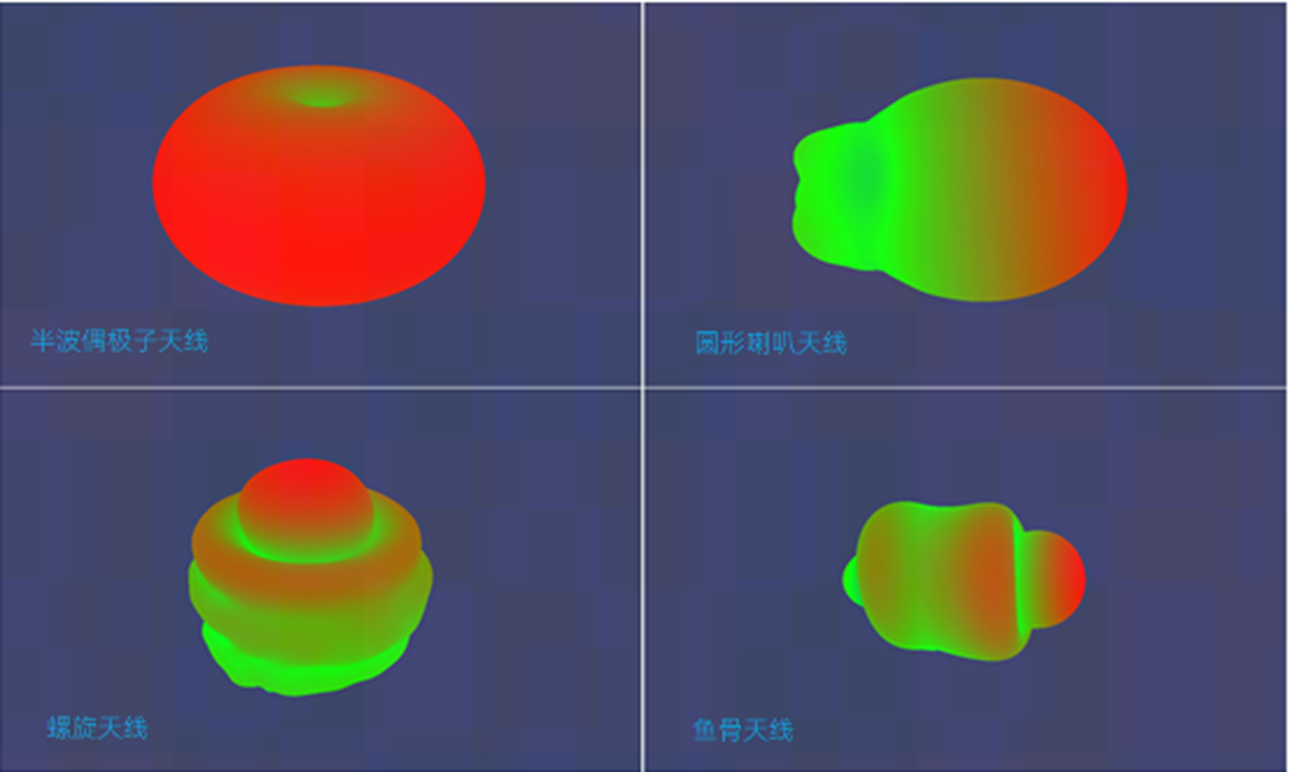

圖3 多種天線增益方向圖

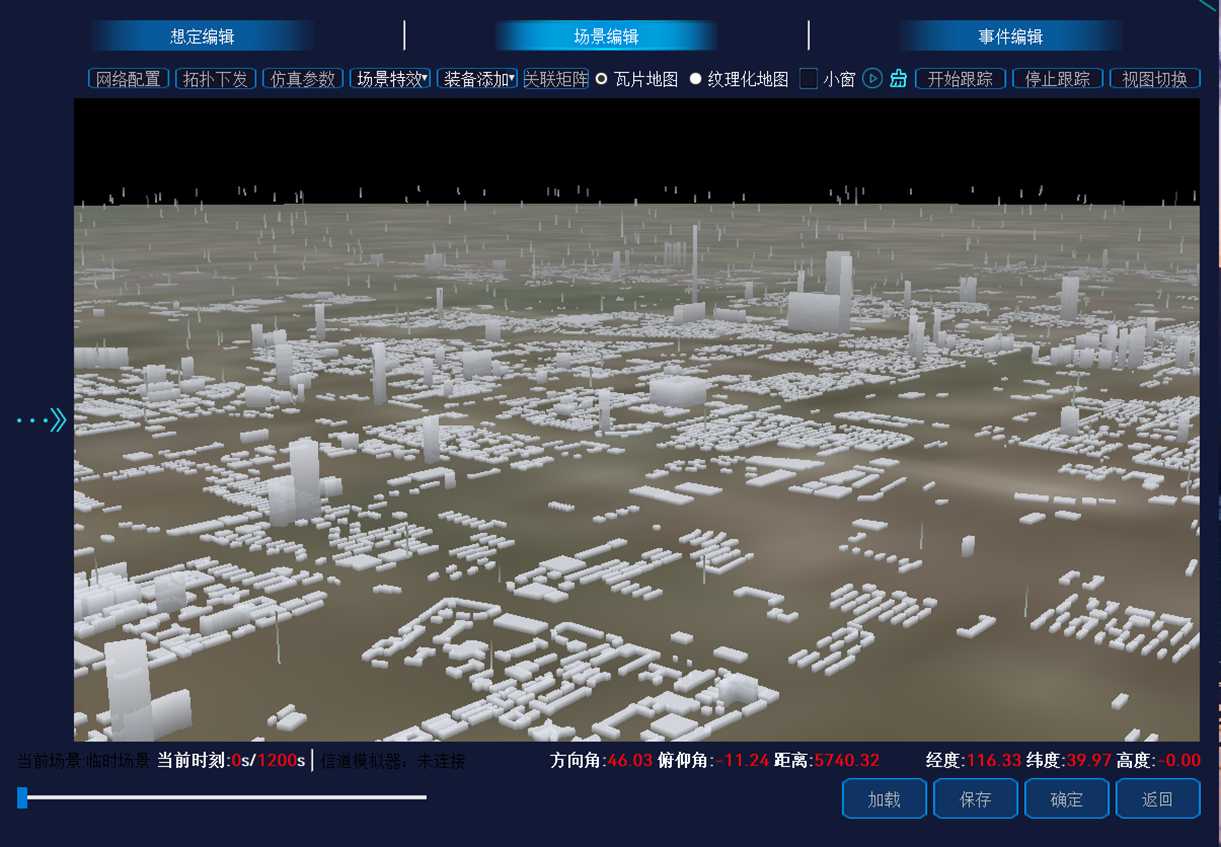

多種氣象環境和地理環境模擬。衛星信道三維可視化軟件提供了包括云、雨和霧在內的多種氣象環境的模擬，以及包括森林、草地和城市在內的多種地理環境的模擬，能夠逼真地還原各種復雜的環境，并計算不同環境因素給通信過程帶來的干擾。

圖4 雨、霧效果示意圖

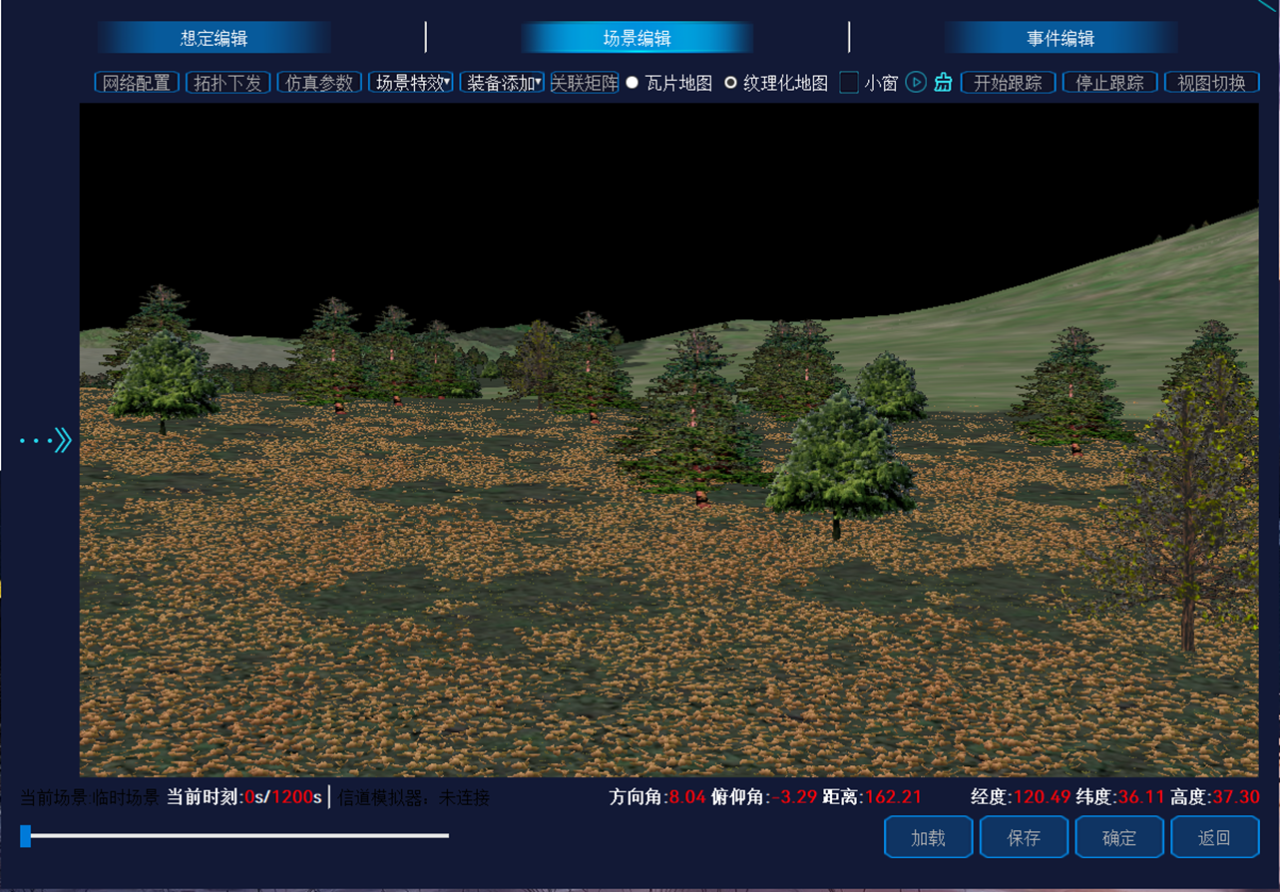

圖5 森林、草地效果示意圖

思儀科技的衛星信道三維可視化軟件能夠快速構建衛星通信場景，創建衛星信道模型，為復雜多變場景下的衛星通信系統的部署和驗證提供了一種便捷的方式。思儀科技的衛星信道三維可視化軟件與思儀科技的無線信道模擬器搭配使用，為開展衛星通信系統的可視化仿真和性能評估提供了獨具特色的解決方案。
