在2024年的政府工作報告中,“深入推進數字經濟創新發展”被明確提出,數據產業成為數字經濟中的關鍵一環。隨著人工智能、數據中心的發展,全球高速線纜產業正處于快速發展階段,不斷增加的生產量使高速線纜的測試水平面臨更高的要求,高速線纜對測試方案的需求也發生變化,表現為高速線纜單通道信號速率從112Gbps向224Gbps發展,線纜量產測試頻率范圍由40GHz向67GHz演進,高速線纜通道數由16向32發展,測試端口數也由64端口逐步向128端口擴展。此外,高速線纜由抽測變?yōu)槿珳y(cè),測試量增大、測試設備長時間運轉對測試方案的效率和可靠性提出更高要求,且測試軟件要功能全面,以滿足不同測試場景的使用。
針對上述需求,中電科思儀科技股份有限公司推出了基于矢量網絡分析儀、電子校準件、多端口擴展裝置和測試軟件的一攬子測試解決方案。該解決方案應用于高速線纜(PCIe、SAS、SATA、OIF、CEI、IEEE802.3等)的電氣性能測試,具備測試效率高、軟件功能豐富、配置靈活等特點。

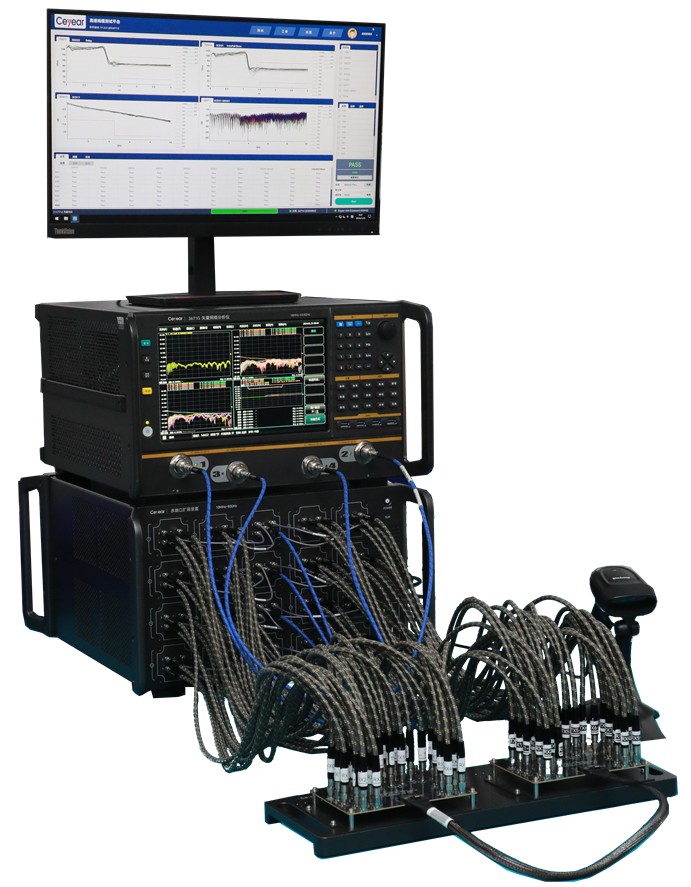

圖1 解決方案測試場景
測試效率高
本解決方案支持全自動化測試,配合掃碼槍掃描產品序列號,可以實現一鍵測試,完成所有設定指標的測試和報告輸出。此外,解決方案還提供四端口高頻段電子校準件以及簡化校準技術,僅需校準直通即可完成近串、遠串的校準,進一步減少校準時間。
表1 解決方案測試時間
軟件功能豐富

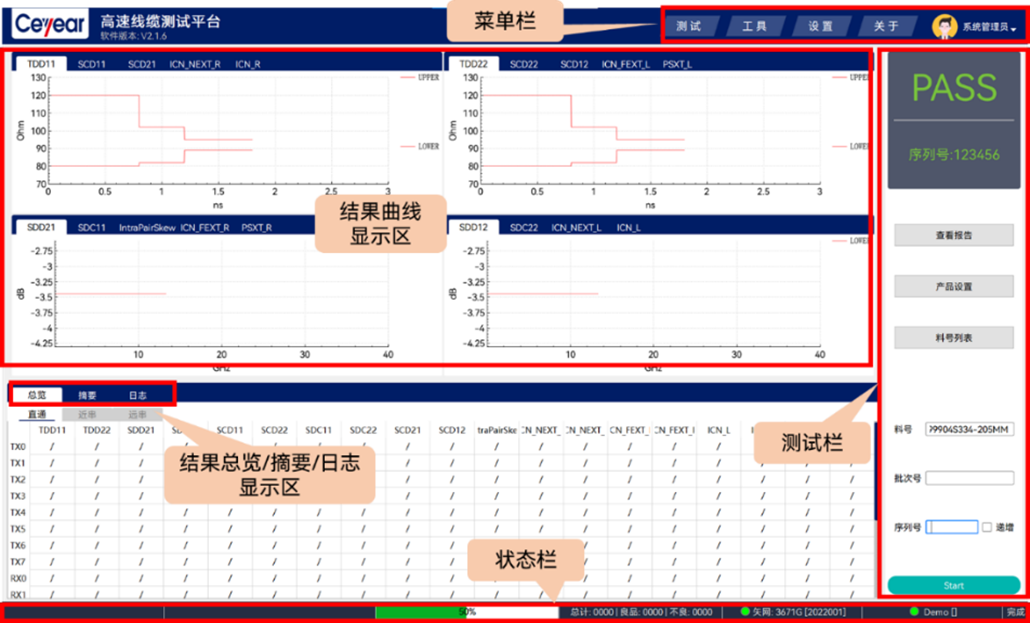

圖2 簡潔的操作界面
自動測試軟件的操作界面簡潔易用,具備一鍵式掃碼測試、測試項獨立勾選、快速查看不同拓?fù)錅y(cè)試結果等功能。測試軟件還提供向?qū)?zhǔn)、自動夾具去嵌、物料管理、協議管理、夾具管理、權限管理、報表生成、MES連接等10多項輔助功能,滿足客戶的多種測試需求。

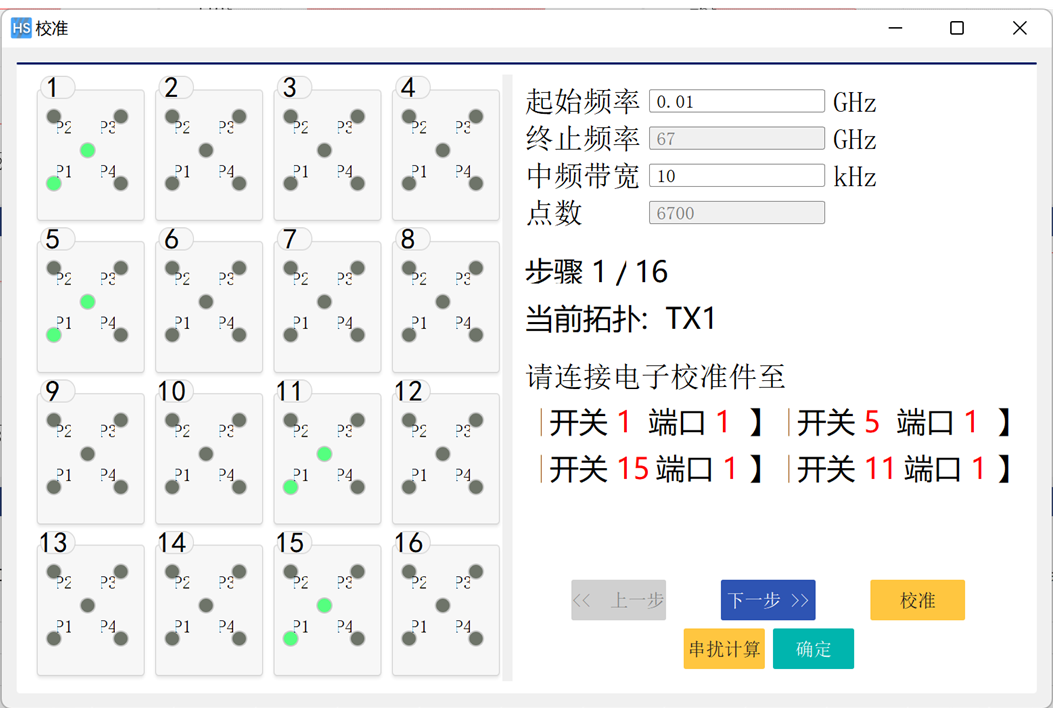

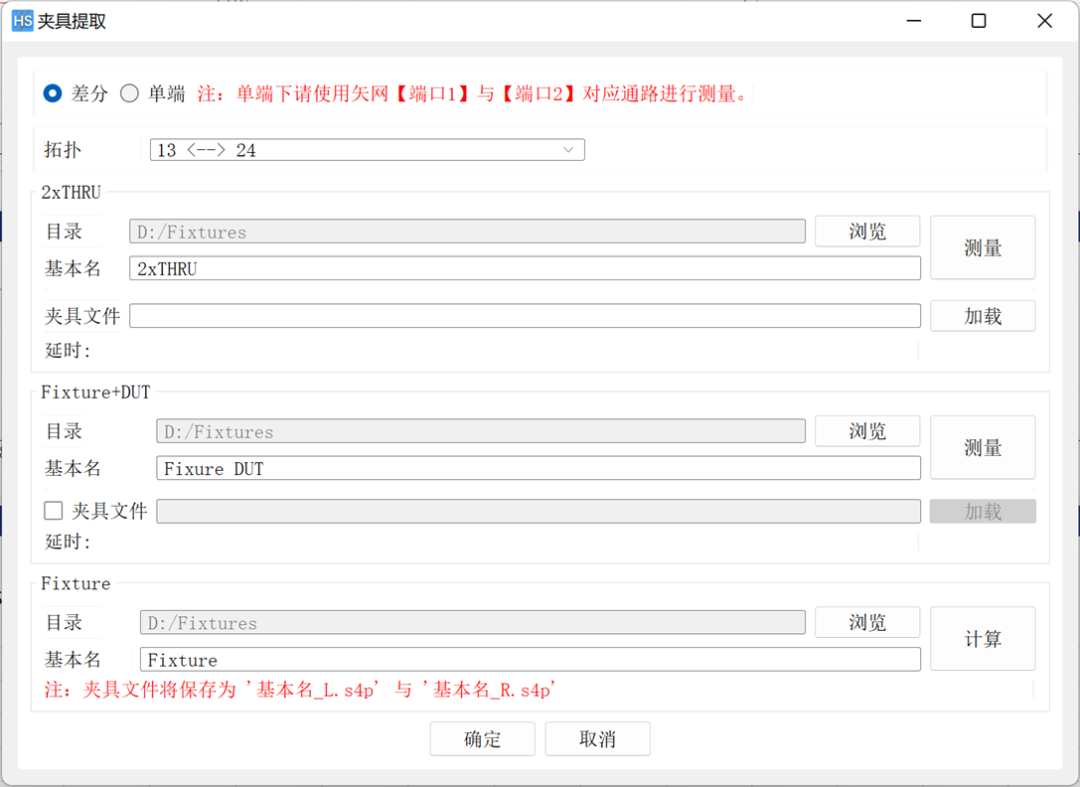

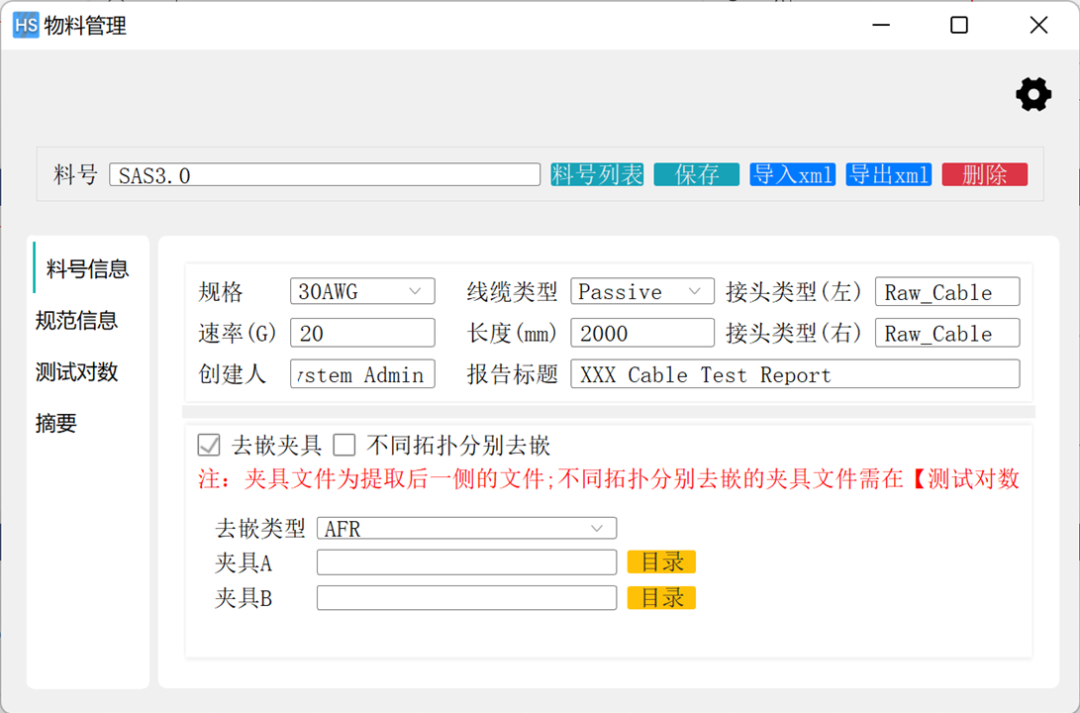

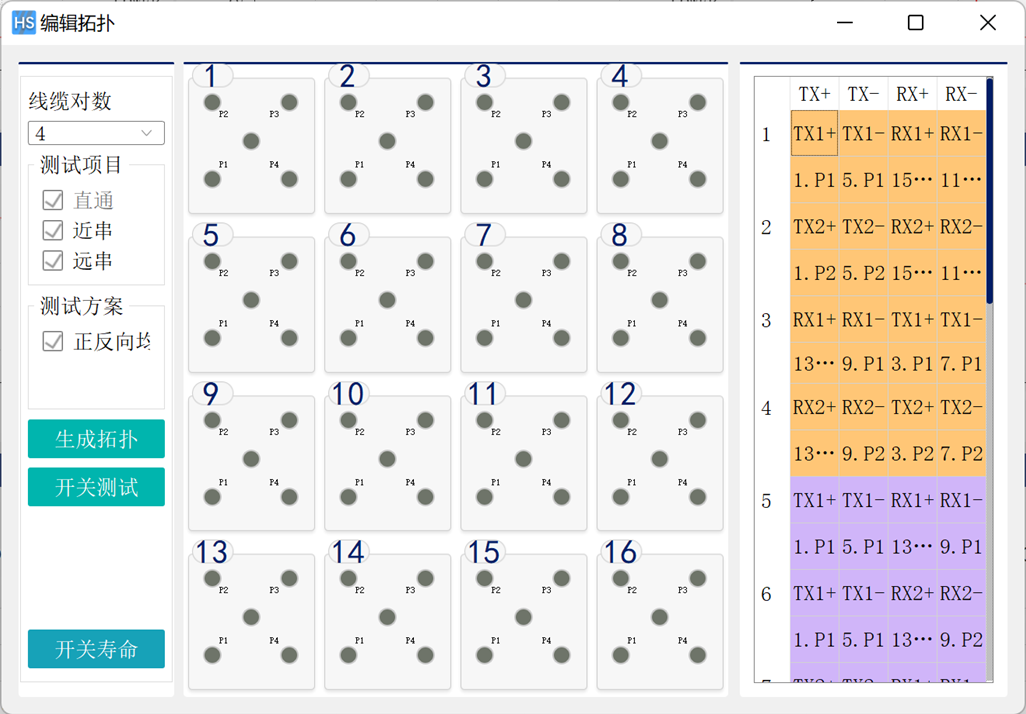

圖3 多種輔助功能界面
配置靈活
高速線纜測試解決方案擁有64/96/128/144四種端口配置,有10MHz~26.5GHz/40GHz/67GHz三種頻率配置,共12種組合,并可選擇多端口擴展裝置是否內置CPU模塊。配置如表2所示。
表2 解決方案配置信息
思儀科技開發的高速線纜測試方案可廣泛應用于各類高速線纜的研發、生產領域,大幅提高用戶測試效率,降低測試成本。同時,本方案擴展性強,可根據用戶實際需求添加擴展模塊、定制系統軟件。思儀科技持續關注高速線纜測試需求,致力于為用戶提供優質的產品和服務,期待與您的合作。
