反射測量是網絡測量的重要組成部分，以光波傳輸為例：當入射光遇到某種光學元件如透鏡時，一部分光被反射離開透鏡，但大部分光通過透鏡繼續傳輸，如果光學元件的表面是鏡面，大部分光將被反射，只有很少的光或沒有光繼續傳輸。

1.入射光 2.反射光 3.傳輸光

圖1 光的反射和傳輸

對于射頻信號，當兩個連接器件的阻抗不同時就會發生反射。反射測量就是測量反射信號和入射信號間的比值關系。網絡分析儀用R接收機測量入射信號，用A接收機測量反射信號，因此反射測量經常表示為A與R的比值(A/R)，我們可以用A和R接收機信號的幅度和相位信息完全量化表征被測件的反射特性。在S參數術語中，S11表示被測件端口1(輸入端口)的反射，S22表示被測件端口2(輸出端口)的反射。進行反射測量的目的是確保射頻能量有效的傳輸，如果能量被反射，就意味著有很少的能量被傳輸?shù)较Ｍ竭_的地方；另外，如果反射的能量太大，可能會燒毀器件，如輸出功率放大器。

一、反射測量的表達

在進行反射測量時，反射數據能用多種方式呈現。不同的表達方式都是根據同樣的反射測量數據計算出來的，每一種表達方法能用一種或多種圖形格式顯示出來。

1.1回波損耗

表示反射數據最容易的方式是回波損耗，回波損耗是一個標量，單位為 dB。回波損耗是反射信號和入射信號之間的dB差值，當阻抗完全匹配時，回波損耗為無窮大；對于開路、短路或無損的電抗電路，回波損耗為0dB。例如，在網絡分析儀上使用對數格式進行測量時，顯示的反射測量數據為-18dB；表示回波損耗時，可以忽略負號，說器件有18dB的回波損耗。

1.2駐波比

兩組波在同一根傳輸線上沿相反的方向傳輸時就會引起駐波，這種情況可以用電壓駐波比，(VSWR 或簡寫為 SWR)表示。SWR 定義為在給定頻率上最大射頻包絡電壓與最小射頻包絡電壓的比值，是一個標量，當阻抗完全匹配時，SWR 等于1；對于開路、短路或無損的電抗電路為無窮大。

1.3反射系數

另一種表示反射測量的方法是反射系數(Γ)，Γ包括幅度和相位信息，Γ的幅度部分稱為ρ，反射系數是反射電壓與入射電壓的比值，ρ的取值范圍為0～1。當傳輸線用特性阻抗進行端接時，所有的能量都傳遞給負載，沒有能量被反射，ρ＝0。當傳輸線用開路器或短路器進行端接時，所有的能量都被反射，ρ＝1，ρ沒有單位。

1.4阻抗

阻抗是表示反射數據的另外一種方式。如圖2所示的史密斯圓圖是將被測件的反射測量數據映射成阻抗的工具，圖上的每個點都代表由一個實電阻(R)和虛電抗(±jX)組成的復阻抗，通過光標可以讀取被測件的電阻值、電抗值及電抗等效的電容值和電感值。

圖2史密斯圓圖格式

a.史密斯圓圖的中心水平軸線代表純電阻，水平軸的中心點代表系統阻抗；水平軸的最左邊電阻為零，代表短路；水平軸的最右邊電阻無窮大，代表開路。

b.史密斯圓圖上與水平軸相交圓上的點有相等的電阻值。

c.史密斯圓圖上與水平軸相切弧線上的點有相等的電抗值。

d.史密斯圓圖上半部分的電抗為正，因此為感性區。

e.史密斯圓圖下半部分的電抗為負，因此為容性區。

二、VNA實測結果演示

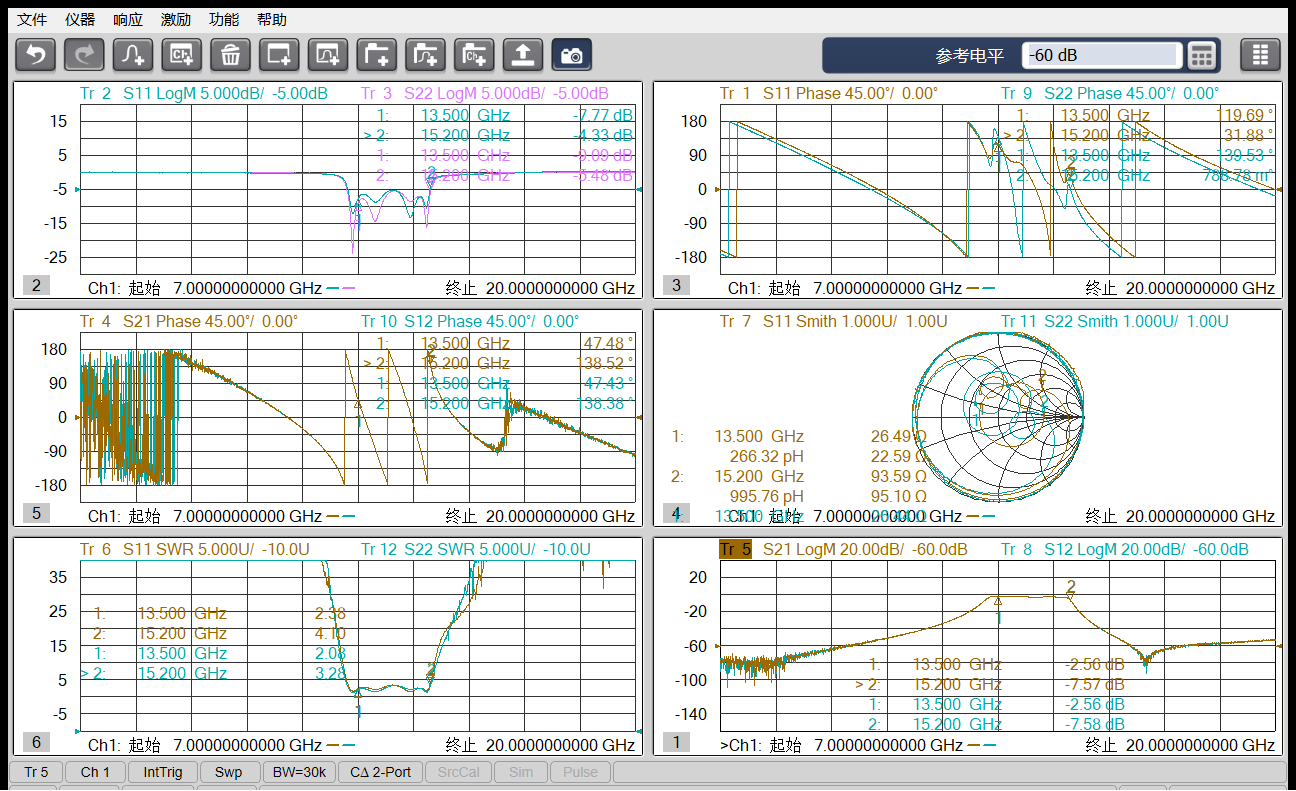

如下圖，普尚SP826P(900Hz ~ 26.5 GHz)矢量網絡分析儀測量13~15GHz的帶通濾波器主要參數。圖中分別呈現了S參數幅度和相位，群延時，Smith圓圖，以及駐波的測量結果。尤其是通過傳輸損耗S21和S12看出來，這個濾波器遠端的抑制度可以做到80dBc左右，帶寬也達到了近2GHz。

圖3 普尚SP826P(900Hz ~ 26.5 GHz)矢量網絡分析儀測量帶通濾波器結果
