傳統的射頻教學模塊器件往往只是單一的獨立模塊，想要將多個射頻模塊組合成成完整的回路十分不方便，而且在搭建鏈路的時候還可能因為對于模塊不熟悉，連線失誤使得搭建的鏈路會引入其他的噪聲或者干擾，無法很好的觀察各個模塊對于信號的影響。

SVA-TB01則將這些模塊整合在同一條鏈路上，并且可以通過開關控制各個模塊，對于初學者來說，這樣也更方便他們對單個模塊進行測試或者將多個模塊組成回路進行測試。

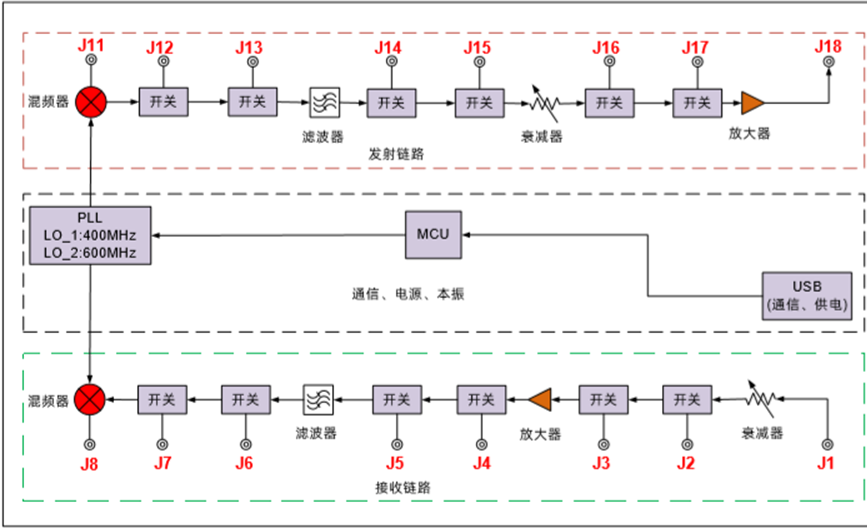

圖4 SVA-TB01射頻實驗教學板射頻鏈路結構圖

通過搭配SSG3021X射頻源和SVA1000X矢量網絡分析儀，初學者可以自由選擇自己想要測試的模塊，任意搭配不同模塊間的組合，學習各個模塊不同設置下對于信號會產生什么樣的影響。

兩組完整的接收鏈路和發射鏈路也可以進行對比測試，有助于初學者理解不同模塊在接收鏈路和發射鏈路當中的差異，了解對應模塊在發射鏈路和接收鏈路當中的作用。

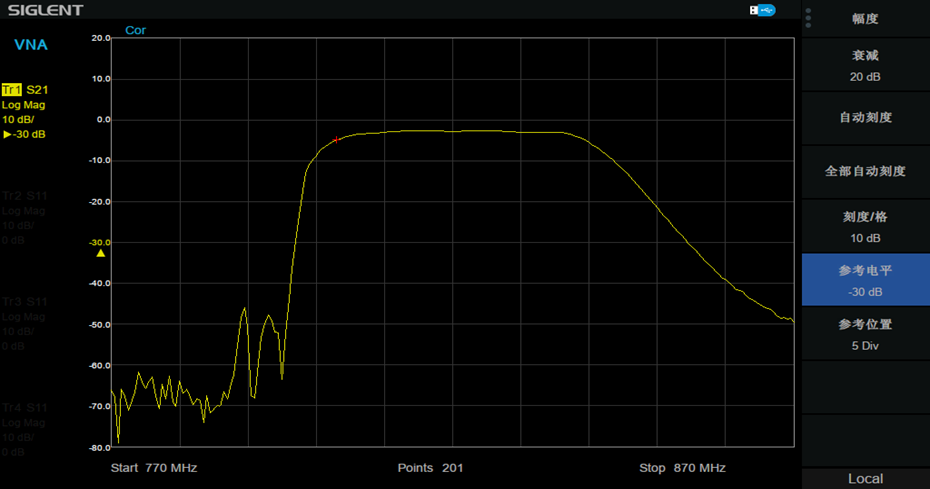

圖5 SVA1000X關于濾波器模塊的測試結果

小結

SVA-TB01射頻教育套件配有多種射頻模塊，功能齊全，操作簡單，能幫助初學者快速學習和了解射頻信號和常見射頻電路模塊的特性，是初學者者們了解和學習射頻領域的優秀工具。
