本文介紹了高帶寬實時示波器在射頻信號測量領域的典型應用，以及示波器用于射頻測量時的底噪聲、無雜散動態范圍、諧波失真、絕對幅度測量精度、相位噪聲等關鍵指標。

每一位做射頻或者高速數字設計的工程師都會同時面臨頻域和時域測試的問題。比如從事高速數字電路設計的工程師通常從時域分析信號的波形和眼圖，也會借用頻域的S 參數分析傳輸通道的插入損耗，或者用相位噪聲指標來分析時鐘抖動等。對于無線通信、雷達、導航信號的分析來說，傳統上需要進行頻譜、雜散、臨道抑制等頻域測試，但隨著信號帶寬更寬以及脈沖調制、跳頻等技術的應用，有時采用時域的測量手段會更加有效?，F(xiàn)代實時示波器的性能比起 10 多年前已經有了大幅度的提升，可以滿足高帶寬、高精度的射頻微波信號的測試要求。除此以外，現代實時示波器的觸發和分析功能也變得更加豐富、操作界面更加友好、數據傳輸速率更高、多通道的支持能力也更好，使得高帶寬實時示波器可以在寬帶信號測試領域發揮重要的作用。

一、什么射頻信號測試要用示波器 ?

時域測量的直觀性

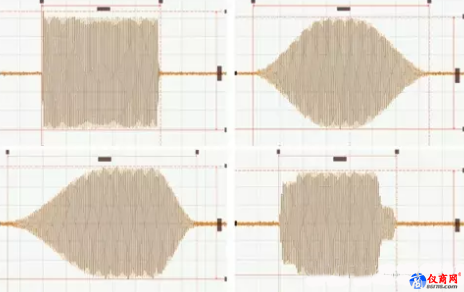

要進行射頻信號的時域測量的一個很大原因在于其直觀性。比如在下圖中的例子中分別顯示了 4 個不同形狀的雷達脈沖信號，信號的載波頻率和脈沖寬度差異不大，如果只在頻域進行分析，很難推斷出信號的時域形狀。由于這 4 種時域脈沖的不同形狀對于最終的卷積處理算法和系統性能至關重要，所以就需要在時域?qū)π盘柕拿}沖參數進行精確的測量，以保證滿足系統設計的要求。
